Узел прохода
Категории
Материал: чёрная сталь.
Толщина стали: 1,0-4,0 мм.
Размер диаметра (D): типовой в диапазоне 100-1250 мм или любой на заказ.
Высота (L): 1000 мм (стандартно), на заказ — любая.
Угол наклона юбки(α): по стандарту — прямой, или другой на заказ (необходимо указать в заявке).
Соединение: фланцевое по умолчанию.
Покрытие: глифталевая грунтовка в стандартном исполнении ГФ-021 цвета сурик, на заказ — серый цвет или окраска в цвет по RAL.
Обозначение: УП круглый дымоудаления Ø100/D100, L=1000, фл 25 уг, фл 25 уг, х/к &-1,5, грунт.
Одним из многочисленных видов деятельности компании «КВС-Инжениринг» является изготовление и продажа узлов прохода вентиляции. Изделие используется для формирования выхода вентиляционной сети сквозь кровельное покрытие. Оно может иметь круглое или прямоугольное сечение. Форму выбирают в зависимости от конфигурации воздуховода, устройство к которому прикрепляют нижним фланцем.
Разновидности узлов прохода
Данный элемент предназначен для установки в вентиляционных системах с естественным или принудительным воздухообменом. У нас можно купить узел прохода вентиляции через кровлю в различном исполнении:
- простой без дополнительного оснащения;
- оборудованный клапаном с ручным управлением;
- с площадкой под э/привод;
- холодный или утепленный;
- с кольцом для сбора конденсата или без него.

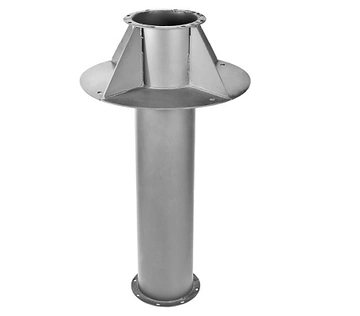

В верхней части механизм оснащен специальным кольцом для опирания на поверхность кровли и герметизации проходного отверстия. Ребра жесткости держат опорное кольцо в заданном положении. Верхний фланец позволяет легко установить шахтную деталь с креплением зонта, дефлектора либо другого завершающего элемента вентиляционной системы.
Проходное устройство изготавливается из черной стали с защитным покрытием. В стандартном варианте используется сурик-грунтовка ГФ-021, по заявке клиента изделие может быть окрашено в любой цвет по системе RAL.
Всегда в каталоге широкий ассортимент продукции с типовыми габаритами и опциями. Возможно изготовление нестандартных узлов прохода вентиляции через кровлю по чертежам заказчика в любом количестве. Сроки изготовления и доставки – минимально допустимые. Для консультации и оформления заявки звоните по номерам: +375 29 62 62 100 и +375 29 66 50 969.
Узлы прохода УП 1, УП 2
| Узел прохода без клапана | Масса, кг | Узел прохода с ручным управлением | D1 | ||||||
| Модель | D | Модель | D | Масса, кг | Модель | D | Масса, кг | ||
| без кольца для сбора конденсата | с кольцом для сбора конденсата | ||||||||
| УП 1 | 200 | 17,6 | УП 2 | 200 | 19,1 | УП 2-11 | 200 | 20,1 | 540 |
| УП 1-01 | 250 | 18,6 | УП 2-01 | 250 | 20,3 | УП 2-12 | 250 | 21,5 | |
| УП 1-02 | 315 | 29,9 | УП 2-02 | 315 | 21,8 | УП 2-13 | 315 | 23,2 | |
| УП 1-03 | 400 | 26,0 | УП 2-03 | 400 | 28,2 | УП 2-14 | 400 | 29,8 | 840 |
| УП 1-04 | 450 | 30,0 | УП 2-04 | 450 | 32,7 | УП 2-15 | 450 | 34,4 | |
| УП 1-05 | 500 | 36,0 | УП 2-05 | 500 | 39,0 | УП 2-16 | 500 | 40,8 | |
| УП 1-06 | 630 | 41,0 | УП 2-06 | 630 | 45,0 | УП 2-17 | 630 | 46,5 | 1140 |
| УП 1-07 | 710 | 48,0 | УП 2-07 | 710 | 52,0 | УП 2-18 | 710 | 54,2 | |
| УП 1-08 | 800 | 53,0 | УП 2-08 | 800 | 58,0 | УП 2-19 | 800 | 60,4 | |
| УП 1-09 | 1000 | 65,2 | УП 2-09 | 1000 | 73,2 | УП 2-20 | 1000 | 77,0 | 1340 |
| УП 1-10 | 1250 | 77,0 | УП 2-10 | 1250 | 86,0 | УП 2-21 | 1250 | 90,0 | 1590 |
Узлы прохода УП 3
| Модель | D | Масса,кг | Модель | D | Масса,кг | Н | D1 | Площадь клапана, м2 |
| без кольца для сбора конденсата | с кольцом для сбора конденсата | |||||||
| УП 3 | 200 | 21,6 | УП 3-11 | 200 | 22,6 | 50 | 540 | 0,13 |
| УП 3-01 | 250 | 22,8 | УП 3-12 | 250 | 24,0 | 50 | 0,2 | |
| УП 3-02 | 315 | 24,4 | УП 3-13 | 315 | 25,8 | 50 | 0,31 | |
| УП 3-03 | 400 | 30,8 | УП 3-14 | 400 | 32,4 | 50 | 840 | 0,5 |
| УП 3-04 | 450 | 35,2 | УП 3-15 | 450 | 37,0 | 50 | 0,64 | |
| УП 3-05 | 500 | 41,5 | УП 3-16 | 500 | 43,3 | 50 | 0,79 | |
| УП 3-06 | 630 | 47,5 | УП 3-17 | 630 | 50,0 | 50 | 1140 | 1,25 |
| УП 3-07 | 710 | 55,0 | УП 3-18 | 710 | 57,4 | 50 | 1,58 | |
| УП 3-08 | 800 | 63,0 | УП 3-19 | 800 | 66,0 | 50 | 2,01 | |
| УП 3-09 | 1000 | 80,2 | УП 3-20 | 1000 | 84,0 | 64 | 1340 | 3,14 |
| УП 3-10 | 1250 | 92,0 | УП 3-21 | 1250 | 97,0 | 72 | 1590 | 4,91 |
Узлы прохода УП-4, УП-5
| С утеплённыс клапаом ручного управления | С утеплённым клапаном и конденсатосборником | С утеплённым клапаном и площадкой под исполнительный механизм | С утеплённым клапаном, площадкой под исполнительный механизм и конденсатосборником | ||||
| обозначение | Д, мм | обозначение | Д, мм | обозначение | Д, мм | обозначение | Д, мм |
| УП 4 | 200 | УП 4-12 | 200 | УП 5 | 200 | УП 5-12 | 200 |
| УП 4-01 | 250 | УП 4-13 | 250 | УП 5-01 | 250 | УП 5-13 | 250 |
| УП 4-02 | 280 | УП 4-14 | 280 | УП 5-02 | 280 | УП 5-14 | 280 |
| УП 4-03 | 315 | УП 4-15 | 315 | УП 5-03 | 315 | УП 5-15 | 315 |
| УП 4-04 | 400 | УП 4-16 | 400 | УП 5-04 | 400 | УП 5-16 | 400 |
| УП 4-05 | 450 | УП 4-17 | 450 | УП 5-05 | 450 | УП 5-17 | 450 |
| УП 4-06 | 500 | УП 4-18 | 500 | УП 5-06 | 500 | УП 5-18 | 500 |
| УП 4-07 | 630 | УП 4-19 | 630 | УП 5-07 | 630 | УП 5-19 | 630 |
| УП 4-08 | 710 | УП 4-20 | 710 | УП 5-08 | 710 | УП 5-20 | 710 |
| УП 4-09 | 800 | УП 4-21 | 800 | УП 5-09 | 800 | УП 5-21 | 800 |
| УП 4-10 | 1000 | УП 4-22 | 1000 | УП 5-10 | 1000 | УП 5-22 | 1000 |
| УП 4-11 | 1200 | УП 4-23 | 1200 | УП 5-11 | 1200 | УП 5-23 | 1200 |
