Диаметр: от 100мм до 800мм.

Диапазон рабочих температур: от -30 до +70 °C

Стандартные позиции в наличии, изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2020.

Продукция сертифицирована.

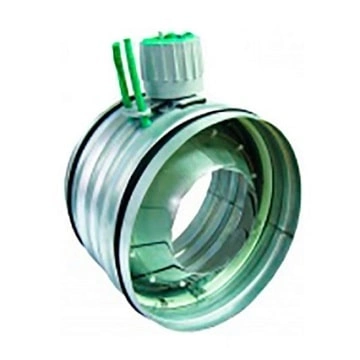

Сопловый клапан для регулировки расхода воздуха AIRMAX 3D считают уникальным прибором. Устройство предназначено для регулировки и замера воздушных потоков в системах вентиляции и кондиционирования воздуха с воздуховодами круглого сечения. Механизм может эксплуатироваться в качестве дроссель-клапана либо диффузора соплового типа. Мерное сопло позволяет с высокой точностью определять количество расходуемых воздушных масс.

Конструктивное решение и преимущества

Для клапана AIRMAX 3D характерна практически бесшумная работа, благодаря своеобразной форме регулировочного сегмента. Он выполнен в виде конуса. Круглый корпус соплового клапана изготовлен из оцинкованной стали. Внутри располагается конусная заслонка лепесткового типа. Для ее изготовления также используется тонкая сталь с оцинкованным покрытием.

Торцевые части оформлены резиновыми уплотнителями для обеспечения полной герметичности соединения. AIRMAX 3D наделен и другими достоинствами, среди которых выделяются следующие:

В противовес дроссельным клапанам других типов данное устройство свободно пропускает внутри себя автоматические приспособления, очищающие стенки воздуховода.
Конструкция имеет компактные габариты в отличие от обычных ирисовых клапанов.
Наличие специального маркера позволяет точно определить заданное регулировочное положение.
Возможность длительной эксплуатации в широком температурном диапазоне: от -30°С до +70°С.
Регулировка раскрытия створок производится автоматически с помощью блокировочного устройства. Доступна фиксация нужного положения вручную посредством закручивания стопорящего винта.

Расход перемещаемого воздушного потока зависит от величины открытия отверстия, создаваемого лепестковым регулятором. Чем меньше диаметр отверстия, тем ниже расход воздуха, и наоборот. При полном закрытии регулировочного отверстия давление в воздуховоде падает до нулевого значения.

Особенности монтажных работ

Сопловый клапан предназначен для установки на торцевую часть воздуховода. Поэтому при покупке данного устройства следует правильно выбирать его диаметр. Он должен точно совпадать с габаритами входного отверстия трубопровода и выходного патрубка присоединяемого вентиляционного оборудования. Закрепление осуществляется обычными крепежными элементами: самонарезающими винтами, болтами или шпильками с гайкой и шайбой. Герметичность соединения обеспечивается уплотнительными прокладками, которые входят в комплектацию клапана.

AIRMAX 3D от компании «КВС-Инжениринг»

Мы предлагаем к продаже только качественную продукцию. У нас вы можете купить ирисовый клапан AIRMAX 3D высокого качества по доступной стоимости с доставкой. Стандартные варианты – в постоянном наличии. При необходимости изготовим устройство под ваши потребности по индивидуальным чертежам.

Звоните по номерам: +375 29 62 62 100 и +375 29 66 50 969. Ответим на все вопросы, поможем с правильным выбором.

Габаритные и присоединительные размеры

Модель клапана от 100 до 315	ØD
100	99
125	124
160	159
200	199
250	249
315	314

Модель клапана от 350 до 1000	ØD	H
350	349	70
400	399	70
500	499	70
630	629	70
800	799	70
1000	999	85

Таблица быстрого подбора соплового клапана

D[мм]	q_мин л/с	м³/ч	q_макс л/с	м³/ч
100	8	28	47	170
125	12	44	74	265
160	20	72	121	434
200	31	113	188	679
250	49	177	295	1060
315	78	281	468	1683
350	96	346	577	2078
400	126	452	754	2714
500	196	707	1178	4241
630	312	1122	1870	6733
800	503	1810	3016	10857
1000	785	2827	4712	16965

q_мин - 1 м/с скорость в воздуховоде;
q_макс - 6 м/с скорость в воздуховоде - максимальная рекомендованная скорость для обеспечения комфорта в помещении.

Регулировка

Для модели КВС-Инжениринг от 100 до 315.

Установите регулировочную головку в нужное регулированное положение (если возможно, определите это положение предварительно). Расход воздуха определяется путем измерения перепада давления в измерительных штуцерах с помощью манометра.

Расход воздуха вычисляется по следующей формуле:

К-фактор берется из помещенных ниже таблиц и из инструкций по монтажу. К-фактор зависит от размера устройства и от регулировочного положения (а). Обратите внимание, что, когда рекомендуемые безопасные расстояния не соблюдаются, при расчете должны использоваться поправочные коэффициенты для соответствующих вариантов монтажа.

КВС-Инжениринг 100, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	1,8	6,5	60,2
1,5	2,1	7,6	70,2
2	2,4	8,6	80,3
2,5	2,7	9,7	90,3
3	3,1	11,2	103,7
3,5	3,6	13,0	120,4
4	4,1	14,8	137,4
4,5	4,7	16,9	157,2
5	5,5	19,8	183,9
5,5	6,4	23,0	214,0
6	7,8	28,1	260,8

КВС-Инжениринг 125, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	2,5	9,0	83,6
1,5	2,9	10,4	97,0
2	3,3	11,9	110,3
2,5	3,8	13,7	127,1
3	4,4	15,8	147,1
3,5	5	18,0	167,2
4	5,9	21,2	197,3
4,5	6,8	24,5	227,4
5	7,9	28,4	264,2
5,5	9,5	34,2	317,7
6	11,6	41,8	387,9

КВС-Инжениринг 160, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	4,1	14,8	137,1
1,5	4,7	16,9	157,2
2	5,5	19,8	183,9
2,5	6,4	23,0	214,0
3	7,6	27,4	254,1
3,5	9	32,4	300,9
4	10,6	38,2	354,4
4,5	12,6	45,4	421,3
5	15	54,0	501,6
5,5	18,2	65,5	608,6
6	22,9	82,4	765,7

КВС-Инжениринг 200, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	7,1	25,6	237,4
1,5	8	28,8	267,5
2	8,8	31,7	294,3
2,5	10	36,0	334,4
3	11,4	41,0	381,2
3,5	13,1	47,2	438,0
4	15,1	54,4	504,9
4,5	17,5	63,0	585,2
5	20,5	73,8	685,5
5,5	24,2	87,1	809,2
6	29	104,4	969,7

КВС-Инжениринг 250, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	10,5	37,8	351,1
1,5	11,9	42,8	397,9
2	13,8	49,7	461,4
2,5	16,1	58,0	538,3
3	18,9	68,0	632,0
3,5	22	79,2	735,6
4	25,6	92,2	856,0
4,5	30,1	108,4	1006,5
5	35,8	128,9	1197,1
5,5	42,9	154,4	1434,5
6	52,8	190,1	1765,5

КВС-Инжениринг 315, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	18,3	65,9	611,9
1,5	21,8	78,5	728,9
2	26	93,6	869,4
2,5	30,7	110,5	1026,5
3	36,5	131,4	1220,5
3,5	43,3	155,9	1447,8
4	51,3	184,7	1715,3
4,5	61,5	221,4	2056,4
5	74,3	267,5	2484,4
5,5	92,6	333,4	3096,3
6	120,2	432,7	4019,2

КВС-Инжениринг 350, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	17,6	63,4	588,5
2	24,3	87,5	812,5
3	35,2	126,7	1177,0
4	50	80,0	1671,9
5	71,6	257,8	2394,1
6	99	356	3310,3

КВС-Инжениринг 400, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	20,5	73,8	685,5
2	26,5	95,4	886,1
3	36,5	131,4	1220,5
4	55	198,0	1839,1
5	86	309,6	2875,6
6	137	493,2	4581

КВС-Инжениринг 500, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	27,5	99,0	919,5
2	39	140,4	1304,1
3	59	212,4	1972,8
4	86	309,6	2875,6
5	123	442,8	4112,8
6	175	630	5851,6

КВС-Инжениринг 630, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	65	234,0	2173,4
2	90	324,0	3009,4
3	115	414,0	3845,3
4	154	554,0	5149,4
5	202	727,2	6754,4
6	295	1062	9863

КВС-Инжениринг 800, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	98	352,8	3276,9
2	137	493,2	4581,0
3	198	712,8	6620,6
4	280	1008	9362,5
5	393	1414,8	13141,0
6	570	2052	19059,4

КВС-Инжениринг 1000, k-фактор

Раскрытие a	q_vл/с	q_v л/с м³/ч	q_vcfm
1	144	518,4	4815,0
2	220	792,0	7356,3
3	310	116,0	10365,7
4	440	1584,0	14712,5
5	620	2232,0	20731,3
6	890	3204,0	29759,5

Графики перепада давления и уровня шума для приточного воздуха

Графики перепада давления и уровня шума для приточного воздуха в качестве приточного соплового диффузора:

Уровень шума

100 Pa	q_v		v	F (Hz)								LpA	NR
100 Pa	l/s	m³/h	m/s	63	125	250	500	1000	2000	4000	8000	dB(A)
100	20 36 50	72 130 180	2,5 4,6 6,4	36 37 38	37 42 45	36 41 45	37 42 45	38 41 45	38 41 45	34 37 42	27 28 35	38 41 45	37 40 44
125	51 72 102	184 29 367	4,2 5,9 8,3	40 40 42	40 42 45	41 43 48	37 41 46	32 37 43	32 38 46	27 34 44	19 25 32	33 39 46	31 38 45
160	45 90 133	162 324 479	2,2 4,5 6,6	41 44 45	38 43 45	34 40 44	31 38 42	28 35 41	28 36 43	25 32 37	13 23 29	29 37 43	27 35 42
	134 188 281	482 677 1012	4,3 6,0 8,9	42 44 47	42 44 49	40 42 48	36 39 46	36 40 50	39 43 51	35 39 49	25 30 37	39 43 52	38 42 50
250	199 292 475	716 1051 1710	4,1 6,0 9,7	42 46 49	42 46 50	40 44 50	35 40 48	38 43 52	37 43 52	30 37 50	21 27 35	38 43 53	36 42 51
315	259 385 613	932 1386 2207	3,3 4,9 7,9	45 46 47	40 44 49	36 40 46	31 37 44	31 38 47	28 34 45	23 28 40	13 19 27	31 37 47	27 34 44
400	248 466 1314	893 1678 4730	2,0 3,7 10,5		37 39 52	36 38 51	35 37 50	35 38 51	33 35 48	29 31 44	20 22 35	36 38 51	33 34 47
500	318 791 3004	1145 2848 10814	1,6 4,0 15,3		40 44 65	39 43 64	41 45 66	40 44 65	36 40 61	29 33 54	17 21 42	39 44 65	36 40 61
630	763 1562 4438	2747 5623 15977	2,4 5,0 14,2		44 47 64	41 44 61	41 44 61	39 42 59	37 40 57	31 34 51	21 24 41	40 43 60	36 39 56
800	1195 2548 9493	4302 9173 34175	2,4 5,1 18,9		46 49 70	43 46 67	43 46 67	41 44 65	39 42 63	33 36 57	23 26 47	42 45 66	38 41 62
1000	1739 4030 15000	6260 14508 54000	2,2 5,1 19,1		49 52 71	44 47 66	44 47 66	42 45 64	40 43 62	34 37 56	24 27 46	43 46 65	39 42 61

250 Pa	q_v		v	F (Hz)								LpA	NR
250 Pa	l/s	m³/h	m/s	63	125	250	500	1000	2000	4000	8000	dB(A)
100	31 43 58	112 155 209	3,9 5,5 7,4	38 39 40	47 48 51	46 48 50	46 49 51	47 50 53	50 50 54	49 51 54	47 48 50	51 52 55	49 51 54
125	42 58 113	151 209 407	3,4 4,7 9,2	43 46 45	47 47 52	48 49 53	45 46 52	41 42 50	40 41 53	40 42 53	37 39 49	43 44 54	41 42 54
160	71 97 142	258 349 511	3,5 4,8 7,1	46 47 47	50 50 53	46 47 50	43 44 48	40 42 48	40 42 49	41 46 51	37 41 47	43 46 52	42 46 51
	117 158 212	421 569 763	3,7 5,0 6,8	50 49 50	51 51 53	50 51 53	46 47 49	44 44 46	45 46 49	45 50 52	43 45 48	47 50 52	46 50 53
250	163 223 315	587 803 1134	3,3 4,5 6,4	47 49 52	50 52 54	51 51 52	47 48 49	46 46 49	51 48 51	48 46 47	39 41 44	51 49 52	50 47 50
315	271 410 609	976 1476 2192	3,5 5,3 7,8	51 51 55	49 53 56	47 49 52	42 44 49	42 44 50	40 44 48	39 44 46	33 35 43	43 46 51	40 45 47
400	392 737 2077	1411 2653 7477	3,1 5,9 16,5		51 53 66	50 52 65	49 51 64	50 52 65	47 49 62	43 46 58	34 36 49	50 52 64	46 48 61
500	503 1250 4750	1811 4500 17100	2,6 6,4 24,2		53 58 79	52 57 78	54 59 80	53 58 79	49 54 75	42 47 58	30 35 56	53 57 79	49 54 75
630	1206 2469 7015	4342 8888 25258	3,9 7,9 22,5		57 61 78	54 58 75	54 58 75	52 56 73	50 54 71	44 48 65	34 38 55	53 57 74	49 53 70
800	1890 4029 15010	6804 14504 54036	3,8 8,0 29,9		59 63 83	56 60 80	56 60 80	54 58 78	52 56 75	46 50 70	36 40 60	55 59 79	51 55 75
1000	2750 6372 23717	9900 22939 85381	3,5 8,1 30,2		63 66 85	58 61 80	58 61 80	56 59 78	54 57 76	48 51 70	38 41 60	59 60 79	52 56 75

500 Pa	q_v		v	F (Hz)								LpA	NR
500 Pa	l/s	m³/h	m/s	63	125	250	500	1000	2000	4000	8000	dB(A)
100	45 61 82	162 220 295	5,7 7,8 10,4	40 41 41	55 55 58	54 55 57	53 56 58	54 58 61	58 59 64	60 62 66	62 64 66	61 63 67	64 66 68
125	60 83 115	216 299 414	4,9 6,8 9,4	48 51 50	55 54 56	58 58 60	55 56 58	52 52 55	50 51 58	51 55 57	51 55 54	54 56 59	53 57 57
160	100 137 201	360 493 724	5,0 6,8 10,0	50 51 50	58 59 61	56 56 58	53 53 56	48 52 58	48 51 59	53 59 65	55 60 66	55 59 65	58 62 67
	166 224 300	598 806 1080	5,3 7,1 9,6	56 55 55	60 60 62	59 60 62	55 57 58	53 53 53	54 53 57	57 63 65	60 63 66	59 62 65	62 65 68
250	230 316 445	628 1138 1602	4,7 6,4 9,1	52 55 59	59 61 63	61 61 62	57 58 59	54 53 57	62 58 62	63 60 60	57 59 61	63 61 63	63 61 63
315	383 579 861	1379 2084 3100	4,9 7,4 11,1	55 56 61	58 62 65	56 58 60	51 54 58	51 54 59	48 56 58	50 60 60	50 52 61	53 60 62	52 60 63
400	555 1042 2937	1998 3751 10573	4,4 8,3 23,4		61 63 76	60 62 75	59 61 74	60 62 75	57 59 72	53 55 68	44 46 49	60 62 75	56 58 71
500	712 1768 6718	2563 6365 24185	3,6 9,0 34,2		63 68 90	62 67 89	64 69 91	63 68 90	59 64 86	52 57 79	40 45 67	63 68 90	59 64 86
630	1705 3492 9923	6138 12571 35723	5,5 11,2 31,8		68 72 88	65 69 85	65 69 85	63 67 83	61 65 81	55 59 75	45 49 65	63 67 84	59 63 80
800	2673 5698 21227	9623 20513 76417	5,3 11,3 42,3		70 73 93	67 70 90	67 70 90	65 68 88	63 66 86	57 60 80	47 50 70	66 69 89	62 65 85
1000	3889 9012 33541	14000 32443 120748	5,0 11,5 42,7		73 76 95	68 71 90	68 71 90	66 68 88	64 67 86	58 61 70	48 51 70	67 70 89	63 66 85

750 Pa	q_v		v	F (Hz)								LpA	NR
750 Pa	l/s	m³/h	m/s	63	125	250	500	1000	2000	4000	8000	dB(A)
100	55 75 100	198 270 360	7,0 9,6 12,7	41 42 42	60 59 62	59 59 61	57 60 62	58 63 66	64 64 69	66 69 74	71 73 76	68 71 75	72 75 77
125	73 101 141	262,8 363,6 507,6	6,0 8,2 11,5	51 54 53	59 59 61	63 63 65	61 61 63	58 58 60	56 57 64	58 62 65	59 65 62	60 64 66	61 67 65
160	122 168 247	439,2 604,8 889,2	6,1 8,4 12,3	52 53 51	64 63 66	62 61 63	59 58 61	54 57 64	54 56 65	60 66 73	66 71 76	63 68 74	68 72 78
	203 274 368	730,8 986,4 1324,6	6,5 8,7 11,7	60 59 58	65 64 67	65 66 68	61 63 64	58 57 57	59 57 61	65 71 72	69 73 77	67 71 74	71 74 78
250	282 387 545	1015,2 1393,2 1962	5,7 7,9 11,1	55 59 64	64 66 69	66 67 68	62 64 65	59 57 62	68 64 68	72 69 67	67 69 72	71 69 71	72 71 73
315	470 709 1054	1692 2552,4 3794,4	6,0 9,1 13,5	59 59 65	63 67 70	62 63 65	56 60 63	56 60 64	53 63 64	57 69 68	60 62 72	60 68 70	62 69 74
400	679 12777 3598	2444,4 4597,2 12953	5,4 10,2 28,6		67 69 82	66 68 81	65 67 80	66 68 81	63 65 78	59 61 74	50 52 65	66 68 70	62 64 77
500	871 2165 8227	3135,8 7794 29517	4,4 11,0 41,9		69 74 96	68 73 95	70 75 97	69 74 96	65 70 92	58 63 85	46 51 73	69 74 96	65 70 92
630	2089 4277 12153	7520,4 15397 43751	6,7 13,7 39,0		74 78 94	71 75 91	71 75 91	69 73 89	67 71 87	61 65 81	51 55 71	69 74 90	65 69 86
800	3273 6978 25997	11783 25121 93589	6,5 13,9 51,7		76 79 99	73 76 96	73 76 96	71 74 94	69 72 92	63 66 85	53 56 76	72 75 95	68 71 91
1000	4763 11037 41079	17147 39733 147884	6,1 14,1 52,3		79 83 99	74 78 96	74 78 96	72 76 94	70 74 92	64 68 86	54 58 76	73 76 95	69 72 90
