Диаметр: от 100мм до 800мм.
Максимальная рабочая температура: - 85 °С.

Стандартные позиции в наличии, изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2020.

Продукция сертифицирована.

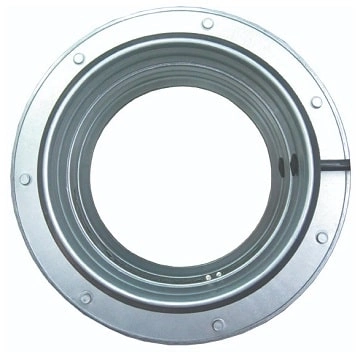

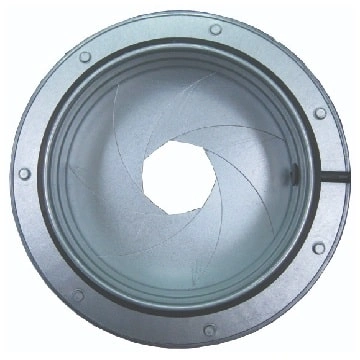

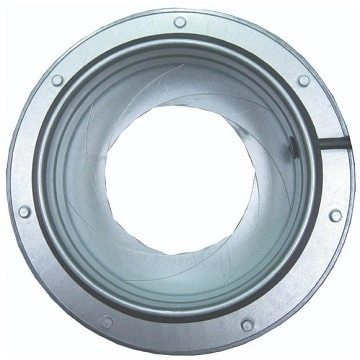

Ирисовый клапан необходим для установки в систему вентиляции с целью контроля за расходом воздуха и регулировки его параметров. Для изготовления устройства применяется листовая сталь с оцинкованным покрытием. Герметичность обеспечивается резиновым уплотнителем.

Регулятор имеет компактную конструкцию. Настроечная шкала расположена на внешней кромке корпуса. Удобно установленный соединительный штуцер упрощает процесс измерения величины снижения давления. Завод-изготовитель поставляет изделия уже откалиброванными.

Оборудование от проверенного поставщика

Выгодно купить ирисовый клапан в Минске можно в компании «КВС-Инжениринг». При необходимости наши специалисты помогут выбрать устройство с заданными параметрами, точно подходящее под требование вентиляционной системы.

В сравнении с другими видами регуляторов, ирисовый воздухораспределитель обладает целым рядом достоинств:

  1. работает с низким уровнем шума;
  2. обладает возможностью направлять движение воздушного потока по центру воздуховода;
  3. обеспечивает точность выполнения измерений и наладки в зафиксированных точках.

Диафрагма клапана открывается целиком, поэтому устройство легко чистить даже при отсутствии сервисной дверки.

Своим клиентам мы предлагаем сотрудничество как по одноразовым договорам, так и на долгосрочной основе. Компания «КВС-Инжениринг» осуществляет доставку товара в максимально короткие сроки и по лучшим ценам в этом сегменте рынка.

Сделав заказ, можно убедиться в высоком качестве воздухораспределителей и действительно доступной стоимости. Обращайтесь по телефонам: +375 29 62 62 100, +375 29 66 50 969, проконсультируем, поможем выбрать и доставим покупки по нужному адресу в любой населённый пункт Беларуси.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

Модель Ød ØD L/mm A/mm B/mm Kg.
IRIS 100 99 166 111 30 32 0,52
IRIS 125 124 189 111 30 32 0,69
IRIS 160 159 231 111 30 35 0,89
IRIS 200 199 285 111 30 42 1,45
IRIS 250 249 335 135 40 42 2,2
IRIS 315 314 411 135 40 47 3,6
IRIS 400 398 526 191 60 62 6,5
IRIS 500 498 656 171 50 77 9,7
IRIS 630 628 820 171 50 92 16
IRIS 800 798 1020 271 100 107 2

Графики падения давления

график падения давления - рисунок 1



график падения давления - рисунок 2

график падения давления - рисунок 3

Таблица учета рекомендаций по минимальным расстояниям установки ирисового клапана

Безопасные расстояния (Lmin):

Таблица учета рекомендаций по минимальным расстояниям установки клапана

  • до изгибов 1*D
  • после изгибов 1*D
  • до Т-образных соединений 3*D
  • после Т-образных соединений 1*D
  • до устройств подачи воздуха 3*D

Шумовые характеристики

Октавный уровень звуковой мощности определяется по формуле:

Lwoct = Lp10A + Koct, где:

Lwoct – октавный уровень звуковой мощности;

Lp10A – октавный уровень звукового давления, эквивалентный помещению 10 м2 (определяется по диаграмме);

Koct – поправочный коэффициент.

Модель Поправочный коэффициент Кост, дБ
63 125 250 500 1000 2000 4000 8000
IRIS 100 25 21 16 9 4 -6 -12 -25
IRIS 125 17 17 13 7 1 -4 -6 -17
IRIS 160 19 18 14 6 -1 -6 -13 -25
IRIS 200 20 17 12 5 -2 -5 -14 -26
IRIS 250 16 12 8 3 1 -4 -17 -32
IRIS 315 24 12 5 0 1 -2 -13 -27
IRIS 400 15 9 6 2 -1 -4 -9 -13
IRIS 500 14 7 4 1 -1 -4 -8 -11
IRIS 630 15 7 3 2 -1 -5 -9 -11
IRIS 800 9 5 3 3 -1 -6 -10 -13
Допуск ±6 ±3 ±2 ±2 ±2 ±2 ±2 ±3
