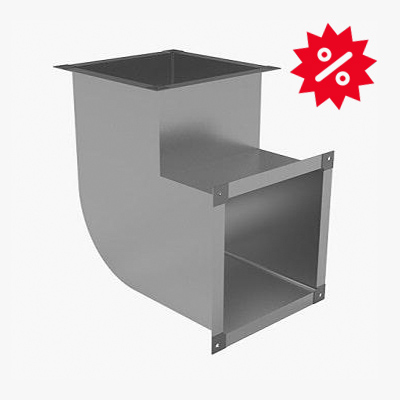

Отвод для прямоугольных воздуховодов

Категории


Материал: Оцинкованная сталь (0,5-0,9 мм.)

Размеры: от 100 до 1250 мм.

Соединение: шина №20, шина №30

Изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2008.

Продукция сертифицирована.

Отводы прямоугольных воздуховодов – это фасонные элементы вентиляции, предназначенные для изменения направления потока воздуха, создания поворотов и разветвлений труб вентиляционных систем. Изготавливаются из рулонной оцинкованного металла путем сгибания, формирования ребер жесткости и фальцевания для большей прочности. Это необходимо, так как трансформация траектории потока отводящих газов влечет за собой увеличение нагрузки на этот элемент.

Преимущества использования продукции:

  1. устойчивость к коррозии;
  2. простота монтажа;
  3. удобство транспортировки;
  4. вариативность размеров – выпускаются на каналы любого периметра.

При правильном расчете установки данной фасонной части возможна скрытая установка – под подвесной потолок, за настенный гипсокартон. Плотное прилегание к вентиляционным каналам обеспечивает компактность и бесшумность конструкции, что очень важно в жилых помещениях.

Компания «КВС-Инжениринг» предлагает изделия прямоугольного сечения, отличающиеся надежностью и длительным сроком эксплуатации. Высокое качество нашей продукции высоко оценено постоянными клиентами. Мы всегда рады новым сотрудничествам. Если вам заинтересовало предложение, набирайте +375 29 62 62 100.

Чертёж изделия

чертёж прямоугольного отвода

Размер А Размер Б Толщина стали Угол
100 200 0,5 90
100 400 0,5 45
100 400 0,5 90
200 200 0,5 90
200 400 0,5 45
200 300 0,5 90
200 400 0,5 90
200 500 0,5 90
200 500 0,5 90
300 300 0,5 45
300 200 0,5 90
300 300 0,5 90
300 200 0,8 90
400 100 0,5 45
400 100 0,5 90
400 300 0,5 90
400 500 0,5 90
400 800 0,8 90
500 200 0,5 90
500 300 0,5 90
500 800 0,8 90
500 1200 0,8 90
600 1000 0,8 90
700 400 0,5 90
700 1000 0,5 90
700 1000 0,8 90
800 400 0,8 45
800 300 0,8 90
800 400 0,8 90
1000 700 0,5 90
1000 700 0,8 90
1100 1100 0,8 90
