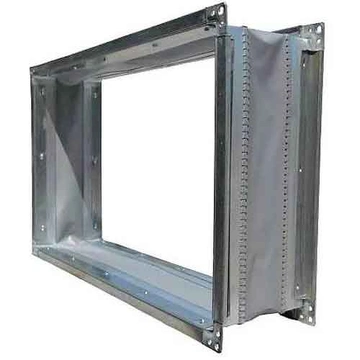

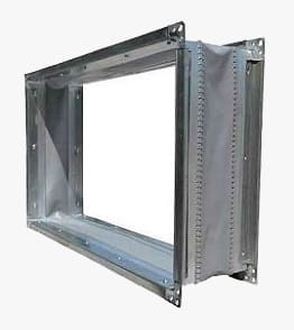

Гибкая вставка прямоугольная

Категории


Рабочая температура: от - 50 °С до + 80 °С.

Изготовление под заказ от 5 дней.

Изделие соответствует требованиям: СТБ 1915-2008.

Гибкая вставка – это фасонная часть вентиляции, предназначенная гасить вибрационные волны на стыках каналов и труб системы. Другой функцией изделия является создание герметичных соединений воздуховодов. Используют изделия как внутри, так и снаружи помещения.

Особенности

Конструкция состоит из двух фланцев, которые опоясывает виброизолирующий материал. Параметры данного элемента вентиляции зависят от сечения воздуховодов и расстояния между ними. Все типы изделий устойчивы к коррозии и повреждениям, но не выдерживают сильную механическую нагрузку.

Монтаж изделий осуществляется путем крепежа фланцев вставки к фланцам каналов с использованием оцинкованных скоб или болтов.

У нас вы можете заказать гибкую вставку для вентиляции в два клика. Просто оставьте заявку на сайте или позвоните по номеру +375 29 66 50 969.

Описание гибких вставок ВГ

 Обозначение   Вход вентилятора  Выход вентилятора
 A Ниппель-фланец
 B   Фланец-фланец
 C   Рейка-рейка
 D   Рейка-фланец
 E    Шинорейка-шинорейка

Размеры гибких ставок ВГ

Размеры гибкой вставки

Таблица подбора и размеры гибких вставок ВГ

  Типоразмер вентилятора     Марка гибкой вставки   Вход вентилятора
D D1     d         n
 ВР-2,0 ВГ 140х140 140х140 170х170 7 8
 ВР-2,5 ВГ 175х175 175х175 205х205 7 8
 ВР-3,15 ВГ 221х221 221х221 255х255 7 12
 ВР-4,0 ВГ 280х280 280х280 310х310 7 12
 ВР-5,0 ВГ 350х350 350х350 380х380 7 16
 ВР-6,3 ВГ 441х441 441х441 470х470 7 20
 ВР-8,0 ВГ 488х671 488х671 600х600 11 16
 ВР-10,0 ВГ 826х621 826х621 750х750 12 20
 ВР-12,5 ВГ 1015х890  1015х890   930х930  12 24
