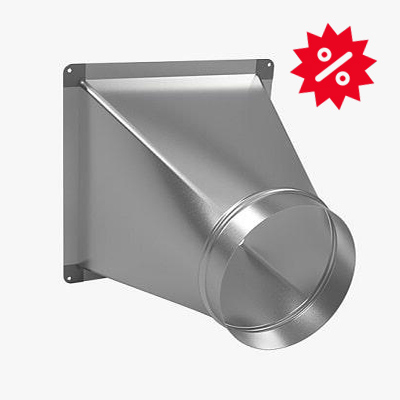

Переход с круглого на прямоугольное сечение

Категории


Материал: Оцинкованная сталь (0,5-0,9 мм.)

Диаметр: 100-1250 мм.

Стандартные позиции в наличии, изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2008.

Продукция сертифицирована.

Переход с круглого на прямоугольное сечение – это фасонный элемент, служащий для плавного соединения двух участков воздуховодов с разными формами поперечного разреза. Изготавливается из листовой стали с оцинкованным покрытием толщиной от 0,5мм до 1,0 мм.

Прямоугольный переход оформлен фланцем из шинорейки для стыковки с воздушным каналом болтовым крепежом, круглый предназначен под ниппельное соединение. В типовом исполнении длина изделия должна быть 300 мм при величине периметра до 2,5 м и 500 мм, если длина периметра больше.

К основным преимуществам переходника относятся:

  1. простота установочных работ и надежность устройства;
  2. создание герметичной сети;
  3. оптимальное соотношение цена – качество.

В РБ заказать вентиляционный переход выгодно в компании «КВС-Инжениринг». От нас вы получаете гарантировано качественный продукт, за короткое время изготовим переход по размерам клиента, обеспечим доставку в любой уголок Беларуси.

Для консультации или получения помощи в составлении заявки, звоните по номерам телефона : +375 29 62 62 100 и +375 29 66 50 969.

Чертёж изделия

чертёж перехода прямого сечения на круглое

Типы изделия

1. - смещение влево и вверх

2. - смещение вверх

3. - смещение вправо и вверх

4. - без смещения



Параметры изделия

L=200-250 мм при Р  от 400 до 800 мм  или d от 100 до 500 мм;

L=300-400 мм при Р от 800 до 3600 мм  или d от 600 до 1000 мм;

L=400-600 мм. при Р от 3600 до 5600 мм  или d от 1250 до 1800 мм.
