Материал: Оцинкованная сталь (0,5-0,9 мм.)

Диаметр: 100-1250 мм.

Изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2020.

Продукция сертифицирована.

Для уточнения условий акции свяжитесь с нами любым удобным для вас способом. Скидки действуют на некоторые вариации товара:

Размер Цена
Крестовина кр.D200/d160/d200/d160 мм, оц.0,5 15,48
Крестовина кр.D250/d160/d250/d160 мм, оц.0,5 16,63
Крестовина кр.D250/d250/d250/d250 мм, оц.0,5 25,09

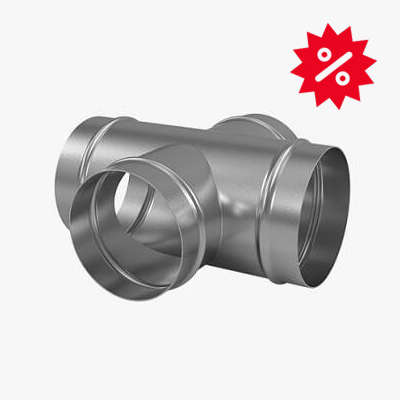

При монтаже вентиляции главной задачей является обеспечение необходимого потока воздуха. Для этого создается разветвленная магистраль из трубопроводов, которые направляют потоки в разные стороны. Для разветвления используется крестовина – переходник, при помощи которого можно соединить 3-4 трубопровода. Изделие применяется при сооружении вентиляционных систем в жилых зданиях, на промышленных предприятиях, в общественных учреждениях. Переходник монтируется в приточной и вытяжной вентиляционной системе. В Минске вентиляционную круглую крестовинуможно приобрести в компании «КВС-Инжениринг».

Преимущества использования крестовин

Крестовины широко используются в системах вентиляции, поскольку:

  1. имеют большой срок службы, благодаря применению качественной стали и оцинковки;
  2. противостоят деформации, механическим нагрузкам;
  3. выдерживают воздействие повышенной влажности;
  4. отличаются доступной стоимостью;
  5. имеют большой выбор по диаметрам (до 1250 мм);
  6. легко устанавливаются;
  7. снижают гидравлические потери в сети;
  8. уменьшают шумовую нагрузку;
  9. обеспечивают герметичное соединение элементов вентиляционной системы.

Изделие может использоваться для наружных вентиляционных систем. Крестовина обеспечивает надежную состыковку вертикальных и горизонтальных участков системы. Элемент обеспечивает равномерное распределение потоков воздуха, позволяет им менять направление. Это обеспечивает эффективную систему вентиляции в помещении.

Конструктивные особенности

Чтобы предотвратить коррозию деталей, крестовины для вентиляционных систем выпускаются из оцинкованной стали. Толщина покрытия составляет от 0,5 до 0,9 мм. Для изготовления изделий детали вырезаются из листа стали, соединяются между собой за счет сварки.

Для монтажа крестовин нет необходимости применять специальное оборудование. Переходник быстро стыкуется с другими элементами системы, поскольку имеет специальный бортик. При помощи крестовины легко соединить 4 воздуховода под прямым углом, формируя разветвленную магистраль. Деталь в виде креста позволяет соединять не только одинаковые по диаметру трубопроводы, но и с разным сечением. Для обеспечения максимально герметичного соединения при монтаже применяется герметик, монтажный алюминиевый скотч. Крестовины допускается применять для различных типов соединения: фланцевого, ниппельного, на уплотнителях из резины. Деталь может изготавливаться нестандартных размеров: длина и высота основания, шейки, промежуточное сечение. Переходник допускается применять в системах со значительным перепадом температур, влажности, наличием агрессивных соединений.

Чтобы получить консультацию по любым вопросам, купить крестовину для вентиляции, звоните по номеру: +375 29 62 62 100.

Чертёж круглой крестовины

Диаметр Ø1, мм Диаметр Ø2,3, мм Длина L, мм Высота H1,2, мм Площадь, м2 Вес, кг
Толщина металла 0,5 мм
100 100 140 80 0,12 0,5
125 100 140 93 0,14 0,6
125 125 170 93 0,16 0,7
160 100 140 110 0,17 0,7
160 125 170 110 0,19 0,8
160 160 210 110 0,21 0,9
200 100 150 130 0,2 0,9
200 125 180 130 0,23 1
200 160 220 130 0,27 1,2
200 200 250 130 0,28 1,2
225 100 150 142 0,22 1
225 125 180 142 0,25 1
225 160 220 142 0,29 1,3
225 200 250 142 0,32 1,4
225 224 275 142 0,33 1,4
250 100 150 155 0,27 1,2
250 125 180 155 0,31 1,3
250 160 210 155 0,35 1,5
250 200 250 155 0,39 1,7
250 224 275 165 0,42 1,8
250 250 300 165 0,44 1,9
280 100 150 170 0,31 1,3
280 125 180 170 0,34 1,5
280 160 210 170 0,38 1,6
280 200 250 170 0,42 1,8
280 224 275 180 0,46 2
280 250 300 180 0,52 2,2
280 280 340 180 0,54 2,3
300 100 160 180 0,33 1,4
300 125 180 180 0,35 1,5
300 160 220 180 0,41 1,8
300 200 260 180 0,46 2
300 224 285 190 0,5 2,2
300 250 310 190 0,56 2,4
300 280 340 190 0,59 2,5
300 300 360 190 0,59 2,5
315 100 160 187 0,34 1,5
315 125 180 187 0,37 1,6
315 160 220 187 0,42 1,8
315 200 260 187 0,48 2,1
315 224 285 197 0,52 2,3
315 250 310 197 0,58 2,5
315 280 340 197 0,62 2,7
315 300 360 197 0,63 2,7
315 315 375 197 0,63 2,7
355 100 160 207 0,37 2
355 125 180 207 0,4 2,2
355 160 220 207 0,46 2,5
355 200 260 207 0,52 2,9
355 224 285 217 0,57 3,1
355 250 310 217 0,64 3,5
355 280 340 217 0,68 3,7
355 300 360 217 0,71 3,9
355 315 375 217 0,72 4
355 355 415 217 0,73 4
400 100 160 230 0,46 2,5
400 125 180 230 0,5 2,7
400 160 220 230 0,57 3,1
400 200 260 230 0,63 3,5
400 224 285 240 0,69 3,8
400 250 310 240 0,76 4,2
400 280 340 240 0,81 4,4
400 300 360 240 0,84 4,6
400 315 375 240 0,86 4,7
400 355 415 240 0,91 5
400 400 460 240 0,97 5,3
450 100 160 255 0,51 2,8
450 125 180 255 0,56 3
450 160 220 255 0,63 3,4
450 200 260 255 0,7 3,8
450 224 285 265 0,76 4,2
450 250 310 265 0,84 4,6
450 280 340 265 0,89 4,9
450 300 360 265 0,93 5,1
450 315 375 265 0,95 5,2
450 355 415 265 1,02 5,6
450 400 430 265 1,11 6,2
450 450 510 265 1,13 6,2
500 100 170 280 0,58 3,2
500 125 190 280 0,62 3,4
500 160 230 280 0,7 3,8
500 200 270 280 0,78 4,3
500 224 295 290 0,85 4,6
500 250 320 290 0,93 5,1
500 280 350 290 0,99 5,4
500 300 370 290 1,03 5,6
500 315 385 290 1,06 5,8
500 355 425 290 1,13 6,2
500 400 470 290 1,26 6,9
500 450 520 290 1,33 7,3
500 500 570 290 1,33 7,3
Толщина металла 0,7 мм
630 100 170 345 0,71 3,9
630 125 190 345 0,77 4,2
630 160 230 345 0,86 4,7
630 200 270 345 0,96 5,3
630 224 295 350 1,03 5,6
630 250 320 350 1,12 6,1
630 280 350 350 1,19 6,5
630 300 370 350 1,24 6,8
630 315 385 350 1,28 7
630 355 425 350 1,37 7,5
630 400 470 350 1,53 8,4
630 450 520 350 1,64 8,9
630 500 570 350 1,74 9,5
630 630 700 360 1,97 10,8
710 100 180 395 0,91 5
710 125 200 395 0,97 5,3
710 160 240 395 1,08 5,9
710 200 280 395 1,19 6,5
710 224 305 395 1,26 6,9
710 250 330 395 1,35 7,4
710 280 360 395 1,45 7,9
710 300 380 395 1,5 8,2
710 315 400 400 1,55 8,5
710 355 440 400 1,66 9,1
710 400 480 400 1,83 10
710 450 530 400 1,96 10,7
710 500 580 400 2,08 11,4
710 630 710 410 2,38 13
710 710 790 410 2,46 13,4
800 100 180 440 1,02 5,6
800 125 200 440 1,09 5,9
800 160 240 440 1,21 6,6
800 200 280 440 1,33 7,3
800 224 305 440 1,41 7,7
800 250 330 450 1,53 8,4
800 280 360 450 1,62 8,9
800 300 380 450 1,68 9,2
800 315 400 450 1,74 9,5
800 355 440 450 1,86 10,2
800 400 480 450 2,04 11,1
800 450 530 450 2,19 12
800 500 580 450 2,34 12,8
800 630 710 450 2,67 14,6
800 710 790 450 2,92 15,9
800 800 880 450 2,89 15,8
1000 100 180 540 1,26 9,9
1000 125 200 540 1,34 10,4
1000 160 240 540 1,49 11,6
1000 200 280 540 1,63 12,7
1000 224 305 540 1,72 13,4
1000 250 330 550 1,86 14,5
1000 280 360 550 1,98 15,4
1000 300 380 550 2,05 16
1000 315 400 550 2,12 16,6
1000 355 440 550 2,27 17,7
1000 400 480 550 2,48 19,3
1000 450 530 550 2,66 20,8
1000 500 580 550 2,85 22,2
1000 630 710 550 3,3 25,7
1000 710 790 560 3,68 28,7
1000 800 880 560 3,95 30,8
1000 1000 1080 560 4,1 32
Толщина металла 1 мм
1120 100 180 600 1,55 12,1
1120 125 200 600 1,63 12,8
1120 160 240 600 1,79 14
1120 200 280 600 1,96 15,3
1120 224 305 600 2,06 16
1120 250 330 610 2,21 17,2
1120 280 360 610 2,33 18,2
1120 300 380 610 2,42 18,8
1120 315 400 610 2,5 19,5
1120 355 440 610 2,66 20,7
1120 400 480 610 2,88 22,5
1120 450 530 610 3,1 24,1
1120 500 580 610 3,29 25,7
1120 630 710 610 3,8 29,6
1120 710 790 620 4,23 33
1120 800 880 620 4,55 35,5
1120 1000 1080 620 5,12 39,9
1120 1120 1200 620 5,16 40,2
1250 100 180 665 1,72 13,4
1250 125 200 665 1,81 14,2
1250 160 240 665 1,99 15,5
1250 200 280 665 2,17 16,9
1250 224 305 665 2,28 17,8
1250 250 330 675 2,44 19
1250 280 360 675 2,58 20,1
1250 300 380 675 2,67 20,8
1250 315 400 675 2,76 21,5
1250 355 440 675 2,94 22,9
1250 400 480 675 3,18 24,8
1250 450 530 675 3,41 26,6
1250 500 580 675 3,63 28,3
1250 630 710 675 4,2 32,8
1250 710 790 685 4,67 36,4
1250 800 880 685 5,77 45,1
1250 1000 1080 685 6,23 48,6
1250 1120 1200 685 6,23 48,6
1250 1250 1330 685 6,09 47,5
