Рабочая температура: от - 50 °С до + 80 °С.

Изготовление под заказ от 5 дней.

Изделие соответствует требованиям: СТБ 1915-2020.

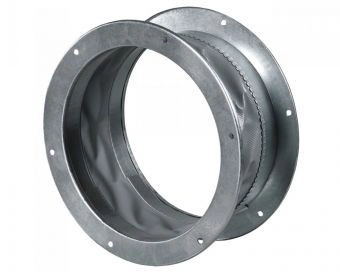

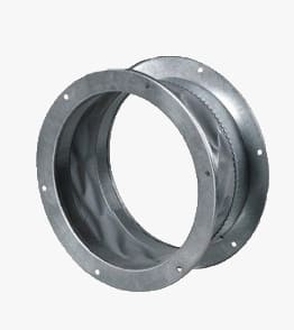

Гибкая вставка предназначена для снижения вибрационного воздействия от работающего вентиляционного оборудования на воздуховоды. Устанавливается на торцевой патрубок вентилятора с таким же размером сечения. Крепление осуществляется фланцевым способом при помощи болтов или реечным соединением в зависимости от конструкции системы.

Особенность конструкции и преимущества использования

Высокая эффективность конструктивного решения достигается путем использования двух материалов: оцинкованной стали и прочной синтетической ленты. Изделие состоит из трех частей:

  1. по краям расположены металлические элементы, с помощью которых осуществляется соединение вставки с вентилятором и воздуховодом;
  2. между стальными кольцами размещается гибкая полоса из искусственной ткани;
  3. эластичная лента прочно закрепляется в корпус способом запрессовки для обеспечения полной герметичности.

Используемые материалы позволяют эксплуатировать данный элемент в широком диапазоне температур: от +80°С до -40°С. Грамотно выполненные монтажные работы обеспечивают надежность работы вентсистемы. Устройство необходимо не только для ликвидации вибраций от вентилятора, оно также выполняет роль компенсатора температурных деформаций внутри вентиляционных труб.

Важно! Механизм не может применяться в качестве несущей системы, так как не предназначен для восприятия механических нагрузок.

Как заказать?

Компания «КВС-Инжениринг» предлагает выгодно купить гибкую вставку для вентиляции, точно подходящую по габаритам под вашу систему. Гарантируем высокое качество продукции при оптимальной цене. Наши сотрудники всегда готовы оказать профессиональную консультативную и практическую помощь. Все вопросы можно обсудить по телефонам: +375 29 62 62 100 и +375 29 66 50 969.



Размеры гибких ставок

Размеры гибких ставок

Габаритные размеры гибких вставок

 Модель  ØD  A Масска, кг.
ГВК 125 125 150 0,17
ГВК 160 160 150 0,21
ГВК 200 200 150 0,25
ГВК 250 250 150 0,31
ГВК 315 315 150 0,39
