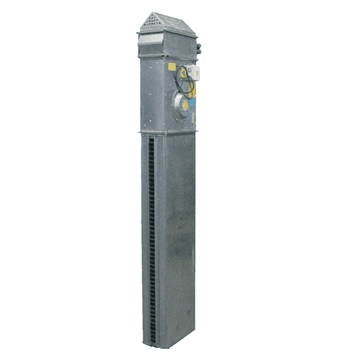

Воздушная завеса VZA

Категории


Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2008.

размеры воздушной завесы

Обозначения на схеме:

L1 — длина пера;
L — длина вентилятора;
Lэ — длина эл. нагревателя;
В — ширина внутреннего сечения;
Н — высота внутреннего сечения.

Технические характеристики

Размер сечения, мм 500×300 600×350 700×400 800×500 900×500 1000×500
Длина вентилятора L, мм 565 720 780 885 985 1210
Длина эл. нагревателя Lэ, мм 630 630 750 630 630 753
Расход воздуха не менее), м3 2500 4100 5000 6500 7300 9800
Применяемые водяные нагреватели VKH-W 500×300/2 VKH-W 600×350/2 VKH-W 700×400/2 VKH-W 800×500/2 VKH-W 900×500/2 VKH-W 1000×500/2
VKH-W 500×300/3 VKH-W 600×350/3 VKH-W 700×400/3 VKH-W 800×500/3 VKH-W 900×500/3 VKH-W 1000×500/3
Применяемые электрические нагреватели VKH-E 500×300/22,5 VKH-E 600×350/22,5 VKH-E 700×400/30 VKH-E 800×500/30 VKH-E 900×500/30 VKH-E 1000×500/60
Электропитание 3×380/50
Применяемые вентиляторы VKV 500×300 4.3/380 VKV 600×350 4.3/380 VKV 700×400 4.3/380 VKV 800×500 6.3/380 VKV 900×500 6.3/380 VKV 1000×500 4.3/380
Макс. ток вентилятора, А 2,1 4,0 6,0 5,0 6,8 7,3
Макс. мощность вентилятора, кВт 0,938 2,48 3,35 2,81 3,75 3,80

Диаграмма подбора воздушных завес

диаграмма подбора воздушных завес

  Полная информация о воздушных завесах VZA в каталоге - Подробнее
