Завеса воздушная воротная

Категории


Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Воздушная завеса типа ЗВВ – установка, которая предназначена для создания искусственной преграды на пути проникновения тёплого или холодного воздуха вовнутрь помещения. Благодаря этому в здании обеспечивается комфортная для людей температура. С помощью такого оборудования можно значительно уменьшить финансовые затраты на отопление.

Конструкционные особенности и условия эксплуатации

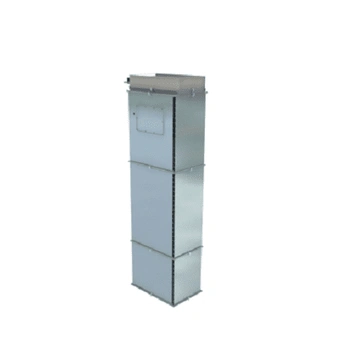

Завеса воздушная воротная представляет собой металлический короб, в котором располагается прямоточный радиатор. Радиальный тип исполнения крыльчатки создает направленный воздушный поток, который выходит через специальную щель. Из особенностей устройства можно выделить:

  1. размер сечения воздухораспределителя от 600х410 до 1400х750 мм;
  2. мощность электрического мотора от 0,55 до 1,1 кВт;
  3. уровень звукового воздействия в диапазоне от 75 до 99 дБ.

Изделие соответствует государственным стандартам СТБ 1915-2020, что подтверждается документами. Оцинкованная сталь устойчива к негативному воздействию высокой влажности.

Наша компания «КВС-Инжениринг» предлагает выгодно купить воздушную воротную завесу ЗВВ с доставкой, гарантируя достойное качество её исполнения. Звоните и заказывайте изделия по телефону контактной связи: +375 (29) 66-50-969 в удобное для вас время!

ЗВВ - 1,2 - 01 - В2 - 3,25 - Д - Лев - В
---   ---   --   --   ----   -   ---   -
 1     2    3    4     5     6    7    8

1 - Тип завесы
2 - Типоразмер короба завесы
3 - Код ширины шели
4 - Тип воздухонагревателя:
    В2, В3 - водяной: двух-/трехрядный;
    П2, П3 - паровой: двух-/трехрядный;
    ЭТ (18) - электрический (мощность, кВт)
5 - длина щели, м (кратная 0,25 м)
6 - Расположение щели:
    К - по короткой стороне сечения;
    Д - по длинной стороне сечения
7 - Исполнение: Пр - правое, Лев - левое
8 - Расположение завесы:
    В - вертикальное (сбоку проема)
    Г - горизонтальное (сверху)

Технические характеристики

Характеристики завесы Типоразмеры завесы
ЗВВ-0,2 ЗВВ-1,1 ЗВВ-1,2 ЗВВ-2,1 ЗВВ-2,2 ЗВВ-3,1 ЗВВ-3,2 ЗВВ-4,1 ЗВВ-4,2 ЗВВ-5,1 ЗВВ-5,2
Размер сечения воздухораспределителя (AxB, мм) 600х410 700х470 700х470 800х530 800х530 900х590 900х590 1100х660 1100х660 1400х750 1400х750
Расход воздуха (не менее), тыс. куб. м/ч 3,5 4 5 6 8 9,2 11,2 13 16,5 18,8 24
Тепловая мощность 2-х рядного нагревателя (водяного или парового), кВт 23,3 27 33 40 53 61 75 87 110 125 160
Тепловая мощность 3-х рядного нагревателя (водяного или парового), кВт 35 40 50 60 80 91 112 130 165 187 240
Тепловая мощность электрического нагревателя (меньшая / большая), кВт 27 / 45 27 / 45 45 45 / 67 67 67 / 90 90 - - - -
Наибольший расход воды для 2-х рядного водяного нагревателя, кг/ч (при температуре воды 70-95 °С) 840 972 1200 1440 1900 2200 2700 3130 4000 4500 5760
Наибольший расход воды для 3-х рядного водяного нагревателя, кг/ч (при температуре воды 70-95 °С) 1260 1460 1800 2160 2900 3300 4050 4700 5950 6750 8640
Наибольшее падение давления воды в 2-х рядном водяном нагревателе, кПа 13 7 11 5 9 13 15 27 44 17 28
Наибольшее падение давления воды в 3-х рядном водяном нагревателе, кПа 13 10 15 6 11 15 22 32 51 23 37
Электропитание, В 3х380
Мощность электродвигателя, кВт 0,55 0,75 1,1 1,1 1,5 2,2 3 4 5,5 7,5 11
Размер H (не более) при водяном или паровом нагревателе, мм L + 300
Уровень звуковой мощности, дБ(А) 75 83 85 86 88 89 92 93 95 96 99
Масса вентилятора завесы, кг 40 43 50 50 58 68 75 135 153 183 202
Масса корпуса завесы, кг/погонный метр 30 33 33 37,6 37,6 42 42 49,2 49,2 59,5

59,5
