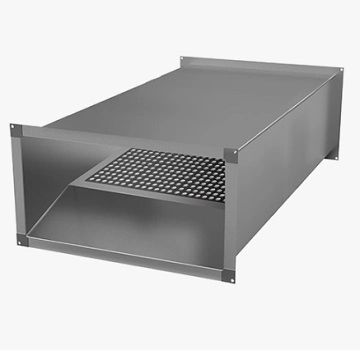

Шумоглушитель трубчатый ТГПС (LDR)

Категории


Материал: Оцинкованная сталь (0,5-0,9 мм.)

Размеры: от 100 до 1250 мм.

Соединение: шина №20, шина №30

Маркировка: в заказе маркируется как Шумоглушитель пр. LDR

Изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2020.

Продукция сертифицирована.

Трубчатый шумоглушитель модели ТГПС (LDR) – устройство, с помощью которого обеспечивается снижение уровня шумового воздействия внутри воздуховодов. Такой прибор монтируется в воздуховоды прямоугольного типа. Он хорошо сочетается с канальными вентиляционными комплексами KE, KT, RS и RSI. Обычно его устанавливают в местах, где предъявляются очень строгие требования к уровню шума: образовательные учреждения, клиники, муниципальные учреждения.

Конструкционные особенности

Шумоглушитель трубчатый прямоугольный LDR был разработан шведской корпорацией Systemair. Изделие изготавливается из оцинкованной стали, благодаря чему стойко выдерживает высокие эксплуатационные нагрузки и повышенную влажность.

Толщина стали от 0,5 до 0,9 мм обеспечивает хорошую физическую прочность и способность сохранять свою конфигурацию в течение долгого периода времени. Крепление осуществляется при помощи винтовых или болтовых соединений, что облегчает конечный монтаж.

Преимущества шумоглушителя

Вес изделия может составлять от 9 до 39 кг, в зависимости от конфигурации и габаритных размеров. Из характеристик и особенностей изделия можно выделить:

  1. хорошие аэродинамические свойства;
  2. высокий уровень звукопоглощения;
  3. канальный тип исполнения;
  4. представлены в нескольких габаритных размерах: 300х150 мм, 400х200 мм, 500х250 мм, 600х300 мм, 700х400 мм и других.

Наибольшую эффективность агрегат показывает при монтаже вместе со звукоизолирующей установкой.  Изделие сумело себя зарекомендовать на практике, поэтому сегодня активно используется в самых разных системах и комплексах.

Выгодные условия сотрудничества

Если вам требуется купить трубчатый шумоглушитель, обращайтесь в нашу компанию «КВС-Инжениринг». Мы уже много лет занимаемся реализацией таких изделий. В каталоге можно найти также комплексы, касающиеся вентиляционного оборудования, воздуховодов и сетевых элементов.

Вся продукция высокого качества, что подтверждается сертификатами. По вопросам заказа звоните по телефону: +375 29 62 62 100!

Чертёж изделия

Шумоглушитель трубчатый - чертёж 1

Толщина металла

Размер, мм А
В   100 150 200 250 300 400 500 600 800 1000 1200
100 0,5 0,5 0,5 0,5 0,5 0,5 0,6 0,6
150 0,5 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,6
200 0,5 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,6 0,8
250 0,5 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,6 0,8 0,8
300 0,5 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,6 0,8 0,8
400 0,5 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,6 0,8 0,8
500 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,8 0,8
600 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,8 0,8
800   0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,8 0,8
1000     0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8
1200       0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8

Параметры изделия

  • L = 1000 мм;
  • B/2 = 1/2*B;
  • угол α = 45.

Кассета – 0,6 мм
