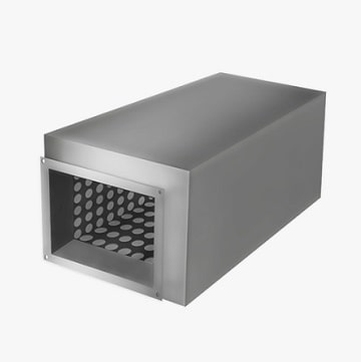

Шумоглушитель прямоугольный трубчатый ГКР

Категории

Заявка на расчет
бюджета на вентиляцию

Материал: Оцинкованная сталь (0,5-0,9 мм.)

Размеры: от 100 до 1250 мм.

Соединение: шина №20, шина №30

Изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2020.

Шумоглушитель прямоугольный трубчатый ГКР предназначен для установки в систему вентиляции с целью поглощения аэродинамических звуков и шумов от работающего оборудования. Наиболее сильный гул издают вентиляторы, отопительные агрегаты, дроссельные устройства, кондиционеры. Шумоглушитель первым принимает на себя этот «удар», делая работу вентсистемы бесшумной, а пребывание в помещении максимально комфортным.

Конструктивные особенности

Трубчатый глушитель шумов прямоугольного сечения состоит из следующих элементов:

  1. Внешнего короба, изготовленного из стального листа толщиной 0,5-0,7 мм с оцинкованным покрытием.
  2. Внутренней прямоугольной трубы, для изготовления которой используется перфорированный металл либо стальная сетка, облеченные в стеклоткань.
  3. Среднего слоя толщиной не менее 100 мм из звукоизоляционного материала. Роль последнего обычно выполняет минеральная вата на основе базальтового волокна.

Для присоединения к воздуховоду и выходным патрубкам от оборудования торцы шумогасящего устройства оформлены фланцами с герметичными прокладками. Рекомендованы для установки в вентиляционные системы, проводящие воздушные массы, не содержащие взрывоопасные и клейкие частицы.

Где и как купить устройства ГКР

Компания «КВС-Инжениринг» осуществляет продажу трубчатых шумоглушителей в Минске с доставкой по всей территории Республики Беларусь. Наша продукция отличается высоким качеством, экологической чистотой, простотой монтажа.

Изготовим изделия по индивидуальным размерам в кратчайшие сроки. Гарантируем полное соответствие продукции требованиям СТБ 1915-2020. Для решения возникших вопросов и оформления заказа звоните на номера телефона: +375 29 62 62 100 и +375 29 66 50 969.

Чертеж изделия

Чертеж изделия

Толщина металла

Размер, мм А
100 150 200 250 300 400 500 600 800 1000 1200
В 100 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,6
50		 0,6
50
150 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,6
50		 0,6
50		 0,6
50
200 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,6
50		 0,6
50		 0,6
50		 0,8
50
250 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,6
50		 0,6
50		 0,6
50		 0,8
50		 0,8
50
300 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,6
50		 0,6
50		 0,6
50		 0,8
50		 0,8
50
400 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,5
50		 0,6
50		 0,6
50		 0,6
50		 0,8
50		 0,8
50
500 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,8
50		 0,8
50
600 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,8
50		 0,8
50
800   0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,6
50		 0,8
50		 0,8
50
1000     0,8
50		 0,8
50		 0,8
50		 0,8
50		 0,8
50		 0,8
50		 0,8
50		 0,8
50		 0,8
100
1200       0,8
50		 0,8
50		 0,8
50		 0,8
50		 0,8
50		 0,8
50		 0,8
100		 0,8
100



L=1000 мм, Z=50, 100 мм.

0,5 мм – тощина рубашки;

0,7 мм – толщина крышки;

100 мм – Z толщина шумопоглощающего слоя.
