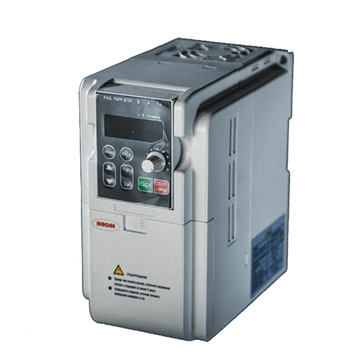

Частотный преобразователь EM60

Категории


Стандартные позиции в наличии, изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2020.

Продукция сертифицирована.

Габаритные и присоединительные размеры EM60 тип 1

Габаритные и присоединительные размеры EM60 тип 1

Модель W W1 H H1 D D1 Ød
EM60G0R75S2 84 74 152 140 148.4 141 5.5
EM60G0R75T4B
EM60G1R5T4B



Габаритные и присоединительные размеры EM60 тип 2

Габаритные и присоединительные размеры EM60 тип 2

Модель W W1 H H1 D D1 Ød
EM60G1R5S2 105 95 165 153 161.4 154 5.5
EM60G2R2S2
EM60G2R2T4B



Технические характеристики серии ЕМ60

Модель Номиналья емкость (кВА) Номинальный ток на входе (А) Номинальный ток на выходе (А) Соответствующий двигатель (кВт)
EM60G0R75S2 1.5 9 4.0 0.75
EM60G1R5S2 2.7 15.7 7.0 1.5
EM60G2R2S2 3.8 27 10.0 2.2
EM60G1R5T4B 3.0 5.0 3.7 1.5
EM60G2R2T4B 4.0 5.8 5.1 2.2



Техническая спецификация серии EM60

  Компонент Характеристика
Контроль Способ контроля Контроль V/F Векторное управление с открытым контуром (SVC)
Точность частоты Цифровая величина: 0,02% Аналоговая величина: 0,01%
Кривая V/F Линейность, квадратная произвольная V/F
Перегрузочная способность Тип G: 150% номинального тока 60с; 180% Номинального тока 3с
Тип P: 120% номинального тока 60с; 150% Номинального тока 3с
Пусковой момент Тип G: 0.5 Гц/150% (SVC)
Пределы регулирования скорости 1:100 (SVC)
Точность стабилизирования скорости +/- 0.5 % (SVC)
Точность регулирования вращающего момента +/- 5% (VC)
Компенсация вращающего момента Компенсация вращающего момента ручного действия (0.1% ̴ 30.0%). Компенсация вращающего момента автоматическая
Комплектация Источник питания системы управления P24B Максимальный выходной ток 300мА, не имеет функцию защиты ограничения по току
Вводные клеммы Клемма 5-канального ввода цифровой величины (DI2~DI6), в том числе D16 может соединяться с высокоскоростным импульсным вводом (т.е. можно использовать внутренний источник питания).
Клемма 2-канального ввода аналоговой величины (VF1, VF2), можно применять в качестве ввода напряжения (0V~10V) или ввода тока (0/4мА~20мА). С помощью настроек можно использовать в качестве клеммы ввода цифровой величины.
Выводные клеммы Клемма 1-канального вывода аналоговой величины FM1, т.е. может быть как выходным напряжением (0V~10V) так и выходным током (0мА~20мА) 1-канальный выход реле Т1, постоянный ток ниже 30В/1А, переменный ток ниже 250V/3А
Функционирование Эксплуатационный режим Клавиатура, клемма, связь RS485
Частотный источник 14 видов основных частотных источников, 14 видов вспомогательных частотных источников. Несколько видов способов комбинированного переключения. Разнообразные способы ввода для каждого вида источника питания: потенциометр пульта управления, внешняя аналоговая величина, цифровая заданная, импульсная заданная, многоступенчатая команда, упрощенный PLC, связь, результат операций и др.
Источник вращающего момента 14 видов источников вращающего момента. Включая цифровую заданную, внешнюю аналоговую величину, импульсную заданную, многоступенчатую команду, связь, результат операций и др.
Время разгона и замедления 4 группы прямых линий (можно выбирать переключение клемм с помощью разгона и замедления), S кривая 1, S кривая 2
Экстренная остановка Мгновенное прерывание выхода частотного преобразователя
Многоступенчатая скорость Максимум можно задать 16 ступенчатую скорость путем различных комбинация переключения клемм многоступенчатой команды
Функция упрощенного PLC Может непрерывно функционировать 16 ступенчатая скорость, на каждой ступени время увеличения и сокращения скорости и время функционирования могут задаваться отдельно
Управление толчкового режима Толчковую частоту и время толчкового увеличения и уменьшения скорости можно задавать отдельно, кроме этого, можно настроить преимущественный или не преимущественный толчковый режим находясь в рабочем состоянии
Отслеживание скорости вращения Частотный преобразователь отслеживает функционирование запуска скорости нагрузки
Управление настройками длины и расстояния С помощью импульсного ввода осуществляется функция управления настройками длины и расстояния
Контроль расчетов Функция расчетов выполняется путем импульсного ввода
Управление частотой колебаний Используется для текстильного и мотального оборудования
Встроенный PID Может осуществлять процесс управления системой закрытого контура
Функция AVR Обеспечивается стабильность выхода при колебаниях напряжения сети
Торможение постоянным током Осуществляет скоростное стабильное прекращение работы
Компенсация погрешности вращения Компенсирует отклонения скорости вращения, вызванные увеличением нагрузки
Скачкообразная частота Препятствует возникновению резонанса вслед за нагрузкой
Функция опускания Уравновешивает нагрузку нескольких двигателей с одинаковой нагрузкой
Контроль настройки времени Может осуществлять достижение частотным трансформатором заданного времени, автоматическую остановку
Встроенное реле с виртуальной задержкой времени Может осуществлять упрощенное логическое программирование функций многофункциональной выводной клеммы и сигнала клеммы ввода цифровой величины, логический результат может быть эквивалентен функции клеммы ввода цифровой величины, а также может выводиться с помощью многофункциональной выводной клеммы
Встроенный таймер 2 встроенных таймера собирают входящий сигнал настройки времени и осуществляют вывод сигнала настройки времени. Можно использовать как отдельно, так и комплексно
Встроенный операционный модуль Встроен один 4-контурный операционный модуль. Может осуществлять упрощенные арифметические действия, оценку размеров, интегральные операции
Связь Панель управления не имеет своего интерфейса связи RS485, необходимо подключение карты расширения связи. Поддерживает стандартный протокол MODBUS-RTU (подключение карты расширения E102-485)
Кодировщик Может принимать только 1-канальный импульсный сигнал кодировщика (DI6)
Тип двигателя Имеет только асинхронный двигатель
Индикация Информация о работе Заданная частота, выходной ток, выходной напряжение, входной сигнал, значение обратной связи, температура модуля, выходная частота, скорость синхронного вращения двигателя и др. С помощью кнопки «>>» циклично может отображаться максимум 32 сообщения
Информация об ошибках В рабочем состоянии при защите от неисправностей сохраняется 3 статистических сообщения о неисправностях. В каждом сообщении содержится информация о частоте в время сбоя, токе и напряжении на шины во время сбоя, состоянии вводных и выводных клемм во время сбоя и др.
Защита Защита частотного трансформатора Защита от сверхтока, перенапряжения, неисправностей модуля, недостаточного напряжения, перегрева, перегрузки, защита от внешних сбоев, защита от неполадок EEPROM, защита заземления, защита от обрывов связи и др.
Сигнализация частотного трансформатора Защита от блокировки вращения, сигнализация при перегрузке
Мгновенный отказ питания Менее 15с: непрерывная работа
Свыше 15с: разрешается автоматический перезапуск
Окружающая среда Окружающая температура -10 °C «°C
Существующая температура 20 °C «°C
Окружающая влажность Максимум 90%RH (не конденсируется)
Высота/Вибрация Ниже 1000 м, ниже 5.9 м/м² (=0.6 г)
Надлежащее место Без разъедающих газов, огнеопасных газов, масляного тумана или пыли и др.
Способ охлаждения Принудительное охлаждение



Маркировка частотных преобразователей

Маркировка частотных преобразователей

Схема подключения серии EM60

Схема подключения серии EM60

Монтажное пространство

Монтажное пространство
