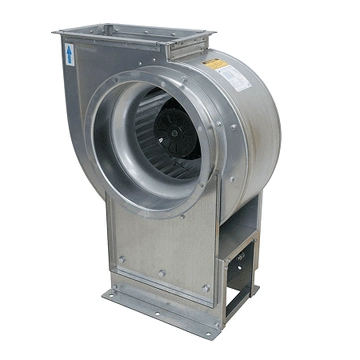

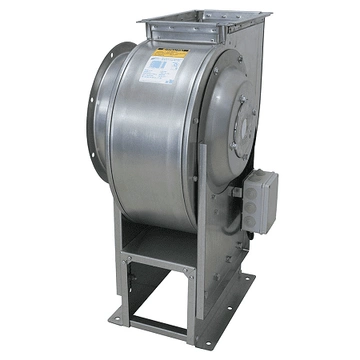

Вентиляторы радиальные серии ВРВ

Категории

Заявка на расчет
бюджета на вентиляцию

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Габаритные и присоединительные размеры (мм)

радиальный вентилятор

Модель A B H a b
              ВРВ-2,0-GQ/4E-0,33/1500/220                      354               222               485               206               116
ВРВ-2,0-GQ/4D-0,33/1500/380 354 222 485 206 116
ВРВ-2,2-GQ/4E-0,51/1500/220 397 230 545 233 129
ВРВ-2,2-GQ/4D-0,49/1500/380 397 230 545 233 129
ВРВ-2,2-GQ/6D-0,3/1000/380 397 230 545 233 129
ВРВ-2,5-GQ/4E-0,9/1500/220 441 263 605 259 146
ВРВ-2,5-GQ/4D-0,87/1500/380 441 263 605 259 146
ВРВ-2,8-GQ/4E-1,6/1500/220 494 299 677 291 167
ВРВ-2,8-GQ/4D-1,7/1500/380 494 299 677 291 167
ВРВ-2,8-GQ/6E-0,45/1000/220 494 299 677 291 167
ВРВ-2,8-GQ/6D-0,45/1000/380 494 299 677 291 167
ВРВ-3,1-GQ/4E-2,25/1500/220 555 316 761 328 185
ВРВ-3,1-GQ/4D-2,2/1500/380 555 316 761 328 185
ВРВ-3,1-GQ/6E-0,72/1000/220 555 316 761 328 185
ВРВ-3,1-GQ/6D-0,78/1000/380 555 316 761 328 185
ВРВ-3,5-GQ/4D-3,5/1500/380 625 317 857 371 211
ВРВ-3,5-GQ/6D-1,15/1000/380 625 317 857 371 211
ВРВ-4,0-GQ/4D-4,8/1500/380 704 361 965 419 239
ВРВ-4,0-GQ/6D-2,8/1000/380 704 361 965 419 239
ВРВ-4,0-GQ/8D-1,7/750/380 704 361 965 419 239
ВРВ-4,5-GQ/6D-3,5/1000/380 791 413 1085 472 266
ВРВ-4,5-GQ/8D-2/750/380 791 413 1085 472 266



Технические характеристики

Модель Напря-жение/
частота, В/50Гц		 Числофаз Потреб-ляемая
мощность, кВт		 Ток, А Частота
вращения, об/мин		 Масса, кг Регулятор
скорости		 Гибкие вставки Виброи-золяторы Схема подклю-чения
тип шт.
ВРВ-2,0-GQ/4Е 220 1 0,33 1,52 1500 12,7 СРМ-500W ВГ-ВРВ-2,0-D213/242 ВГ-ВРВ-GQ-2,0-206*116 ДО 38 4 Схема №1
ВРВ-2,0-GQ/4D 380 3 0,33 0,63 1500 12,7 ATV212H075N4 ДО 38 4 Схема №3
ВРВ-2,2-GQ/4Е 220 1 0,51 2,3 1500 16,1 СРМ-800W ВГ-ВРВ-2,2-D224/253 ВГ-ВРВ-GQ-2,2-233*129 ДО 38 4 Схема №2
ВРВ-2,2-GQ/4D 380 3 0,49 0,82 1500 16,1 ATV212H075N4 ДО 38 4 Схема №4
ВРВ-2,2-GQ/6D 380 3 0,3 0,81 1000 16,1 ATV212H075N4 ДО 38 4 Схема №4
ВРВ-2,5-GQ/4Е 220 1 0,9 4,1 1500 21,5 СРМ-1000W ВГ-ВРВ-2,5-D260/289 ВГ-ВРВ-GQ-2,5-259*146 ДО 38 4 Схема №2
ВРВ-2,5-GQ/4D 380 3 0,87 1,8 1500 21,5 ATV212HU15N4 ДО 38 4 Схема №4
ВРВ-2,8-GQ/4Е 220 1 1,6 7,3 1500 29,1 Трансформ. регулятор ВГ-ВРВ-2,8-D280/309 ВГ-ВРВ-GQ-2,8-291*167 ДО 38 4 Схема №2
ВРВ-2,8-GQ/4D 380 3 1,7 3,2 1500 29,1 ATV212HU22N4 ДО 38 4 Схема №4
ВРВ-2,8-GQ/6Е 220 1 0,45 2,2 1000 29,1 СРМ-500W ДО 38 4 Схема №2
ВРВ-2,8-GQ/6D 380 3 0,45 0,85 1000 29,1 ATV212H075N4 ДО 38 4 Схема №4
ВРВ-3,1-GQ/4E 220 1 2,25 10,0 1500 36,6 Трансформ. регулятор ВГ-ВРВ-3,15-D320/349 ВГ-ВРВ-GQ-3,1-328*185 ДО 38 4 Схема №2
ВРВ-3,1-GQ/4D 380 3 2,2 4,0 1500 36,6 ATV212HU22N4 ДО 38 4 Схема №4
ВРВ-3,1-GQ/6Е 220 1 0,72 3,6 1000 32,6 СРМ-800W ДО 38 4 Схема №2
ВРВ-3,1-GQ/6D 380 3 0,78 1,5 1000 32,6 ATV212HU15N4 ДО 38 4 Схема №4
ВРВ-3,5-GQ/4D 380 3 3,5 5,9 1500 44,8 ATV212HU40N4 ВГ-ВРВ-3,15-D355/384 ВГ-ВРВ-GQ-3,5-371*211 ДО 39 4
ВРВ-3,5-GQ/6D 380 3 1,15 2,3 1000 38,8 ATV212HU15N4 ДО 39 4
ВРВ-4,0-GQ/4D 380 3 4,8 8,0 1500 66,2 ATV212HU55N4 ВГ-ВРВ-4,0-D405/434 ВГ-ВРВ-GQ-4,0-419*239 ДО 39 4
ВРВ-4,0-GQ/6D 380 3 2,8 4,85 1000 61,2 ATV212HU30N4 ДО 39 4
ВРВ-4,0-GQ/8D 380 3 1,7 3,7 750 61,2 ATV212HU22N4 ДО 39 4
ВРВ-4,5-GQ/6D 380 3 3,5 6,0 1000 70 ATV212HU40N4 ВГ-ВРВ-4,5-D450/479 ВГ-ВРВ-GQ-4,5-472*266 ДО 39 6
ВРВ-4,5-GQ/8D 380 3 2,0 4,1 750 70 ATV212HU22N4 ДО 39 6



Электрические схемы подключения

схемы подключения
