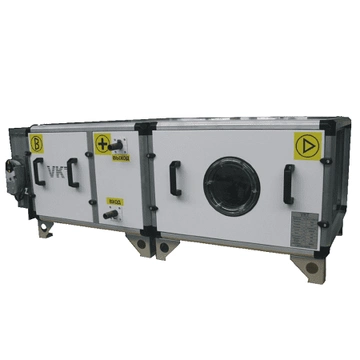

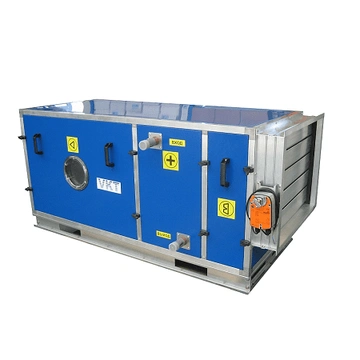

Центральный кондиционер VKC

Рзамеры и массы блоков приточной установки

  № установки 1,6 3,15 5 6,13 8 10 12,5 16 20 25 31,5 45 50 63 80 100
Ш ирина сечения В, мм 670 670 975 1280 975 1320 1320 1625 1930 1930 1930 2235 2550 2550 3160 3770
Высота сечения Н, мм 470 770 770 770 1070 1110 1410 1410 1410 1710 2010 2010 2500 2700 2700 2700
Высота рамы Н1, мм 100 100 100 100 100 120 120 120 120 120 150 150 150 150 150 150
Толщина профиля, мм 30 30 30 30 30 50 50 50 50 50 50 50 70 70 70 70
Длинна блоков L, мм Гибкая вставка G 140 140 140 140 140 140 140 140 140 140 140 140 140 140 140 140
Клапан воздуш ный S 125 125 125 125 125 125 125 125 125 125 125 125 - - - -
Клапан утепленный Ss 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160
Клапан воздушный S(1) 250 250 250 250 250 300 300 300 300 300 300 300 - - - -
Клапан утепленный Ss(2) 300 300 300 300 300 400 400 400 400 400 400 400 400 400 400 400
Камера смешения М (3) 370 370 370 370 470 510 610 610 610 710 810 810 - - - -
Камера смешения М (4) 400 400 400 400 540 560 700 700 700 840 980 980 1105 1105 1105 1105
Камера смешения М (5) 430 430 430 430 530 570 670 670 670 770 870 870 - - - -
Камера смешения М (6) 470 470 470 470 610 650 790 790 790 930 1070 1070 1105 1105 1105 1105
Фильтр с классом очистки F3 210 210 210 210 210 250 250 250 250 250 250 250 1105 1105 1105 1105
Фильтр с классом очистки F4 460 460 460 460 460 500 500 500 500 500 500 500 1105 1105 1105 1105
Фильтр с классом очистки F5-F14 760 760 760 760 760 800 800 800 800 800 800 800 1105 1105 1105 1105
Водяной нагреватель Н1 300 300 300 300 300 400 400 400 400 400 450 450 670 670 670 670
Паровой нагреватель Н2 400 400 400 400 400 450 450 450 450 450 500 500 650 650 650 650
Электрический нагреватель Н3 450 450 450 450 450 500 500 500 500 500 500 500 500 500 500 500
Водяной/фреоновый охладитель С1/С2 600 600 600 600 600 700 700 700 700 700 800 800 1140 1140 1140 1140
Вентиляторный блок Vs, Ve (7) 900 1000 1200 1200 1500 1500 1700 1700 1700 2500 2500 2500 2600 2600 2600 2600
Вентиляторный блок V (7) 1000 1400 1400 1400 1700 1700 2000 2000 2000 2200 2600 2600 2900 2900 3500 3500
Промежуточная камера К 450 450 450 450 580 580 580 580 580 580 580 580 580 580 580 580
Блок шумоглушения N (8) 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200
Пластинчатый рекуператор R 1100 1500 1500 1500 2100 2100 2600 2600 2600 рассчитывается индивидуально
Роторный рекуператор Rr 460 460 460 460 460 500 500 500 500 рассчитывается индивидуально
Блок увлажнения U1 - 1060 1060 1060 1060 1100 1100 1100 1100 1100 1100 1100 1340 1340 1340 1340
Блок увлажнения U2 - 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300
Блок увлажнения U3 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
Длинна блоков L, мм Гибкая вставка G 1 1 1 2 2 2 3 3 3 4 4 4 4 4 4 4
Клапан воздушный S 7 10 14 17 18 22 27 32 40 47 55 61 - - - -
Клапан утепленный Ss 10 17 22 28 30 37 46 50 64 77 89 116 110 110 110 110
Камера смешения М (3) 15 40 45 55 65 85 105 115 130 170 320 370 - - - -
Камера смешения М (4) 15 40 45 55 65 85 105 115 130 170 320 370 240 255 275 310
Фильтр с классом очистки F3 8 27 34 41 43 54 66 75 83 105 120 138 155 175 203 231
Фильтр с классом очистки F4, F10-F14 25 70 82 85 90 106 125 150 165 180 280 340 380 400 450 520
Фильтр с классом очистки F5-F9 25 70 82 85 90 106 125 150 165 180 280 340 380 400 450 520
Водяной/паровой нагреватель Н1/Н2 22 47 63 78 90 115 99 143 166 196 225 257 296 330 400 425
Электрический нагреватель Н3 25 52 67 86 103 127 109 158 183 216 248 283 325 363 440 467
Водяной охладитель С1 32 62 79 98 119 139 145 188 216 246 275 317 356 390 460 485
Фреоновый охладитель С2 22 47 63 78 93 115 125 143 166 196 225 257 356 390 460 485
Вентиляторный блок V 35 65 120 165 190 225 275 385 430 540 1030 1250 1000 1000 1000 1000
Промежуточная камера К 12 45 55 60 65 70 75 85 95 100 200 220 240 255 275 310
Блок шумоглушения N (4) 45 60 70 75 80 90 100 110 150 160 24 260 270 300 330 380
Пластинчатый рекуператор R 85 185 210 270 420 495 545 620 695 рассчитывается индивидуально
Роторный рекуператор Rr 80 100 145 165 165 245 265 305 345 рассчитывается индивидуально
Блок увлажнения U1/U2/U3 70 70 85 105 110 120 140 155 245 240 240 300 850 950 1400 1600
  1. (1) длина блока внутреннего воздушного клапана;
  2. (2) длина блока внутреннего утепленного клапана;
  3. (3) длина блока смешения с внешним воздушным клапаном;
  4. (4) длина блока смешения с внешним утепленным клапаном;
  5. (5) длина блока смешения с внутренним воздушным клапаном;
  6. (6) длина блока смешения с внутренним утепленным клапаном;
  7. (7) указана максимальная длина блока для конкретного типоразмера;
  8. (8) указана стандартная длина блока, возможно изготовление блоков шумоглушения длиной 500,600,900,1000,1500.

Полная информация о центральных кондиционерах в каталоге - Подробнее
