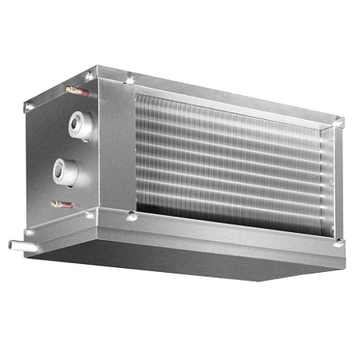

Фреоновый охладитель для прямоугольных каналов WHR-R

Категории


Стандартные позиции в наличии на складе.

Охладители фреонового типа серии WHR-R – удобные и практичные устройства, предназначенные для установки в прямоугольные вентиляционные каналы. Их также часто устанавливают в системах кондиционирования жилых и нежилых помещений. Устройства стойко выдерживают перепады температур и высокую влажность.

Особенности и характеристики фреоновых охладителей

Прочный корпус фреонового охладителя изготавливается из оцинкованного листа стали. Это делает его устойчивым к высокой влажности, благодаря чему система сохраняет свои характеристики в течение длительного периода времени. В качестве хладагента используется фреон, представляющий собой специальную незамерзающую смесь. Теплообменник изготавливается из медных труб, но с алюминиевым оребрением.

При пайке используется серебро, благодаря чему обеспечивается способность теплообменника выдерживать рабочее давление в 16 бар. Продуманность конструкции обуславливается тем, что профиль из усиленного пластика имеет особое сечение криволинейного типа. Это позволяет улавливать капли воды и направлять их в блок каплеуловителя, обеспечивая отвод конденсата и накопление его в поддоне с оцинкованной защитой.

Главные достоинства охладителя

К главным преимуществам такого устройства относятся:

  1. наличие теплоизолированного материала на внешней поверхности поддона для дренажа;
  2. легкий по весу и устойчивый к коррозии теплообменник, изготовленный из медно-алюминиевого состава;
  3. монтаж устройства прямо в вентиляционный канал;
  4. наличие встроенных элементов в виде патрубков для слива теплоносителя и отвода лишнего воздуха;
  5. использование безопасного хладагента в системе.

Сфера применения охладителей включает в себя прямоугольные канальные системы самых разных приточно-вытяжных вентиляций как жилых, так и нежилых, офисных, производственных, общественных помещений.

Технические характеристики

  1. Типоразмеры в диапазоне от 400х200/3 до 1 000х500/3.
  2. Расход воздуха от 775 до 4 850 м3/ч.
  3. Мощность теплообменника от 4,49 до 29,1 кВт.
  4. Уровень аэродинамического сопротивления: от 88 до 91 Па.

Монтаж устройства осуществляется при помощи фланцев воздуховодов. Воздухоотводчик монтируется в наивысшей точке. Все устройства крепятся только горизонтально, что обеспечивает эффективный отвод конденсата и воздуха.

Чтобы купить фреоновый охладитель для прямоугольных каналовобращайтесь в нашу компанию ООО «КВС-Инжениринг». Мы уже много лет занимаемся поставками оборудования. Все устройства высокого качества, что подтверждается сертификатами. Для заказа оборудования звоните по телефону +375 (29) 665-09-69!

Габаритные и присоединительные размеры WHR-R

Фреоновый канальный охладитель

Модель Размеры
W1 W2 H1 H2 d1 d2
WHR-W 400x200/3 420 520 222 281 33,5 33,5
WHR-R 400x200/3 12 16
WHR-W 500x250/3 520 620 272 331 33,5 33,5
WHR-R 500x250/3 12 16
WHR-W 500x300/3 520 620 322 381 33,5 33,5
WHR-R 500x300/3 12 16
WHR-W 600x300/3 620 720 322 381 33,5 33,5
WHR-R 600x300/3 12 16
WHR-W 600x350/3 620 720 372 431 33,5 33,5
WHR-R 600x350/3 16 22
WHR-W 700x400/3 720 820 422 481 33,5 33,5
WHR-R 700x400/3 16 22
WHR-W 800x500/3 820 920 522 581 33,5 33,5
WHR-R 800x500/3 22 28
WHR-W 1000x500/3 1020 1140 522 597 33,5 33,5
WHR-R 1000x500/3 22 28



Технические характеристики

Типоразмер Расход воздуха, м3/ч Водяные охладители
WHR-R
Температура
воздуха
теплообменника, ° С
Мощность
теплооменника, кВт
Аэродинамическое
сопротивление
теплообменника, Па
400*200/3 775 16,3 4,49 88
500*250/3 1210 16,2 7 91
500*300/3 1460 16,3 8,35 92
600*300/3 1760 16,2 10,3 94
600*350/3 2040 16,2 12 93
700*400/3 2760 16,2 16,2 97
800*350/3 3880 16,2 22,6 88
1000*500/3 4850 16,1 29,1 91
