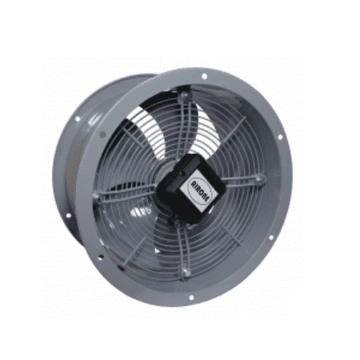

Вентиляторы осевые настенные АХ с внешнероторным двигателем

Габаритные и присоединительные размеры ...200

Модель	Размеры, мм
	A
...4D(E)-200S(B)-H5Z	47
...2D(E)-200S(B)-H5Z	42



Габаритные и присоединительные размеры ...250

Модель	Размеры, мм
	A
...4D(E)-250S(B)-H5Z	41
...2D(E)-250S(B)-H5Z	31
...2D(E)-250S(B)-E5Z	155	40	28



Габаритные и присоединительные размеры ...300

Модель	Размеры, мм
	A	B	C
...4D(E)-300S(B)-H5Z	92	45.5	5
...2D(E)-300S(B)-H5Z	92	46.5	5
...4D(E)-300MS(B)-E6L	102	12.5	6
...4D(E)-300FS(B)-H5L	92	20	5



Габаритные и присоединительные размеры ...350

Модель
	A
...4D(E)-350S(B)-H5L	5
...6D(E)-350S(B)-H5L	5
...4D(E)-350MS(B)-H5L	5
...6D(E)-350MS(B)-H5L	5
...4D(E)-350FS(B)-H7L	7
...6D(E)-350TS(B)-H7L	7



Габаритные и присоединительные размеры ...400



Модель
	A
...4E(D)-400S(B)-H5L	5
...6E(D)-400S(B)-H5L	5
...4E(D)-400MS(B)-H5L	5
...6E(D)-400MS(B)-H5L	5
...4E(D)-400TS(B)-H7L	7
...6E(D)-400TS(B)-H6L	6
...4D-400FS(B)-H7F	7



Габаритные и присоединительные размеры ...420

Модель	Размеры, мм
	A	C
...4D(E)-450S(B)-H5L	102	5
...6D(E)-450S(B)-H5L	102	5
...4D(E)-450MS(B)-H5L	102	5
...6D(E)-450GS(B)-H7L	138	5
...4D(E)-450GS(B)-H7L	138	7
...4D(E)-450TS(B)-H7L	138	7
...4D-450FS(B)-H7F	102	7



Габаритные и присоединительные размеры ...500

Модель
	A
...4D(E)-500S(B)-H5L	5
...6D(E)-500S(B)-H5L	5
...4D(E)-500MS(B)-H6L	6
...4D(E)-500GS(B)-H7L	7
...6D(E)-500GS(B)-H7L	7
...4D-500TS(B)-H7L	7
...6D-500TS(B)-H7L	7
...4D-500FS-H7F	7



Габаритные и присоединительные размеры ...550



Модель
	A
...4D(E)-550S(B)-H5L	5
...6D(E)-550S(B)-H5L	5
...4D(E)-550MS(B)-H5L	5
...6D-550MS(B)-H5L	5
...4D-550TS(B)-H7L	7
...4D-550TS(B)-H7L	7
...6D-550FS(B)-H7L	7



Габаритные и присоединительные размеры ...600



Модель
	A
...4D(E)-600S(B)-H5L	5
...6D(E)-600S(B)-H5L	5
...4D(E)-600MS(B)-H5L	5
...6D-600MS(B)-H6L	6



Габаритные и присоединительные размеры ...630

Модель
	A
...4D(E)-630S(B)-C5L	5
...6D(E)-630S(B)-C5L	5
...4D-630MS(B)-C5L	5
...6D-630MS(B)-C6L	6
