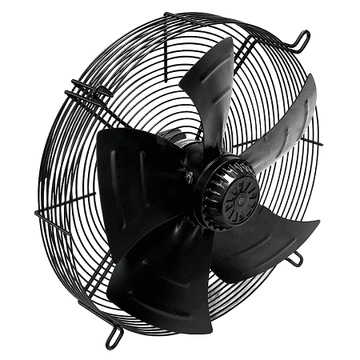

Вентиляторы осевые с защитной решеткой AXG
Категории
Стандартные позиции в наличии на складе.
Изделие соответствует требованиям: СТБ 1915-2020.
Габаритные и присоединительные размеры...200
| Модель | Размеры, мм | ||
| A | B | C | |
| ...4D(E)-200S(B)-D5Z | 140 | 29 | 17 |
| ...2D(E)-200S(B)-D5Z | 145 | 34 | 22 |
Габаритные и присоединительные размеры...250
| Модель | Размеры, мм | ||
| A | B | C | |
| ...4D(E)-250S(B)-D5Z | 145 | 30 | 18 |
| ...2D(E)-250S(B)-D5Z | 155 | 40 | 28 |
Габаритные и присоединительные размеры...300
| Модель | Размеры, мм | ||||
| A | B | C | D | E | |
| ...4D(E)-300S(B)-D5Z | 155 | 40 | 92 | 24 | 5 |
| ...2D(E)-300S(B)-D5Z | 162 | 47 | 92 | 37 | 5 |
| ...4D(E)-300MS(B)-E6L | 175.5 | 60.5 | 102 | 51 | 6 |
| ...4D(E)-300fS(B)-E6L | 155 | 40 | 92 | 40.5 | 5 |
Габаритные и присоединительные размеры...315
Габаритные и присоединительные размеры...330
Габаритные и присоединительные размеры...350
Габаритные и присоединительные размеры...400
| Модель | Размеры, мм | ||||
| A | B | C | D | E | |
| …4E(D)-400S(B)-E5L | 187.5 | 62.5 | 90 | 470 | 5 |
| …6E(D)-400S(B)-E5L | 187.5 | 62.5 | 90 | 470 | 5 |
| …4E(D)-400MS(B)-E5L | 200 | 75 | 90 | 470 | 5 |
| …6E(D)-400MS(B)-E5L | 200 | 75 | 90 | 470 | 5 |
| …4E(D)-400GS(B)-E7L | 200 | 75 | 102 | 455 | 7 |
| …6E(D)-400TS(B)-E6L | 200 | 75 | 102 | 470 | 6 |
| …4D-400FS(B)-E7F | 187.5 | 62.5 | 90 | 470 | 7 |
Габаритные и присоединительные размеры...420
Габаритные и присоединительные размеры...450
| Модель | Размеры, мм | |||||
| A | B | C | D | E | F | |
| …4D(E)-450S(B)-E5L | 200 | 70 | 90 | 102 | 522 | 5 |
| …6D(E)-450S(B)-E5L | 200 | 70 | 90 | 102 | 522 | 5 |
| …4D(E)-450MS(B)-E5L | 200 | 70 | 90 | 102 | 522 | 5 |
| …6D(E)-450GS(B)-E7L | 214 | 89 | 95 | 138 | 515 | 7 |
| …4D(E)-450GS(B)-E7L | 214 | 89 | 95 | 138 | 515 | 7 |
| …4D-450TS(B)-E7L | 214 | 89 | 95 | 138 | 515 | 7 |
| …4D-450FS(B)-E7F | 200 | 70 | 90 | 102 | 522 | 7 |
Габаритные и присоединительные размеры...500
| Модель | Размеры, мм | ||
| A | B | C | |
| …4D(E)-500S(B)-E5L | 200 | 70 | 5 |
| …6D(E)-500S(B)-E5L | 200 | 70 | 5 |
| …4D(E)-500MS(B)-E6L | 214 | 84 | 6 |
| …4D(E)-500GS(B)-E7L | 234 | 104 | 7 |
| …6D(E)-500GS(B)-E5L | 234 | 104 | 7 |
| …4D(E)-500TS(B)-E7L | 234 | 104 | 7 |
| …6D(E)-500TS(B)-E7L | 214 | 84 | 7 |
| …4D-500FS-E7F | 200 | 70 | 7 |
| …4D(E)-500FS-E4F | 214 | 77.5 | 4 |
| …46D-500S-E4F | 214 | 77.5 | 4 |
Габаритные и присоединительные размеры...550
| Модель | Размеры, мм | ||
| A | B | C | |
| …4D(E)-550S(B)-E5L | 214 | 84 | 5 |
| …6D(E)-550S(B)-E5L | 214 | 84 | 5 |
| …4D(E)-550MS(B)-E5L | 214 | 84 | 5 |
| …6D-550MS(B)-E5L | 214 | 84 | 5 |
| …4D-550TS(B)-E7L | 234 | 104 | 7 |
| …6D-550TS(B)-E7L | 214 | 84 | 7 |
| …4D-550FS(B)-E7F | 214 | 84 | 7 |
Габаритные и присоединительные размеры...560
Габаритные и присоединительные размеры...600
| Модель | A |
| …4D(E)-600S(B)-E5L | 5 |
| …6D(E)-600S(B)-E5L | 5 |
| …4D(E)-600MS(B)-E5L | 5 |
| …6D(E)-600MS(B)-E6L | 6 |
Габаритные и присоединительные размеры...630
| Модель | Размеры, мм | |||
| A | B | C | D | |
| …4D(E)-630S(B)-E5L | 234 | 95 | 30 | 5 |
| …6D(E)-630S(B)-E5L | 234 | 95 | 30 | 5 |
| …4D-630MS(B)-E5L | 234 | 95 | 30 | 5 |
| …6D-630MS(B)-E6L | 234 | 95 | 30 | 6 |
| …6D-630S(B)-E5F | 262 | 115 | 38 | 5 |
Габаритные и присоединительные размеры...710
| Модель | A |
| …6D-710S(B)-E6L | 6 |
| …8D-710S(B)-E6L | 6 |
| …6D-710MS(B)-E7L | 7 |
Габаритные и присоединительные размеры...800
Габаритные и присоединительные размеры...910
