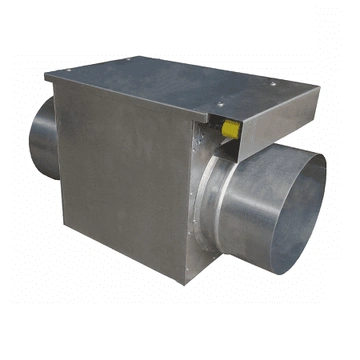

Водяной канальный нагреватель ЕОК для круглых воздуховодов

Категории


Нагреватель серии ЕОК – удобный и функциональный агрегат, который обеспечивает быстрый и эффективный подогрев воздуха в каналах круглого сечения. Система отличается надёжностью, что обуславливается прочным корпусом и продуманной конструкцией, благодаря чему отлично справляется с высокой нагрузкой. Агрегат хорошо подходит для нагрева воздуха в современных вентиляционных комплексах и системах.

Особенности и специфика оборудования

Корпус изделия изготавливается из оцинкованной стали, а внутренние компоненты – из нержавеющего металла, что делает его устойчивым к перепадам температур и высокой влажности. Нагреватель имеет климатическое исполнение уровня УХЛ 4, поэтому предусматривает размещение в помещениях, которые защищены от негативного воздействия атмосферных осадков.

При монтаже стоит проявить особую внимательность, чтобы направление воздушного потока совпадало со стрелкой, указанной на корпусе. Канальный нагреватель для круглых каналов оснащён 2-мя термостатами, один из которых имеет систему автоматического перезапуска. Управление устройством предусматривается за счёт внешнего регулятора модификации Pulser или ТТС (тиристора). Из основных технических параметров можно выделить:

  1. начальная скорость воздушного потока – не менее 1,5 м/с;
  2. класс защиты – уровень IP 43;
  3. пороговая температура – 60°С;
  4. мощность – в диапазоне от 0,3 до 12 кВт, в зависимости от модификации;
  5. вес – от 2 до 10 кг.

Водяной канальный нагреватель серии ЕОК может быть установлен не только вертикально, но и горизонтально. Короб для соединения допускается располагать как сверху, так и сбоку.

Условия эксплуатации и сфера применения

Водяной канальный нагреватель ЕОК устанавливается как в жилых, так и нежилых помещениях. Удобство эксплуатации даёт возможность применять его фактически в любых условиях, но только не на открытом пространстве, поскольку оборудование должно быть защищено от УФ-лучей, мороза и прямого воздействия дождя.

Наша компания «КВС-Инжениринг» предлагает купить круглый канальный нагреватель, высокое качество которого подтверждается соответствующими сертификатами. К преимуществам нашей фирмы относятся:

  1. выгодные цены на оборудование;
  2. широкий ассортимент вентиляционных агрегатов;
  3. заводская гарантия качества;
  4. организация доставки в любую точку Республики Беларусь.

Мы уже много лет занимаемся поставками оборудования от ведущих российских производителей, поставляя, в том числе, воздуховоды, решетки, диффузоры, сетевые элементы, фильтры и прочее. По любым вопросам звоните по номеру телефона +375 (29) 66-50-969!

Габаритные и присоединительные размеры ЕОК

присоединительные размеры ЕОК

Технические характеристики EOK

Модель Мощность, кВт Напряжение, В Тиристорное управление Схема подключения Кг.
EOK 100/0,3-1 0,3 230/1 Pulsar 1 2
EOK 100/0,6-1 0,6 230/1 Pulsar 1 2
EOK 100/1,2-1 1,2 230/1 Pulsar 1 3
EOK 100/1,8-1 1,8 230/1 Pulsar 1 3
EOK 100/2,4-1 2,4 230/1 Pulsar 1 3
EOK 125/1,2-1 1,2 230/1 Pulsar 1 3
EOK 125/1,8-1 1,8 230/1 Pulsar 1 3
EOK 125/2,4-1 2,4 230/1 Pulsar 1 3
EOK 160/1,2-1 1,2 230/1 Pulsar 1 3
EOK 160/2,4-1 2,4 230/1 Pulsar 1 4
EOK 160/3,0-1 3,0 230/1 Pulsar 1 4
EOK 160/5,0-2 5,0 400/2 Pulsar 2 4
EOK 160/6,0-2 6,0 400/2 Pulsar   4
EOK 160/6,0-3 6,0 400/3 TTCONE 3,4 4
EOK 200/2,4-2 2,4 230/1 Pulsar 1 4
EOK 200/3,0-2 3,0 230/1 Pulsar 1 5
EOK 200/5,0-2 5,0 400/2 Pulsar 2 6
EOK 200/6,0-2 6,0 400/2 Pulsar 2 6
EOK 200/6,0-3 6,0 400/3 TTCONE 3,4 6
EOK 250/3,0-1 3,0 230/1 Pulsar 1 5
EOK 250/6,0-2 6,0 400/2 Pulsar 2 6
EOK 250/6,0-3 6,0 400/3 TTCONE 3,4 6
EOK 250/9,0-3 9,0 400/3 TTCONE 3,4 6
EOK 250/12,0-3 12,0 400/3 TTCONE 3,4 8
EOK 315/3,0-1 3,0 230/1 Pulsar 1 6
EOK 315/6,0-1 6,0 400/2 Pulsar 2 7
EOK 315/6,0-3 6,0 400/3 TTCONE 3,4 7
EOK 315/9,0-3 9,0 400/3 TTCONE 3,4 8
EOK 315/12,0-3 12,0 400/3 TTCONE 3,4 9
EOK 400/9,0-3 9,0 400/3 TTCONE 3,4 9
EOK 400/12,0-3 12,0 400/3 TTCONE 3,4 10



Падение давления на воздухонагревателе ЕОК

Падение давления на воздухонагревателе ЕОК

Температура поверхности элементов (ТЭНов) ЕОК

Температура поверхности элементов (ТЭНов) ЕОК

Расшифровка обозначения электронагревателя

Расшифровка обозначения

Схемы электрических соединений ЕОК

Схемы электрических соединений ЕОК
