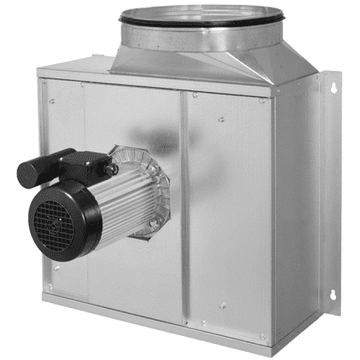

Вытяжной кухонный вентилятор

Категории


Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2008.

Габаритные и присоединительные размеры

кухонный вытяжной вентилятор

Модель A, мм B, мм C, мм
MPX 225 E2 461 224 357
MPX 280 E2 591 254 444
MPX 315 E2 699 269 599



Габаритные чертежы MPX 225 E2

кухонный вентилятор

Габаритные чертежы MPX 280 E2

вентилятор для кухни

Габаритные чертежы MPX 315 E2

 вентилятор

 Технические характеристики

Модель m3/h Lwa2
dB(A)
Lwa5
dB(A)
W A
Hz
max. t
среды
MPX 225 E2 1497 70 76 269 1.9 230/50 80
MPX 280 E2 3209 76 86 703 4.1 230/50 80
MPX 315 E2 4086 79 90 1189 7.6 230/50 80



Монтажная схема

Монтажная схема вентилятора
