Крышный вентилятор с горизонтальным выпуском

Категории

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

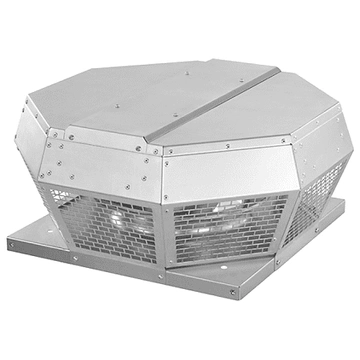

Крышный вентилятор с горизонтальным выпуском ROOF-H предназначен для установки на крышах зданий и строений с кровлей любого типа независимо от угла ската. Устройство представляет собой небольшой металлический корпус в виде моноблока с горизонтальным типом выпуска воздуха. Оборудование используется в качестве элементов вытяжных вентиляционных систем жилых построек, объектов общественного, промышленного и административного назначения. Основными задачами являются удаление воздушных масс, дыма, а также прочих невзрывоопасных газовоздушных смесей из помещения.

Вентиляторы изготавливают из металлов и их сплавов. Чаще всего их выполняют из углеродистой или нержавеющей стали, также они могут быть во взрывозащищённом исполнении. Крышный вентилятор ROOF-H изготовлен из сплава алюминия. Он оснащён загнутыми назад лопатками, регулятором скорости, имеет встроенный термодатчик, а также необслуживаемый шариковый подшипник.

Такой тип изделий защищён от загрязнений и обладает высоким коэффициентом полезного действия. Для получения дополнительной информации по заказу товара звоните нам по номерам телефонов: +375 (29) 62-62-100 или +375 (29) 66-50-969.

Габаритные размеры ROOF-H

Модель	A	B	C	D	E	F	G	N	M	d	кг.
ROOF-H 190 E2 40	190	3200	100	337	388	95.5	245	311	95.5	213	4.7
ROOF-H 190 E4 30	190	3200	100	337	388	95.5	245	311	95.5	213	4.5
ROOF-H 220 E2 30	190	4000	100	337	388	95.5	245	311	95.5	213	4.9
ROOF-H 220 E4 30	190	3200	100	337	388	95.5	245	311	95.5	213	5.0
ROOF-H 250 E4 30	190	3200	130	337	388	95.5	245	311	95.5	213	5.4
ROOF-H 280 E4 30	249	3000	100	437	541	135	330	411	135	286	7.9
ROOF-H 315 E4 30	249	3000	100	437	540	135	330	411	135	286	7.8
ROOF-H 355 E4 30	333	2900	100	598	745	195	450	572	195	438	16.5
ROOF-H 400 E4 30	333	2900	100	598	745	195	450	572	195	438	19.5
ROOF-H 450 D4 30	418	2900	100	670	860	222	535	653	222	438	29.7
ROOF-H 500 D4 30	418	2900	100	670	860	222	535	653	222	438	42
ROOF-H 560 D4 30	572	2900	100	931	1165	314	750	914	314	605	51

Габаритные размеры ROOF-H...EC

Технические характеристики ROOF-H

Модель	Pa	m3/h	Lwa2 dB(A)	Lwa5 dB(A)	W	A	V Hz	max. t среды
ROOF-H 190 E2 40	370	490	-	63	50	0.3	230/50	70
ROOF-H 190 E4 30	100	270	-	51	18	0.2	230/50	70
ROOF-H 220 E2 30	490	890	-	67	110	0.6	230/50	60
ROOF-H 220 E4 30	130	450	-	50	21	0.2	230/50	80
ROOF-H 250 E4 30	155	690	-	62	51	0.3	230/50	70
ROOF-H 280 E4 30	200	1270	-	59	86	0.4	230/50	70
ROOF-H 315 E4 30	260	1885	-	61	115	0.6	230/50	80
ROOF-H 355 E4 30	380	3020	-	70	255	1.3	230/50	40
ROOF-H 400 E4 30	480	4335	-	70	456	2.7	230/50	65
ROOF-H 450 D4 30	570	5870	-	73	690	1.5	400/50	60
ROOF-H 500 D4 30	900	9240	-	76	1507	3.5	400/50	55
ROOF-H 560 D4 30	780	11950	-	81	1958	4.8	400/50	60

Технические характеристики ROOF-H...EC

Модель	Pa	m3/h	Lwa2 dB(A)	Lwa5 dB(A)	W	A	V Hz	max. t среды
ROOF-H 190 EC 30	650	670	-	73	93	0.3	230/50	60
ROOF-H 220 EC 30	530	1000	-	68	120	1	230/50	60
ROOF-H 250 EC 30	600	1380	-	75	196	1.6	230/50	70
ROOF-H 280 EC 30	790	2015	-	74	283	2	230/50	55
ROOF-H 355 EC 30	430	3100	-	67	165	1.4	230/50	60
ROOF-H 400 EC 30	850	5430	-	72	506	2.3	230/50	50
ROOF-H 450 EC 30	630	6230	-	71	511	2.4	230/50	50
ROOF-H 500 EC 30	1070	9650	-	76	1328	2.1	230/50	50
ROOF-H 560 EC 30	880	13100	-	-	2334	3.6	230/50	60
ROOF-H 630 EC 30	845	16280	-	-	2757	4.2	230/50	65
