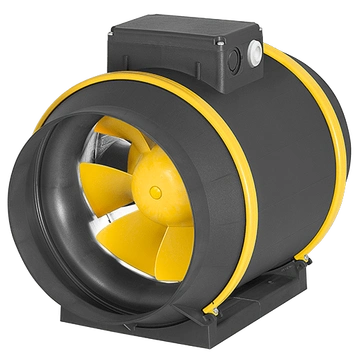

Вентилятор канальный круглый энергосберегающий NZM

Категории

Заявка на расчет
бюджета на вентиляцию

Материал: пластмасса.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Габаритные и присоединительные размеры серия M

габаритные размеры вентилятора

Модель  A, мм   Б, мм   K, мм   ØД, мм   E, мм   Ф, мм  Kг.
 NZM 150L E2M 01  309 204 239 149 25 25 2,4
NZM 160L E2M 01 289 204 239 159 25 25 2,5
NZM 200 E2M 01 325 246 280 199 25 25 4,0
NZM 250 E2M 01 215 264 300 249 25 25 5,7
NZM 280 E2M 01 280 293 328 279 29,6 29,6 7,7
NZM 315 E2M 01 300 227 366,5 314 29,7 29,7 12,4
NZM 400 E4M 01 350 411 458 399 49 49 15,7

Габаритные и присоединительные размеры серия EC

Модель  A, мм   Б, мм   K, мм   ØД, мм   E, мм   Ф, мм  Kг.
 NZM 150L EC 01  309 204 239 149 25 25 2,4
NZM 160L EC 01 289 204 239 159 25 25 2,6
NZM 200 EC 01 325 246 280 199 25 25 3,2
NZM 250 EC 01 215 264 300 249 25 25 5,7
NZM 280 EC 01 280 293 328 279 29,6 29,6 5,5
NZM 315 EC 01 300 227 366,5 314 29,7 29,7 6,8
NZM 315 EC 01 325 367 407 354 49,7 49,7 8,7
NZM 355 EC 02 325 365 401 354 49,7 49,7 9,8
NZM 400 E4M 01 350 410 458 399 49 49 11,6

Габаритные и присоединительные размеры серия E

Габаритные и присоединительные размеры серия E

Модель  A, мм   Б, мм   K, мм   ØД, мм    Kг.
  NZM 100L E2 01   231 26 99   0,8
NZM 125 E2 01 125 25 124,04   0,7
NZM 125L E2 01 258 26 124,1 164,9 1,2
NZM 150 E2 01 135 25 159   1,0
NZM 160 E2 01 135 25 159   1,0
NZM 125 E2 02 125 25  124,04    0,7
NZM 150 E2 02 135 25 149   1,0
NZM 160 E2 02 135 25 159   1,0
