Канальный датчик температуры HTF-PT1000

Категории

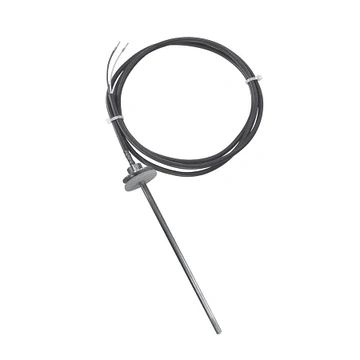

Датчик HTF-PT1000 – прибор, который используется для замера воздуха (температуры) внутри каналов в комплексах вентилирования, кондиционирования, холодоснабжения и промышленного отопления. Он представляет собой защитную трубу, которая производится из сертифицированной высококачественной стали и электрический кабель, предназначенный для питания.

Конструкция и особенности эксплуатации

Принцип работы устройства заключается в использовании электросопротивления элемента, который располагается в специальной трубке. Для этого внутри располагается резистор, выполненный из платинового материала (PT1000). Он стойко переносит высокие нагрузки.

Установка производится при помощи специального соединительного фланцевого элемента. Канальный регулятор температуры воздуха имеет пассивный тип измерителя, что делает его универсальным в применении. Метизы фланца при монтаже затягиваются равномерно и очень аккуратно. Из технических характеристик выделяют:

  1. длину присоединительного кабеля – 2 метра;
  2. климатическое исполнение – на уровне IP54;
  3. пределы температурных изменений: от -35 до +105°C;
  4. наличие защитной гильзы;
  5. силу измерительного тока – 1 мА.

Канальный датчик HTF-PT1000 производится европейским изготовителем SHUFT (Дания), поэтому устройство соответствует по качеству своего исполнения требованиям DIN EN 60751.

Основные преимущества

  1. лёгкая установка;
  2. неприхотливость в использовании;
  3. устойчивость к длительным нагрузкам;
  4. компактные габариты.

Область применения канального устройства включает в себя газовые сферы. Они отличаются уровнем влажности воздуха, а также температурой окружающей среды. Широкий диапазон замеров даёт возможность применять устройство в комплексах вентиляции и кондиционирования воздуха, причём самых разных систем.

Если вы хотите выгодно купить канальный датчик температуры, обращайтесь в компанию «КВС-Инжениринг». Мы уже много лет занимаемся реализацией вентиляционного оборудования от ведущих отечественных и европейских производителей. Доставка производится по всей территории Республики Беларусь. Звоните по телефону +375 29 62 62 100, мы ответим на ваши вопросы!

Габаритные размеры

Габаритные и присоединительные размеры

Технические характеристики

Диапазон измерения -35...+105oC
Выход Пассивный
Измерительный ток Прибл. 1 мА
Защитная трубка Высококачественная сталь
Размеры защитной трубки Ø6 мм, L=200 мм
Кабель 2х0,25 мм 2,2 м, ПВХ,
с зачищенными концами с наконечниками
Сопротивление изоляции >100 Мом при 20oC (500 B=)
Допустимые перегрузки <0,5G
Класс защиты III (по DIN 60730)
Степень защиты IP54



Монтаж

Монтаж датчика
