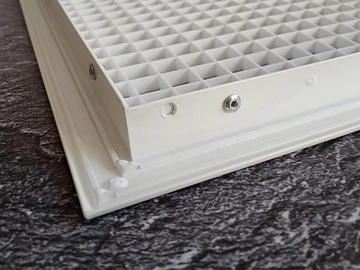

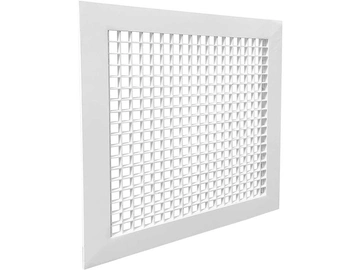

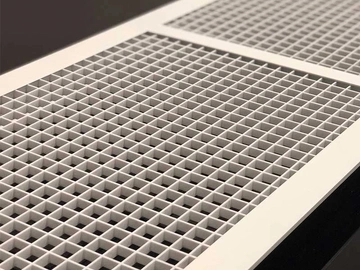

Сотовая решетка с ячеистым полотном СВР-П

Категории


Материал: Пластик.

Изделие соответствует требованиям: СТБ 1915-2020.

Место применения
В воздуховод
Серия решетки СВР
Вид решетки Сотовые
Способ монтажа
Встраиваемая
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал Пластик



Габаритно - посадочные размеры СВР-П

AxB - Размеры решетки

При стороне А> 600 мм устанавливается Т- образный профиль 20х20

Схема



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) СВР

Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
200
m, кг 0,0319 0,0401 0,0483 0,0565 0,0647 0,0729 0,0811 0,0893 0,0975 0,1057 0,1138 0,122 0,1302 0,1384 0,1466 0,1548 0,163 0,1712 0,1794 0,1876 0,1957
Fс.с., м2 0,26 0,29 0,33 0,36 0,39 0,43 0,46 0,49 0,52 0,56 0,59 0,62 0,66 0,69 0,72 0,75 0,79 0,82 0,85 0,89 0,92
250
m, кг 0,0401 0,0504 0,0607 0,071 0,0813 0,0916 0,1019 0,1122 0,1225 0,1327 0,143 0,1533 0,1636 0,1739 0,1842 0,1945 0,2048 0,2151 0,2254 0,2356 0,2459
Fс.с., м2 0,29 0,33 0,37 0,4 0,44 0,47 0,51 0,54 0,58 0,62 0,65 0,69 0,72 0,76 0,79 0,83 0,87 0,9 0,94 0,97 1,01
300
m, кг 0,0483 0,0607 0,0731 0,0855 0,0979 0,1103 0,1227 0,1351 0,1474 0,1598 0,1722 0,1846 0,197 0,2094 0,2218 0,2342 0,2466 0,259 0,2713 0,2837 0,2961
Fс.с., м2 0,33 0,37 0,4 0,44 0,48 0,52 0,56 0,6 0,64 0,67 0,71 0,75 0,79 0,83 0,87 0,91 0,95 0,98 1,02 1,06 1,1
350
m, кг 0,0565 0,071 0,0855 0,1 0,1145 0,129 0,1435 0,1579 0,1724 0,1869 0,2014 0,2159 0,2304 0,2449 0,2594 0,2739 0,2884 0,3028 0,3173 0,3318 0,3463
Fс.с., м2 0,36 0,4 0,44 0,48 0,53 0,57 0,61 0,65 0,69 0,73 0,78 0,82 0,86 0,9 0,94 0,98 1,02 1,07 1,11 1,15 1,19
400
m, кг 0,0647 0,0813 0,0979 0,1145 0,1311 0,1477 0,1642 0,1808 0,1974 0,214 0,2306 0,2472 0,2638 0,2804 0,297 0,3136 0,3301 0,3467 0,3633 0,3799 0,3965
Fс.с., м2 0,39 0,44 0,48 0,53 0,57 0,62 0,66 0,7 0,75 0,79 0,84 0,88 0,93 0,97 1,02 1,06 1,1 1,15 1,19 1,24 1,28
450
m, кг 0,0729 0,0916 0,1103 0,129 0,1477 0,1663 0,185 0,2037 0,2224 0,2411 0,2598 0,2785 0,2972 0,3159 0,3346 0,3532 0,3719 0,3906 0,4093 0,428 0,4467
Fс.с., м2 0,43 0,47 0,52 0,57 0,62 0,66 0,71 0,76 0,8 0,85 0,9 0,95 0,99 1,04 1,09 1,14 1,18 1,23 1,28 1,33 1,37
500
m, кг 0,0811 0,1019 0,1227 0,1435 0,1642 0,185 0,2058 0,2266 0,2474 0,2682 0,289 0,3098 0,3306 0,3514 0,3721 0,3929 0,4137 0,4345 0,4553 0,4761 0,4969
Fс.с., м2 0,46 0,51 0,56 0,61 0,66 0,71 0,76 0,81 0,86 0,91 0,96 1,01 1,06 1,11 1,16 1,21 1,26 1,31 1,36 1,41 1,46
550
m, кг 0,0893 0,1122 0,1351 0,1579 0,1808 0,2037 0,2266 0,2495 0,2724 0,2953 0,3182 0,3411 0,364 0,3868 0,4097 0,4326 0,4555 0,4784 0,5013 0,5242 0,5471
Fс.с., м2 0,49 0,54 0,6 0,65 0,7 0,76 0,81 0,86 0,92 0,97 1,02 1,08 1,13 1,18 1,24 1,29 1,34 1,4 1,45 1,5 1,55
600
m, кг 0,0975 0,1225 0,1474 0,1724 0,1974 0,2224 0,2474 0,2724 0,2974 0,3224 0,3474 0,3724 0,3973 0,4223 0,4473 0,4723 0,4973 0,5223 0,5473 0,5723 0,5973
Fс.с., м2 0,52 0,58 0,64 0,69 0,75 0,8 0,86 0,92 0,97 1,03 1,08 1,14 1,2 1,25 1,31 1,37 1,42 1,48 1,53 1,59 1,65
