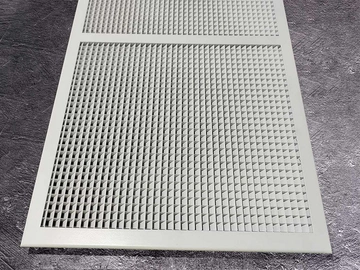

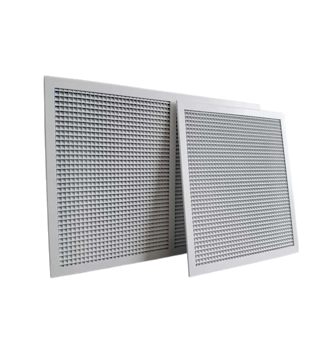

Вентиляционная решетка СВР-45 с косыми сотами

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о ячеистой вентиляционной решетке СВР-45 с косыми сотами - Подробнее

Ячеистая вентиляционная решетка СВР-45 с косыми сотами подходит для установки в жилых, коммерческих и промышленных помещениях. Ее конструкция с наклонными сотами обеспечивает эффективное распределение воздушных потоков и защиту от попадания посторонних предметов. Решетка идеально подходит для установки в системах кондиционирования, вентиляционных фасадах и воздуховодах.

Устройство решетки

Решетка СВР-45 состоит из множества ячеек с косыми сотами, расположенных под углом 45 градусов. Такая конструкция не только улучшает аэродинамические свойства, но и предотвращает прямое проникновение пыли, насекомых или крупных частиц. Каркас изделия выполнен из алюминия. Размеры решетки стандартизированы, что упрощает ее интеграцию в существующие системы вентиляции. Однако, по запросу, возможно изготовление решетки в пределах от 100х100 мм до 1200х1200 мм.

Материалы

Для производства решетки СВР-45 используется высококачественный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001), что гарантирует устойчивость к коррозии и механическим повреждениям. Покрытие может быть выполнено порошковой краской в различных цветах (RAL), по умолчанию же решетки окрашивают в белый цвет RAL 9016.

Монтаж

Дополнительно могут быть установлены пружинные защелки для скрытого монтажа или отверстия на лицевой стороне. Установка решетки СВР-45 возможна как с помощью саморезов, так и с помощью пружинной защелки.

Преимущества работы с нами

Широкий ассортимент вентиляционных решеток с гарантией качества.
Индивидуальный подбор материалов и цветовых решений.
Быструю доставку по всей территории РБ.
Профессиональную консультацию по монтажу и эксплуатации.

Если вы хотите купить ячеистую вентиляционную решетку СВР-45 с косыми сотами или у вас остались вопросы – оставьте заявку в форме обратной связи, и наш специалист свяжется с вами в ближайшее время. Также вы можете позвонить нам по телефонам +375(29)62-62-100 или +375(29)66-50-969 для оперативной консультации.

Место применения	В стены
Серия решетки	СВР
Вид решетки	Сотовые
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) СВР-45

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
200	m, кг	0,0221	0,0278	0,0335	0,0392	0,0448	0,0505	0,0562	0,0619	0,0675	0,0732	0,0789	0,0846	0,0902	0,0959	0,1016	0,1072	0,1129	0,1186	0,1243	0,1299	0,1356
200	F_с.с., м²	0,31	0,35	0,38	0,42	0,46	0,5	0,54	0,58	0,62	0,66	0,69	0,73	0,77	0,81	0,85	0,89	0,93	0,96	1	1,04	1,08
250	m, кг	0,0278	0,0349	0,0421	0,0492	0,0563	0,0635	0,0706	0,0777	0,0848	0,092	0,0991	0,1062	0,1134	0,1205	0,1276	0,1347	0,1419	0,149	0,1561	0,1633	0,1704
250	F_с.с., м²	0,35	0,39	0,43	0,47	0,51	0,56	0,6	0,64	0,68	0,72	0,77	0,81	0,85	0,89	0,93	0,98	1,02	1,06	1,1	1,15	1,19
300	m, кг	0,0335	0,0421	0,0506	0,0592	0,0678	0,0764	0,085	0,0936	0,1022	0,1107	0,1193	0,1279	0,1365	0,1451	0,1537	0,1622	0,1708	0,1794	0,188	0,1966	0,2052
300	F_с.с., м²	0,38	0,43	0,48	0,52	0,57	0,61	0,66	0,7	0,75	0,79	0,84	0,88	0,93	0,98	1,02	1,07	1,11	1,16	1,2	1,25	1,29
350	m, кг	0,0392	0,0492	0,0592	0,0693	0,0793	0,0894	0,0994	0,1094	0,1195	0,1295	0,1395	0,1496	0,1596	0,1697	0,1797	0,1897	0,1998	0,2098	0,2199	0,2299	0,2399
350	F_с.с., м²	0,42	0,47	0,52	0,57	0,62	0,67	0,72	0,77	0,81	0,86	0,91	0,96	1,01	1,06	1,11	1,16	1,21	1,25	1,3	1,35	1,4
400	m, кг	0,0448	0,0563	0,0678	0,0793	0,0908	0,1023	0,1138	0,1253	0,1368	0,1483	0,1598	0,1713	0,1828	0,1943	0,2058	0,2172	0,2287	0,2402	0,2517	0,2632	0,2747
400	F_с.с., м²	0,46	0,51	0,57	0,62	0,67	0,72	0,78	0,83	0,88	0,93	0,99	1,04	1,09	1,14	1,19	1,25	1,3	1,35	1,4	1,46	1,51
450	m, кг	0,0505	0,0635	0,0764	0,0894	0,1023	0,1153	0,1282	0,1411	0,1541	0,167	0,18	0,1929	0,2059	0,2188	0,2318	0,2447	0,2577	0,2706	0,2836	0,2965	0,3095
450	F_с.с., м²	0,5	0,56	0,61	0,67	0,72	0,78	0,84	0,89	0,95	1	1,06	1,11	1,17	1,22	1,28	1,34	1,39	1,45	1,5	1,56	1,61
500	m, кг	0,0562	0,0706	0,085	0,0994	0,1138	0,1282	0,1426	0,157	0,1714	0,1858	0,2002	0,2146	0,229	0,2434	0,2578	0,2722	0,2866	0,3011	0,3155	0,3299	0,3443
500	F_с.с., м²	0,54	0,6	0,66	0,72	0,78	0,84	0,89	0,95	1,01	1,07	1,13	1,19	1,25	1,31	1,37	1,43	1,49	1,54	1,6	1,66	1,72
550	m, кг	0,0619	0,0777	0,0936	0,1094	0,1253	0,1411	0,157	0,1729	0,1887	0,2046	0,2204	0,2363	0,2522	0,268	0,2839	0,2997	0,3156	0,3315	0,3473	0,3632	0,379
550	F_с.с., м²	0,58	0,64	0,7	0,77	0,83	0,89	0,95	1,02	1,08	1,14	1,2	1,27	1,33	1,39	1,45	1,52	1,58	1,64	1,7	1,77	1,83
600	m, кг	0,0675	0,0848	0,1022	0,1195	0,1368	0,1541	0,1714	0,1887	0,206	0,2234	0,2407	0,258	0,2753	0,2926	0,3099	0,3272	0,3446	0,3619	0,3792	0,3965	0,4138
600	F_с.с., м²	0,62	0,68	0,75	0,81	0,88	0,95	1,01	1,08	1,14	1,21	1,28	1,34	1,41	1,47	1,54	1,61	1,67	1,74	1,8	1,87	1,94
