Материал: алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

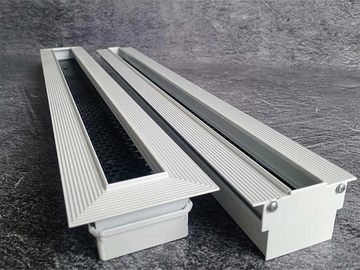

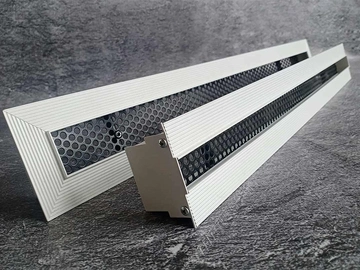

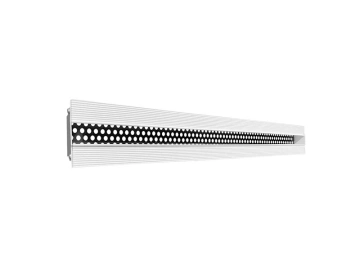

Щелевые решётки скрытого монтажа G-Line-1 представляют собой рамку с перфорированной кассетой из стали. Рамка оборудована «полочкой» 2,3 миллиметра под шпаклёвку. Они устанавливаются в вентиляции, а также системах кондиционирования в качестве конечного элемента декора. Изделия служат для подачи чистого, а также отведения «отработанного» воздуха из зданий.

Материалы

Щелевые диффузоры G-Line-1 производят из экструзионного алюминиевого профиля АД31 согласно Межгосударственному стандарту 22233-2001.

По стандарту корпус окрашивают в белый, а внутреннюю стальную кассету в чёрный цвет. Поверхность изделия идёт матовой. Под заказ окрашивание корпуса и внутренней части может выполняться в другие расцветки по цветовому стандарту RAL.

Установка

Для подключения к вентиляционному каналу устройства комплектуются камерой статического давления, которая представляет собой элемент инженерной системы, обеспечивающий равномерное распределение воздуха через сечение диффузора. После монтажа камеры выполняется облицовка гипсокартоном, после чего решётка крепится к закладным элементам сквозь перфорацию. Стыки между листами, а также потолочная поверхность шпаклюются, а затем производится покраска.

Преимущества работы с нашей компанией:

Мы внимательно и профессионально подходим к сотрудничеству с клиентами.
Наши специалисты предоставляют подробные консультации и помощь в выборе оборудования.
Вы можете оформить неограниченный объём заказа.
Наша оперативная доставка действует на всей территории РБ.
На приобретённый товар предоставляется гарантия.

Мы предлагаем купить щелевую решётку G-Line-1 в ООО «КВС-Инжениринг». Для того, чтобы узнать больше информации о нашей продукции, оставляйте заявку в форме обратной связи, и мы перезвоним вам в ближайшее время. Также вы можете позвонить нам самостоятельно по телефону +375(29)62-62-100 или +375(29)66-50-969.

Место применения	Под шпаклевку
Вид решетки	Щелевые
Способ монтажа	Скрытого монтажа
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Установочный размер КСД по ширине (L, мм)					Количество патрубков, шт
Серия решетки					L, мм
F1	F2	E1	E2	M	до 1200	от 1200 до 2200	от 2200 до 2950
А+30	А+3	А+17	А+2	А	1	2	3

G-Line-1	B	H	E	B1	h1 min	ØD	W min
G-Line-1-10	10	37	54	40	80	160	227
G-Line-1-20	20	47	64	50	90	160	227
G-Line-1-30	30	57	74	60	100	160	227
G-Line-1-40	40	67	84	70	110	160	227
G-Line-1-50	50	77	94	80	120	200	267
G-Line-1-60	60	87	104	90	130	200	267
G-Line-1-70	70	97	114	100	140	250	317
G-Line-1-80	80	107	124	110	150	250	317

G-Line-1	B	H	E	B1	h1 min	ØD	W min
G-Line-1-10	10	37	54	40	160	160	198
G-Line-1-20	20	47	64	50	170	160	198
G-Line-1-30	30	57	74	60	180	160	198
G-Line-1-40	40	67	84	70	190	160	198
G-Line-1-50	50	77	94	80	200	200	238
G-Line-1-60	60	87	104	90	210	200	238
G-Line-1-70	70	97	114	100	220	250	288
G-Line-1-80	80	107	124	110	230	250	288

G-Line-1	B	H	E	B1	h1 min	D	d	W min
G-Line-1-10	10	37	54	40	160	110	188	148
G-Line-1-20	20	47	64	50	170	110	188	148
G-Line-1-30	30	57	74	60	180	110	188	148
G-Line-1-40	40	67	84	70	190	110	188	148
G-Line-1-50	50	77	94	80	200	110	250	148
G-Line-1-60	60	87	104	90	210	110	250	148
G-Line-1-70	70	97	114	100	220	150	307	188
G-Line-1-80	80	107	124	110	230	150	307	188

G-Line-1	B	H	E	B1	h1 min	D	d	W min
G-Line-1-10	10	37	54	40	160	60	204	93
G-Line-1-20	20	47	64	50	170	60	204	93
G-Line-1-30	30	57	74	60	180	60	204	93
G-Line-1-40	40	67	84	70	190	60	204	93
G-Line-1-50	50	77	94	80	200	90	315	123
G-Line-1-60	60	87	104	90	210	90	315	123
G-Line-1-70	70	97	114	100	220	125	355	158
G-Line-1-80	80	107	124	110	230	125	355	158

Габаритно-посадочные размеры решетки G-Line-1 по длине щели (А,мм)

Максимальные показатели производительности щелевой решетки G-Line-1 с КСД в зависимости от генерируемого шума, длина А=1000 мм, удаление воздуха

G-Line-1	F₀, м²	Уровень шума менее 20 дБ(А)			Уровень шума 25 дБ(А)			Уровень шума 35 дБ(А)			Уровень шума 45 дБ(А)
G-Line-1	F₀, м²	L₀, м³/ч	∆Р, Па	Скорость в ж.с., м/с	L₀, м³/ч	∆Р, Па	Скорость в ж.с., м/с	L₀, м³/ч	∆Р, Па	Скорость в ж.с., м/с	L₀, м³/ч	∆Р, Па	Скорость в ж.с., м/с
G-Line-1-10	0,0114	50	1	1,07	70	6	1,5	130	20	2,78	170	35	3,63
G-Line-1-20	0,0156	80	4	1,31	90	5,7	1,47	180	19	2,94	240	34,5	3,92
G-Line-1-30	0,0198	100	3,5	1,32	120	5,5	1,59	220	18,5	2,91	310	34,5	4,1
G-Line-1-40	0,024	150	4	1,67	160	5	1,78	280	18	3,11	400	35	4,44
G-Line-1-50	0,0282	200	4	1,92	210	5	2,01	340	18	3,26	500	36	4,79
G-Line-1-60	0,0324	250	4,5	2,04	260	5,2	2,12	430	18,5	3,51	640	38	5,23
G-Line-1-70	0,0366	250	2,5	1,83	310	5,5	2,27	520	20,5	3,8	780	42,5	5,7
G-Line-1-80	0,0408	300	3,5	1,98	370	7	2,45	650	25,5	4,3	940	49	6,22

Площадь живого сечения щелевой решетки G-Line-1

Условный типоразмер по длине, А (мм)	Условный типоразмер по высоте, В (мм)
Условный типоразмер по длине, А (мм)	10	20	30	40	50	60	70	80
100	0,0011	0,0016	0,002	0,0024	0,0028	0,0032	0,0037	0,0041
200	0,0023	0,0031	0,004	0,0048	0,0056	0,0065	0,0073	0,0082
300	0,0034	0,0047	0,0059	0,0072	0,0085	0,0097	0,011	0,0122
400	0,0046	0,0062	0,0079	0,0096	0,0113	0,013	0,0146	0,0163
500	0,0057	0,0078	0,0099	0,012	0,0141	0,0162	0,0183	0,0204
600	0,0069	0,0094	0,0119	0,0144	0,0169	0,0195	0,022	0,0245
700	0,008	0,0109	0,0139	0,0168	0,0198	0,0227	0,0256	0,0286
800	0,0091	0,0125	0,0159	0,0192	0,0226	0,0259	0,0293	0,0327
900	0,0103	0,0141	0,0178	0,0216	0,0254	0,0292	0,033	0,0367
1000	0,0114	0,0156	0,0198	0,024	0,0282	0,0324	0,0366	0,0408
1100	0,0126	0,0172	0,0218	0,0264	0,031	0,0357	0,0403	0,0449
1200	0,0137	0,0187	0,0238	0,0288	0,0339	0,0389	0,0439	0,049
1300	0,0149	0,0203	0,0258	0,0312	0,0367	0,0422	0,0476	0,0531
1400	0,016	0,0219	0,0278	0,0336	0,0395	0,0454	0,0513	0,0572
1500	0,0171	0,0234	0,0297	0,036	0,0423	0,0486	0,0549	0,0612
1600	0,0183	0,025	0,0317	0,0384	0,0452	0,0519	0,0586	0,0653
1700	0,0194	0,0266	0,0337	0,0408	0,048	0,0551	0,0623	0,0694
1800	0,0206	0,0281	0,0357	0,0432	0,0508	0,0584	0,0659	0,0735
1900	0,0217	0,0297	0,0377	0,0456	0,0536	0,0616	0,0696	0,0776
2000	0,0228	0,0312	0,0396	0,048	0,0564	0,0648	0,0732	0,0816
