Щелевые решетки скрытого монтажа Airline-1 – это специальные декоративные элементы, которые устанавливают в системах вентиляции и кондиционирования. Они помогают поддерживать чистоту воздуха в помещениях, обеспечивая поступление свежего воздуха или удаление загрязненного.

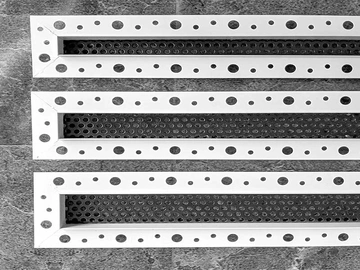

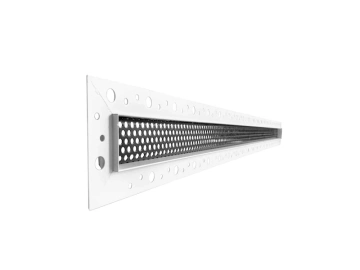

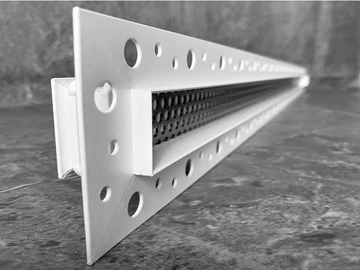

Щелевая скрытая решетка Airline-1 представляет собой стильную декоративную рамку с перфорированной стальной кассетой внутри. После установки решетки в помещении видна только узкая щель черного цвета. Для удобства установки рамка имеет специальную "полку" толщиной 6 мм, предназначенную для крепления к гипсокартону или комбинированным стенам различной толщины. Отверстия в рамке способствуют лучшей сцепляемости с отделочными материалами.

Уникальной особенностью щелевых решеток Airline-1 от других подобных конструкций является отсутствие регуляторов для изменения направления потока воздуха. Внутри решетки установлена перфорированная пластина черного цвета для равномерного распределения потока воздуха в помещении. Эта конструкция обеспечивает удобство использования и эстетичный внешний вид, способствуя комфортной циркуляции воздуха в помещении.

Материал

Щелевые решетки Airline-1 изготавливаются из высококачественного экструдированного алюминиевого профиля АД31, соответствующего стандарту ГОСТ 22233-2001. Обычно корпус решетки поставляется окрашенным в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета выполнена в черном цвете RAL 9005. По желанию заказчика возможна индивидуальная окраска как корпуса, так и внутренней части решетки в любой цвет из палитры RAL, что позволяет интегрировать решетку в интерьер помещения и подчеркнуть его стиль.

Установка

Для монтажа щелевых решеток на воздуховод используется камера статического давления (КСД). После установки КСД производится облицовка гипсокартоном. Одним из отличительных особенностей решеток серии Airline является наличие полки толщиной 6 мм. Для того чтобы слой финишной шпаклевки не превышал 3 мм, рекомендуется вырезать отверстия в листе гипсокартона под рамку решетки и вровень установить решетку в гипсокартон на необходимую глубину.

Решетка крепится к закладным элементам в КСД через перфорацию с помощью саморезов. После этого швы заделываются высокопрочной гипсовой шпаклевкой Унифлот (Knauf-Uniflott). Для обеспечения лучшей адгезии отделочного материала рамка решетки имеет отверстия. Заключительный этап работы включает финишную шпаклевку и покраску, что позволяет достичь гармоничного внешнего вида и интеграции решетки в интерьер помещения.

Сотрудничество с нашей компанией дает клиентам ряд важных преимуществ:

  1. Быстрая доставка продукции как по Минску, так и в другие регионы Республики Беларусь, что позволяет получить необходимые товары в кратчайшие сроки.
  2. Профессиональный подход и индивидуальное внимание к каждому клиенту, что обеспечивает высокий уровень обслуживания.
  3. Квалифицированная консультация по всем вопросам, связанным с выбором и применением продукции, что поможет клиентам сделать правильный выбор.
  4. Возможность заказа любого объема товара, что делает сотрудничество с вашей компанией удобным и гибким для различных клиентских потребностей.
  5. Гарантия на все приобретенные товары, что обеспечивает клиентам уверенность в качестве и надежности продукции.

У нас в ООО "КВС-Инжениринг" вы можете купить щелевую решетку скрытого монтажа с перфорацией Airline-1  и другие виды вентиляционного оборудования. Если у вас возникли какие-либо вопросы, обращайтесь по указанным контактным номерам:+375(29) 62-62-100 или +375(29) 66-50-969

Место применения
В гипсокартон
Вид решетки Щелевые
Способ монтажа
Скрытого монтажа
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал Алюминий
Конструкция
Неразборная



Габаритно-посадочные размеры щелевой решетки Airline-1 + КСД с круглой врезкой

Airline-1 B H B1 E h1 min W min W min
Airline-1-10* 10 20 23 60 65 160 210
Airline-1-20 20 30 33 70 75 160 210
Airline-1-30 30 40 43 80 85 160 210
Airline-1-40 40 50 53 90 95 160 210
Airline-1-50 50 60 63 100 105 200 250
Airline-1-60 60 70 73 110 115 200 250
Airline-1-70 70 80 83 120 125 250 300
Airline-1-80 80 90 93 130 135 250 300



 Габаритно-посадочные размеры щелевой решетки Airline-1 + КСД с овальной врезкой

Airline-1 B H B1 E h1 min D d W min
Airline-1-10* 10 20 23 60 65 110 188 158
Airline-1-20 20 30 33 70 75 110 188 158
Airline-1-30 30 40 43 80 85 110 188 158
Airline-1-40 40 50 53 90 95 110 188 158
Airline-1-50 50 60 63 100 105 110 250 158
Airline-1-60 60 70 73 110 115 110 250 158
Airline-1-70 70 80 83 120 125 150 307 198
Airline-1-80 80 90 93 130 135 150 307 198



 Габаритно-посадочные размеры щелевой решетки Airline-1 + КСД с прямоугольной врезкой

Airline-1 B H B1 E h1 min D d W min
Airline-1-10* 10 20 23 60 65 60 204 103
Airline-1-20 20 30 33 70 75 60 204 103
Airline-1-30 30 40 43 80 85 60 204 103
Airline-1-40 40 50 53 90 95 60 204 103
Airline-1-50 50 60 63 100 105 90 315 133
Airline-1-60 60 70 73 110 115 90 315 133
Airline-1-70 70 80 83 120 125 125 355 168
Airline-1-80 80 90 93 130 135 125 355 168



Максимальные показатели производительности щелевой решетки Airline-1 с КСД в зависимости от генерируемого шума, длина А=1000 мм, удаление воздуха

Airline-1
ØD
патрубка
F0, м2
Уровень шума менее 20 дБ(А) Уровень шума 25 дБ(А) Уровень шума 35 дБ(А) Уровень шума 45 дБ(А)
L0, м3 ∆Р, Па Скорость в
ж.с., м/с
L0, м3 ∆Р, Па Скорость в
ж.с., м/с
L0, м3 ∆Р, Па Скорость в
ж.с., м/с
L0, м3 ∆Р, Па
Скорость в
ж.с., м/с
Airline-1-10 160 0,004 50 7 3,47 90 23,5 6,25 110 33,5 7,64 150 56 10,42
Airline-1-20 160 0,008 100 7 3,47 160 21,5 5,56 200 32 6,94 270 53 9,38
Airline-1-30 160 0,013 150 9,5 3,21 230 25 4,91 310 43 6,62 420 73 8,97
Airline-1-40 160 0,017 200 9,5 3,27 280 21,5 4,58 380 38 6,21 500 62,5 8,17
Airline-1-50 200 0,021 250 9 3,31 340 20,5 4,5 450 36,5 5,95 590 60,5 7,8
Airline-1-60 200 0,025 300 11,5 3,33 400 22,5 4,44 520 37 5,78 690 62 7,67
Airline-1-70 250 0,029 350 8 3,35 520 27 4,98 700 48,5 6,7 930 84 8,91
Airline-1-80 250 0,034 400 8 3,27 600 27,5 4,9 800 49,5 6,54 1050 87 8,58



Площадь живого сечения щелевой решетки Airline-1

Условный типоразмер по длине, А (мм)
Условный типоразмер по высоте, В (мм)
10 20 30 40 50 60 70 80
100 0,0004 0,0008 0,0013 0,0017 0,0021 0,0025 0,0029 0,0034
200 0,0008 0,0017 0,0025 0,0034 0,0042 0,005 0,0059 0,0067
300 0,0013 0,0025 0,0038 0,005 0,0063 0,0076 0,0088 0,0101
400 0,0017 0,0034 0,005 0,0067 0,0084 0,0101 0,0118 0,0134
500 0,0021 0,0042 0,0063 0,0084 0,0105 0,0126 0,0147 0,0168
600 0,0025 0,005 0,0076 0,0101 0,0126 0,0151 0,0176 0,0202
700 0,0029 0,0059 0,0088 0,0118 0,0147 0,0176 0,0206 0,0235
800 0,0034 0,0067 0,0101 0,0134 0,0168 0,0202 0,0235 0,0269
900 0,0038 0,0076 0,0113 0,0151 0,0189 0,0227 0,0265 0,0302
1000 0,0042 0,0084 0,0126 0,0168 0,021 0,0252 0,0294 0,0336
1100 0,0046 0,0092 0,0139 0,0185 0,0231 0,0277 0,0323 0,037
1200 0,005 0,0101 0,0151 0,0202 0,0252 0,0302 0,0353 0,0403
1300 0,0055 0,0109 0,0164 0,0218 0,0273 0,0328 0,0382 0,0437
1400 0,0059 0,0118 0,0176 0,0235 0,0294 0,0353 0,0412 0,047
1500 0,0063 0,0126 0,0189 0,0252 0,0315 0,0378 0,0441 0,0504
1600 0,0067 0,0134 0,0202 0,0269 0,0336 0,0403 0,047 0,0538
1700 0,0071 0,0143 0,0214 0,0286 0,0357 0,0428 0,05 0,0571
1800 0,0076 0,0151 0,0227 0,0302 0,0378 0,0454 0,0529 0,0605
1900 0,008 0,016 0,0239 0,0319 0,0399 0,0479 0,0559 0,0638
2000 0,0084 0,0168 0,0252 0,0336 0,042 0,0504 0,0588 0,0672
