Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

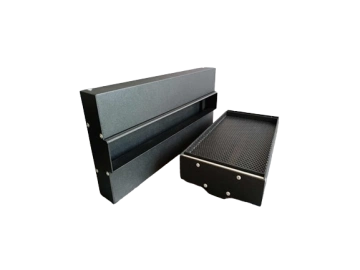

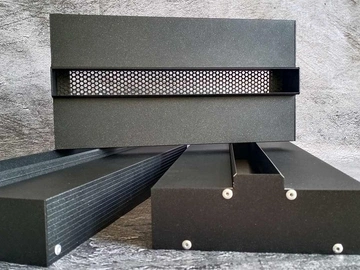

Щелевые решётки HL для скрытого монтажа применяются в приточно-вытяжных вентиляционных системах, а также в системах кондиционирования. Диффузоры устанавливают в подвесные потолки, а также в стены из гипсокартона.

Материалы

Диффузоры выполняют из экструзионного алюминиевого профиля АД31. По умолчанию корпус окрашивают в белый, после чего поверхность приобретает матовую структуру. Дефлектор окрашивается в чёрный цвет. По заказу для клиентов окрашивание может выполняться и в другие цвета в соответствии с таблицей RAL.

Установка

Изделия монтируется посредством резьбового соединения деталей винтами, либо на заклёпки к горловине камеры статического давления, которой они комплектуются. После установки статической камеры с решёткой выполняется монтаж потолочных профилей, а также гипсокартонных листов на кровельные саморезы. Затем производятся шпаклёвочные и покрасочные мероприятия. Под шпаклёвку предусматривается полтора миллиметра.

При монтаже непрерывной конструкции требуется использование коннекторов в области соединения, которые включены в состав комплектации.

Какие плюсы даёт сотрудничество с нашей компанией:

  1. Профессиональный подход в работе с клиентами.
  2. Грамотные консультации, а также сопровождение в выборе товара.
  3. Неограниченный по объёму заказ.
  4. Гарантийные обязательства.
  5. Быстрая доставка на территории РБ.

Перед тем, как купить невидимую щелевую решётку HL, внимательно изучите её характеристики. Для того чтобы получить дополнительную информацию, свяжитесь с нами по телефону +375(29)62-62-100 или +375(29)66-50-969. Наша электронная почта для связи: info@kvs.by.

Место применения
В гипсокартон
Вид решетки Щелевые
Способ монтажа
Скрытого монтажа
Регулировка
Нерегулируемая
Бренд THE GRILLES
Форма
Прямоугольные
Материал Алюминий
Конструкция
Неразборная



Количество патрубков, шт
A, мм
до 1200 от 1200 до 2200 от 2200 до 2950
1 2 3

Габаритно-посадочные размеры щелевого диффузора HL+ КСД стандартной конфигурации

Высота щели (B, мм) Н, мм В1, мм h1, мм øD, мм
W min, мм
10 179 182 222 160 253-256
20 189 192 232 160 253-256
30 199 202 242 160 253-256
40 209 212 252 200 293-296
50 219 222 262 200 293-296
60 229 232 272 250 343-346
70 239 242 282 250 343-346
80 249 252 292 250 343-346

Габаритно-посадочные размеры щелевого диффузора HL КСД-У уменьшенная камера с круглой врезкой

Высота щели (B, мм) Н, мм В1, мм h1, мм øD, мм
W min, мм
10 179 182 302 160 201-204
20 189 192 312 160 201-204
30 199 202 322 160 201-204
40 209 212 332 200 241-244
50 219 222 342 200 241-244
60 229 232 352 250 291-294
70 239 242 362 250 291-294
80 249 252 372 250 291-294

Габаритно-посадочные размеры щелевого диффузора HL КСД-У-О уменьшенная камера с овальной врезкой

Высота щели (B, мм) Н, мм В1, мм h1, мм D, мм d, мм W min, мм
10 179 182 302 110 188 151-154
20 189 192 312 110 188 151-154
30 199 202 322 110 188 151-154
40 209 212 332 110 250 151-154
50 219 222 342 110 250 151-154
60 229 232 352 150 307 191-194
70 239 242 362 150 307 191-194
80 249 252 372 150 307 191-194
