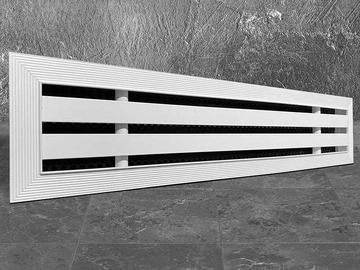

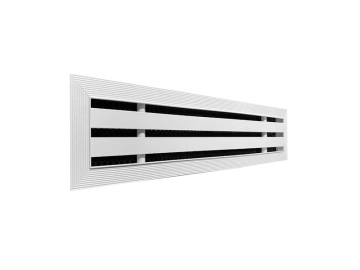

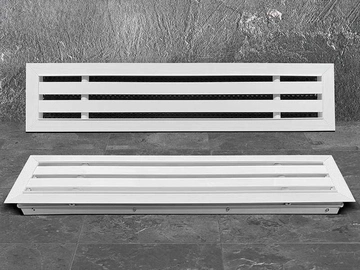

Решетка для скрытого монтажа с перфорированной пластиной G-Line-T

Категории


Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о решетке для скрытого монтажа с перфорированной пластиной G-Line-T - Подробнее

 Решётки для скрытого монтажа с перфорированной пластиной устанавливают в вентиляционных системах, а также системах кондиционирования. Они выполняют функцию элемента декора инженерной системы и служат для обеспечения поступления чистого или отведения отработанного воздуха из зданий.

Щелевой диффузор G-Line-T отличается от прочих изделий линейки шириной жалюзи 20 миллиметров, которые образуют ровные щели такой же ширины.

Материалы

Диффузоры G-Line-T производят из экструзионного алюминиевого профиля АД31 по ГОСТ 22233-2001. В стандартном исполнении корпус изделия имеет белое матовое покрытие, а перфорированная пластина внутри окрашивается чёрным. Оба элемента под заказ могут быть окрашены в другие цвета по таблице RAL.

Установка

Чтобы изделие можно было подключить к вентиляционному каналу, его комплектуют камерой статического давления. Крепление диффузора осуществляется на саморезы или на винты МЗ к закладным элементам в камере сквозь перфорацию.

После подключения решётки к камере выполняется шпаклёвка. Для улучшения адгезии чистового покрытия рамка выполняется с ребристой поверхностью.

Плюсы работы с компанией «КВС-Инжениринг»:

  1. Любой объём заказа товара.
  2. Быстрая доставка по всей территории РБ.
  3. Индивидуальный подход к каждому клиенту.
  4. Профессиональное консультирование, а также помощь в подборе оборудования и комплектующих.
  5. Предоставление гарантии на приобретённую продукцию.

Мы предлагаем нашим клиентам купить решётку для скрытого монтажа с перфорированной пластиной G-Line-T по доступной цене. По возникшим вопросам вы можете оставить заявку в форме обратной связи на сайте, а также связаться с нами самостоятельно по номеру +375(29)62-62-100 или +375(29)66-50-969.

Место применения
Под шпаклевку
Серия решетки G-Line
Вид решетки Щелевые
Способ монтажа
Скрытого монтажа
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал Алюминий
Конструкция
Неразборная





Габаритно-посадочные размеры щелевой решетки G-Line-T с уменьшенной камерой с круглой врезкой

Габаритно-посадочные размеры щелевой решетки G-Line-T с уменьшенной камерой с овальной врезкой

Габаритно-посадочные размеры щелевой решетки G-Line-T с уменьшенной камерой с прямоугольной врезкой

Подбор решетки по количеству щелей
Кол-во щелей 1 2 3 4 5 6
Размер проема (В, мм) 48 88 128 168 208

248



Габаритно-посадочные размеры решетки G-Line-T по длине щели

Условный типоразмер по ширине, A (мм)
Условный типоразмер по высоте, В (мм)
100 150 200 250 300 350 400 450 500 550 600
Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг
200 0,005 0,37 0,009 0,51 0,012 0,66 0,016 0,81 0,02 0,95 0,023 1,1 0,027 1,24 0,03 1,39 0,034 1,53 0,038 1,68 0,041 1,83
250 0,007 0,45 0,011 0,63 0,016 0,81 0,021 0,98 0,025 1,16 0,03 1,34 0,035 1,52 0,039 1,69 0,044 1,87 0,049 2,05 0,053 2,23
300 0,008 0,53 0,014 0,74 0,02 0,95 0,025 1,16 0,031 1,37 0,037 1,58 0,042 1,79 0,048 2 0,054 2,21 0,06 2,42 0,065 2,63
350 0,01 0,61 0,016 0,85 0,023 1,1 0,03 1,34 0,037 1,58 0,044 1,82 0,05 2,06 0,057 2,31 0,064 2,55 0,071 2,79 0,077 3,03
400 0,011 0,69 0,019 0,97 0,027 1,24 0,035 1,52 0,042 1,79 0,05 2,06 0,058 2,34 0,066 2,61 0,074 2,89 0,082 3,16 0,089 3,44
450 0,013 0,78 0,022 1,08 0,03 1,39 0,039 1,69 0,048 2 0,057 2,31 0,066 2,61 0,075 2,92 0,084 3,23 0,093 3,53 0,101 3,84
500 0,014 0,86 0,024 1,2 0,034 1,53 0,044 1,87 0,054 2,21 0,064 2,55 0,074 2,89 0,084 3,23 0,094 3,56 0,103 3,9 0,113 4,24
550 0,016 0,94 0,027 1,31 0,038 1,68 0,049 2,05 0,06 2,42 0,071 2,79 0,082 3,16 0,093 3,53 0,103 3,9 0,114 4,27 0,125 4,64
600 0,017 1,02 0,029 1,42 0,041 1,83 0,053 2,23 0,065 2,63 0,077 3,03 0,089 3,44 0,101 3,84 0,113 4,24 0,125 4,64 0,137 5,05
650 0,019 1,1 0,032 1,54 0,045 1,97 0,058 2,41 0,071 2,84 0,084 3,27 0,097 3,71 0,11 4,14 0,123 4,58 0,136 5,01 0,149 5,45
700 0,02 1,18 0,034 1,65 0,049 2,12 0,063 2,58 0,077 3,05 0,091 3,52 0,105 3,98 0,119 4,45 0,133 4,92 0,147 5,38 0,161 5,85
750 0,022 1,26 0,037 1,76 0,052 2,26 0,067 2,76 0,082 3,26 0,098 3,76 0,113 4,26 0,128 4,76 0,143 5,26 0,158 5,75 0,173 6,25
800 0,023 1,35 0,04 1,88 0,056 2,41 0,072 2,94 0,088 3,47 0,104 4 0,121 4,53 0,137 5,06 0,153 5,59 0,169 6,12 0,185 6,66
850 0,025 1,43 0,042 1,99 0,059 2,55 0,077 3,12 0,094 3,68 0,111 4,24 0,128 4,81 0,146 5,37 0,163 5,93 0,18 6,5 0,197 7,06
900 0,026 1,51 0,045 2,1 0,063 2,7 0,081 3,29 0,1 3,89 0,118 4,49 0,136 5,08 0,155 5,68 0,173 6,27 0,191 6,87 0,209 7,46
950 0,028 1,59 0,047 2,22 0,067 2,85 0,086 3,47 0,105 4,1 0,125 4,73 0,144 5,35 0,163 5,98 0,183 6,61 0,202 7,24 0,222 7,86
1000 0,029 1,67 0,05 2,33 0,07 2,99 0,091 3,65 0,111 4,31 0,131 4,97 0,152 5,63 0,172 6,29 0,193 6,95 0,213 7,61 0,234 8,27
1050 0,031 1,75 0,052 2,45 0,074 3,14 0,095 3,83 0,117 4,52 0,138 5,21 0,16 5,9 0,181 6,59 0,203 7,29 0,224 7,98 0,246 8,67
1100 0,032 1,84 0,055 2,56 0,077 3,28 0,1 4,01 0,122 4,73 0,145 5,45 0,167 6,18 0,19 6,9 0,213 7,62 0,235 8,35 0,258 9,07
1150 0,034 1,92 0,057 2,67 0,081 3,43 0,105 4,18 0,128 4,94 0,152 5,7 0,175 6,45 0,199 7,21 0,222 7,96 0,246 8,72 0,27 9,47
1200 0,035 2 0,06 2,79 0,085 3,57 0,109 4,36 0,134 5,15 0,159 5,94 0,183 6,73 0,208 7,51 0,232 8,3 0,257 9,09 0,282 9,88
1250 0,037 2,08 0,063 2,9 0,088 3,72 0,114 4,54 0,14 5,36 0,165 6,18 0,191 7 0,217 7,82 0,242 8,64 0,268 9,46 0,294 10,28
1300 0,038 2,16 0,065 3,01 0,092 3,87 0,119 4,72 0,145 5,57 0,172 6,42 0,199 7,27 0,225 8,13 0,252 8,98 0,279 9,83 0,306 10,68
1350 0,04 2,24 0,068 3,13 0,096 4,01 0,123 4,9 0,151 5,78 0,179 6,66 0,207 7,55 0,234 8,43 0,262 9,32 0,29 10,2 0,318 11,08
1400 0,041 2,32 0,07 3,24 0,099 4,16 0,128 5,07 0,157 5,99 0,186 6,91 0,214 7,82 0,243 8,74 0,272 9,65 0,301 10,57 0,33 11,49
1450 0,043 2,41 0,073 3,35 0,103 4,3 0,133 5,25 0,162 6,2 0,192 7,15 0,222 8,1 0,252 9,04 0,282 9,99 0,312 10,94 0,342 11,89
1500 0,045 2,49 0,075 3,47 0,106 4,45 0,137 5,43 0,168 6,41 0,199 7,39 0,23 8,37 0,261 9,35 0,292 10,33 0,323 11,31 0,354 12,29
