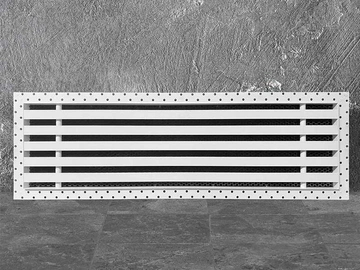

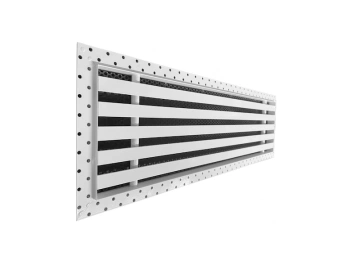

Решетка для скрытого монтажа Airline-T

Категории


Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о решетке для скрытого монтажа Airline-T - Подробнее

Решётки для скрытого монтажа Airline-T устанавливают в системах вентиляции и кондиционирования в декоративных целях. Также устройства позволяют поступать чистому воздуху в здание и параллельно служат для отведения грязных отработанных воздушных масс.

Могут производиться любых размеров с шагом в один миллиметр.

Материалы

Щелевые диффузоры Airline-T производят из экструзионного алюминиевого профиля АД31 по Межгосударственному стандарту 22233-2001. Корпус изделия по стандарту выполняется в белом цвете, а перфорированная кассета внутри окрашивается в чёрный. По желанию заказчика можно также выбирать другие цвета для окрашивания по таблице RAL.

Установка

Монтаж диффузоров к воздуховоду выполняется с помощью камеры статического давления. Решётка прикрепляется на саморезы к закладным деталям в камере через крепёжные детали.

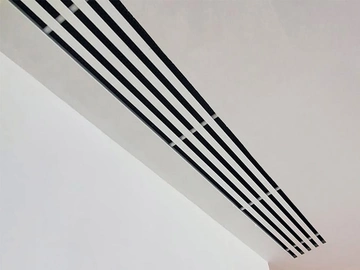

После установки изделия выполняются облицовочные мероприятия гипсокартоном. Для этого на устройстве размещена специальная полка размером шесть миллиметров под гипсокартон. Чтобы улучшить адгезию чистового покрытия, рамка изготавливается с перфорацией.

Плюсы сотрудничества с ООО «КВС-Инжениринг»:

  1. Внимательное отношение, а также индивидуальный подход к клиентам.
  2. Консультирование и помощь в выборе товара.
  3. Любой объём заказа продукции.
  4. Оперативная доставка по РБ.
  5. Гарантии на приобретённое оборудование и комплектующие.

Если вы решили купить решётку для скрытого монтажа Airline-T и у вас появились какие-либо вопросы, позвоните нам для консультации по телефону +375(29)62-62-100 или +375(29)66-50-969. Также можно оставить заявку в форме обратной связи, и мы свяжемся с вами в ближайшее время!

Место применения
В гипсокартон
Серия решетки Airline
Вид решетки Щелевые
Способ монтажа
Скрытого монтажа
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал Алюминий
Конструкция
Неразборная



Габаритно-посадочные размеры щелевой решетки Airline-T + КСД-О с овальной врезкой

Габаритно-посадочные размеры щелевой решетки Airline-T + КСД-П с прямоугольной врезкой

Монтаж щелевой решетки Airline-T



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m)

Условный типоразмер по ширине, A (мм)
Условный типоразмер по высоте, В (мм)
100 150 200 250 300 350 400 450 500 550 600
Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг
200 0,007 0,33 0,01 0,47 0,014 0,61 0,018 0,75 0,022 0,89 0,026 1,03 0,03 1,17 0,034 1,31 0,038 1,45 0,042 1,59 0,045 1,73
250 0,008 0,4 0,013 0,58 0,018 0,75 0,023 0,92 0,028 1,09 0,033 1,26 0,038 1,44 0,043 1,61 0,048 1,78 0,053 1,95 0,058 2,12
300 0,01 0,48 0,016 0,68 0,022 0,89 0,028 1,09 0,034 1,3 0,04 1,5 0,046 1,7 0,052 1,91 0,058 2,11 0,064 2,32 0,07 2,52
350 0,012 0,56 0,019 0,79 0,026 1,03 0,033 1,26 0,04 1,5 0,047 1,74 0,054 1,97 0,061 2,21 0,068 2,45 0,075 2,68 0,082 2,92
400 0,014 0,63 0,022 0,9 0,03 1,17 0,038 1,44 0,046 1,7 0,054 1,97 0,062 2,24 0,07 2,51 0,078 2,78 0,087 3,05 0,095 3,31
450 0,016 0,71 0,025 1,01 0,034 1,31 0,043 1,61 0,052 1,91 0,061 2,21 0,07 2,51 0,079 2,81 0,089 3,11 0,098 3,41 0,107 3,71
500 0,017 0,78 0,027 1,11 0,038 1,45 0,048 1,78 0,058 2,11 0,068 2,45 0,078 2,78 0,089 3,11 0,099 3,44 0,109 3,78 0,119 4,11
550 0,019 0,86 0,03 1,22 0,042 1,59 0,053 1,95 0,064 2,32 0,075 2,68 0,087 3,05 0,098 3,41 0,109 3,78 0,12 4,14 0,131 4,5
600 0,021 0,93 0,033 1,33 0,045 1,73 0,058 2,12 0,07 2,52 0,082 2,92 0,095 3,31 0,107 3,71 0,119 4,11 0,131 4,5 0,144 4,9
650 0,023 1,01 0,036 1,44 0,049 1,87 0,063 2,3 0,076 2,72 0,089 3,15 0,103 3,58 0,116 4,01 0,129 4,44 0,143 4,87 0,156 5,3
700 0,024 1,09 0,039 1,55 0,053 2,01 0,068 2,47 0,082 2,93 0,096 3,39 0,111 3,85 0,125 4,31 0,14 4,77 0,154 5,23 0,168 5,69
750 0,026 1,16 0,042 1,65 0,057 2,15 0,073 2,64 0,088 3,13 0,103 3,63 0,119 4,12 0,134 4,61 0,15 5,11 0,165 5,6 0,181 6,09
800 0,028 1,24 0,045 1,76 0,061 2,29 0,077 2,81 0,094 3,34 0,11 3,86 0,127 4,39 0,143 4,91 0,16 5,44 0,176 5,96 0,193 6,49
850 0,03 1,31 0,047 1,87 0,065 2,43 0,082 2,98 0,1 3,54 0,117 4,1 0,135 4,66 0,153 5,21 0,17 5,77 0,188 6,33 0,205 6,88
900 0,032 1,39 0,05 1,98 0,069 2,57 0,087 3,16 0,106 3,75 0,125 4,34 0,143 4,92 0,162 5,51 0,18 6,1 0,199 6,69 0,217 7,28
950 0,033 1,46 0,053 2,09 0,073 2,71 0,092 3,33 0,112 3,95 0,132 4,57 0,151 5,19 0,171 5,81 0,19 6,44 0,21 7,06 0,23 7,68
1000 0,035 1,54 0,056 2,19 0,077 2,85 0,097 3,5 0,118 4,15 0,139 4,81 0,159 5,46 0,18 6,11 0,201 6,77 0,221 7,42 0,242 8,08
1050 0,037 1,62 0,059 2,3 0,08 2,99 0,102 3,67 0,124 4,36 0,146 5,04 0,167 5,73 0,189 6,41 0,211 7,1 0,233 7,79 0,254 8,47
1100 0,039 1,69 0,062 2,41 0,084 3,13 0,107 3,84 0,13 4,56 0,153 5,28 0,175 6 0,198 6,72 0,221 7,43 0,244 8,15 0,267 8,87
1150 0,041 1,77 0,064 2,52 0,088 3,27 0,112 4,02 0,136 4,77 0,16 5,52 0,184 6,27 0,207 7,02 0,231 7,77 0,255 8,52 0,279 9,27
1200 0,042 1,84 0,067 2,62 0,092 3,41 0,117 4,19 0,142 4,97 0,167 5,75 0,192 6,53 0,216 7,32 0,241 8,1 0,266 8,88 0,291 9,66
1250 0,044 1,92 0,07 2,73 0,096 3,55 0,122 4,36 0,148 5,17 0,174 5,99 0,2 6,8 0,226 7,62 0,252 8,43 0,278 9,24 0,303 10,06
1300 0,046 1,99 0,073 2,84 0,1 3,69 0,127 4,53 0,154 5,38 0,181 6,22 0,208 7,07 0,235 7,92 0,262 8,76 0,289 9,61 0,316 10,46
1350 0,048 2,07 0,076 2,95 0,104 3,83 0,132 4,7 0,16 5,58 0,188 6,46 0,216 7,34 0,244 8,22 0,272 9,1 0,3 9,97 0,328 10,85
1400 0,049 2,15 0,079 3,06 0,108 3,97 0,137 4,88 0,166 5,79 0,195 6,7 0,224 7,61 0,253 8,52 0,282 9,43 0,311 10,34 0,34 11,25
1450 0,051 2,22 0,081 3,16 0,111 4,11 0,142 5,05 0,172 5,99 0,202 6,93 0,232 7,88 0,262 8,82 0,292 9,76 0,322 10,7 0,353 11,65
1500 0,053 2,3 0,084 3,27 0,115 4,25 0,147 5,22 0,178 6,2 0,209 7,17 0,24 8,14 0,271 9,12 0,302 10,09 0,334 11,07 0,365 12,04

 Маркировка Airline-T
