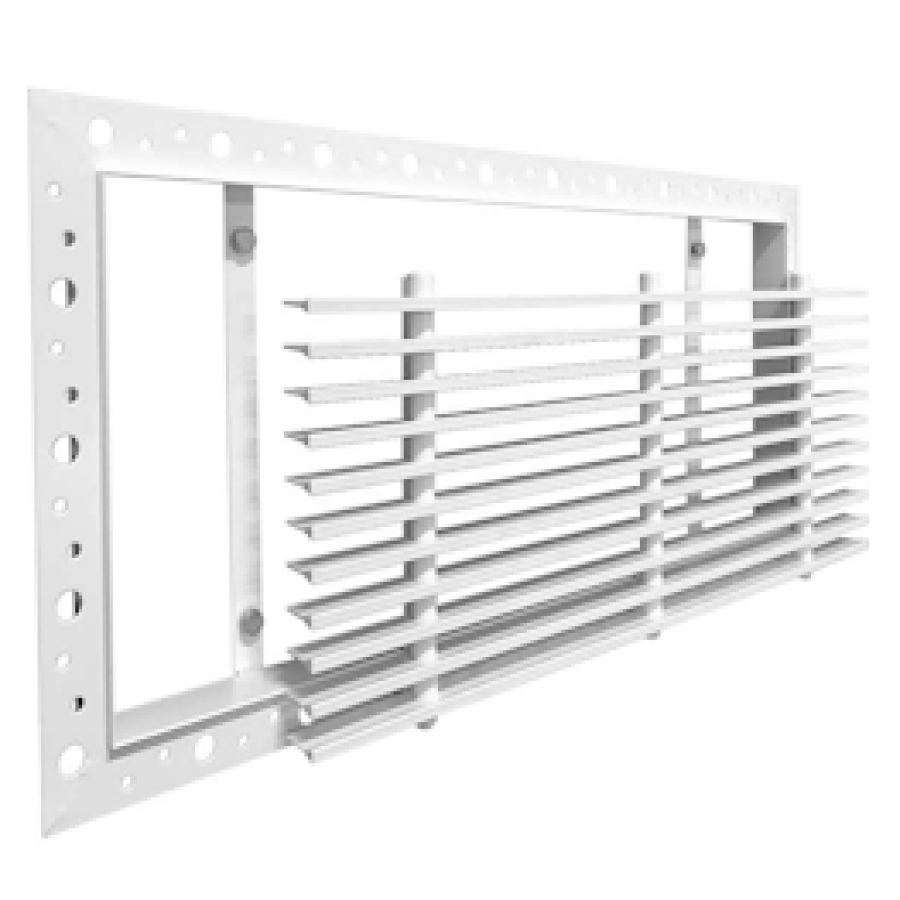

Щелевая решетка со съемным жалюзийным полотном Airline-LS

Категории


Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020

Полная информация о щелевой решетке со съемным жалюзийным полотном Airline-LS - Подробнее
Щелевые решётки со съёмным жалюзийным полотном Airline-LS устанавливают в вентиляционных системах или в системах кондиционировании. Они выполняют декоративную функцию, а также обеспечивают поступление чистых или отведение отработанных воздушных масс из помещений.

Материалы

Решётки Airline-LS производят из алюминиевого профиля АД31 (1310) по Межгосударственному стандарту 22233-2001. Корпус изделия традиционно окрашивается белым. Под заказ окрашивание может выполняться в любые цвета в соответствии со шкалой RAL.

Установка

Монтаж изделия в воздуховод выполняется с помощью камеры статического давления. После монтажа камеры производится облицовка гипсокартоном.

Когда будет подготовлено углубление в листе гипсокартона, к закладным элементам в камере посредством саморезов прикрепляется рамка сквозь перемычки в решётке. Швы заделываются специальной гипсовой шпаклёвкой Knauf-Uniflott с высокой прочностью. Для лучшей адгезии чистового покрытия рамка выполняется с отверстиями. Заключительная стадия – это шпаклёвка, а также покраска. По завершению отделочных мероприятий осуществляется монтаж сердечника – центральной части с ламелями.


Монтаж щелевой решетки Airline-LS

Преимущества сотрудничества с «КВС-Инжениринг»:

  1. Оперативная доставка товара по РБ.
  2. Внимательное отношение к каждому.
  3. Профессиональная консультация, а также помощь по подбору продукции.
  4. Неограниченный объём заказа.
  5. Гарантийные обязательства.

Купить щелевую решётку со съёмным жалюзийным полотном Airline-LS вы можете у нас. Также мы предлагаем приобрести различное оборудование и комплектующие для вентиляции. Если у вас остались вопросы о продукции или условиях сотрудничества, свяжитесь с нами по номеру +375(29)62-62-100 или +375(29)66-50-969.



Место применения
В гипсокартон
Серия решетки Airline
Вид решетки
С быстросъемными ламелями
Способ монтажа
Скрытого монтажа
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал Алюминий
Конструкция Разборная



Габаритно-посадочные размеры щелевой решетки Airline-LS + КСД-О с овальной врезкой

Габаритно-посадочные размеры щелевой решетки Airline-LS + КСД-П с прямоугольной врезкой

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m)

Условный типоразмер по ширине, A (мм)
Условный типоразмер по высоте, В (мм)
100 150 200 250 300 350 400 450 500 550 600
Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг
200 0,008 0,23 0,014 0,32 0,019 0,41 0,025 0,49 0,03 0,58 0,036 0,67 0,042 0,76 0,047 0,85 0,053 0,94 0,058 1,02 0,064 1,11
250 0,013 0,28 0,021 0,39 0,028 0,49 0,036 0,6 0,044 0,71 0,051 0,82 0,059 0,92 0,066 1,03 0,074 1,14 0,082 1,25 0,089 1,35
300 0,016 0,33 0,025 0,46 0,034 0,58 0,044 0,71 0,053 0,84 0,062 0,96 0,071 1,09 0,081 1,21 0,09 1,34 0,099 1,47 0,108 1,59
350 0,019 0,38 0,029 0,53 0,04 0,67 0,051 0,82 0,062 0,96 0,073 1,11 0,084 1,25 0,095 1,4 0,106 1,54 0,116 1,69 0,127 1,83
400 0,021 0,43 0,034 0,6 0,046 0,76 0,059 0,92 0,071 1,09 0,084 1,25 0,096 1,42 0,109 1,58 0,121 1,75 0,134 1,91 0,146 2,07
450 0,024 0,48 0,038 0,66 0,052 0,85 0,066 1,03 0,081 1,21 0,095 1,4 0,109 1,58 0,123 1,76 0,137 1,95 0,151 2,13 0,165 2,31
500 0,027 0,53 0,043 0,73 0,058 0,94 0,074 1,14 0,09 1,34 0,106 1,54 0,121 1,75 0,137 1,95 0,153 2,15 0,169 2,35 0,184 2,55
550 0,03 0,58 0,047 0,8 0,064 1,02 0,082 1,25 0,099 1,47 0,116 1,69 0,134 1,91 0,151 2,13 0,169 2,35 0,186 2,57 0,203 2,79
600 0,032 0,63 0,051 0,87 0,07 1,11 0,089 1,35 0,108 1,59 0,127 1,83 0,146 2,07 0,165 2,31 0,184 2,55 0,203 2,79 0,222 3,03
650 0,035 0,68 0,056 0,94 0,076 1,2 0,097 1,46 0,118 1,72 0,138 1,98 0,159 2,24 0,18 2,5 0,2 2,76 0,221 3,02 0,241 3,27
700 0,038 0,73 0,06 1,01 0,082 1,29 0,105 1,57 0,127 1,85 0,149 2,12 0,171 2,4 0,194 2,68 0,216 2,96 0,238 3,24 0,26 3,51
750 0,041 0,78 0,064 1,08 0,088 1,38 0,112 1,68 0,136 1,97 0,16 2,27 0,184 2,57 0,208 2,86 0,232 3,16 0,256 3,46 0,279 3,75
800 0,043 0,84 0,069 1,15 0,094 1,47 0,12 1,78 0,145 2,1 0,171 2,41 0,196 2,73 0,222 3,05 0,247 3,36 0,273 3,68 0,298 3,99
850 0,046 0,89 0,073 1,22 0,1 1,56 0,128 1,89 0,155 2,23 0,182 2,56 0,209 2,89 0,236 3,23 0,263 3,56 0,29 3,9 0,318 4,23
900 0,049 0,94 0,078 1,29 0,106 1,64 0,135 2 0,164 2,35 0,193 2,71 0,221 3,06 0,25 3,41 0,279 3,77 0,308 4,12 0,337 4,47
950 0,052 0,99 0,082 1,36 0,112 1,73 0,143 2,11 0,173 2,48 0,204 2,85 0,234 3,22 0,264 3,6 0,295 3,97 0,325 4,34 0,356 4,71
1000 0,054 1,04 0,086 1,43 0,118 1,82 0,15 2,21 0,182 2,6 0,214 3 0,246 3,39 0,279 3,78 0,311 4,17 0,343 4,56 0,375 4,95
1050 0,057 1,09 0,091 1,5 0,124 1,91 0,158 2,32 0,192 2,73 0,225 3,14 0,259 3,55 0,293 3,96 0,326 4,37 0,36 4,78 0,394 5,19
1100 0,06 1,14 0,095 1,57 0,13 2 0,166 2,43 0,201 2,86 0,236 3,29 0,272 3,72 0,307 4,15 0,342 4,58 0,377 5,01 0,413 5,44
1150 0,063 1,19 0,1 1,64 0,136 2,09 0,173 2,53 0,21 2,98 0,247 3,43 0,284 3,88 0,321 4,33 0,358 4,78 0,395 5,23 0,432 5,68
1200 0,065 1,24 0,104 1,71 0,142 2,17 0,181 2,64 0,22 3,11 0,258 3,58 0,297 4,04 0,335 4,51 0,374 4,98 0,412 5,45 0,451 5,92
1250 0,068 1,29 0,108 1,78 0,149 2,26 0,189 2,75 0,229 3,24 0,269 3,72 0,309 4,21 0,349 4,7 0,389 5,18 0,429 5,67 0,47 6,16
1300 0,071 1,34 0,113 1,85 0,155 2,35 0,196 2,86 0,238 3,36 0,28 3,87 0,322 4,37 0,363 4,88 0,405 5,38 0,447 5,89 0,489 6,4
1350 0,074 1,39 0,117 1,92 0,161 2,44 0,204 2,96 0,247 3,49 0,291 4,01 0,334 4,54 0,377 5,06 0,421 5,59 0,464 6,11 0,508 6,64
1400 0,077 1,44 0,122 1,98 0,167 2,53 0,212 3,07 0,257 3,62 0,302 4,16 0,347 4,7 0,392 5,25 0,437 5,79 0,482 6,33 0,527 6,88
1450 0,079 1,49 0,126 2,05 0,173 2,62 0,219 3,18 0,266 3,74 0,312 4,3 0,359 4,87 0,406 5,43 0,452 5,99 0,499 6,55 0,546 7,12
1500 0,082 1,54 0,13 2,12 0,179 2,71 0,227 3,29 0,275 3,87 0,323 4,45 0,372 5,03 0,42 5,61 0,468 6,19 0,516 6,77 0,565 7,36



Маркировка Airline-LS
