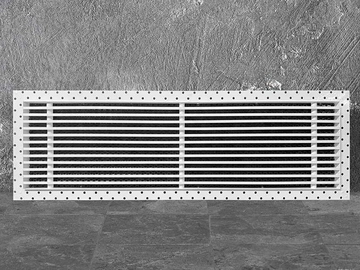

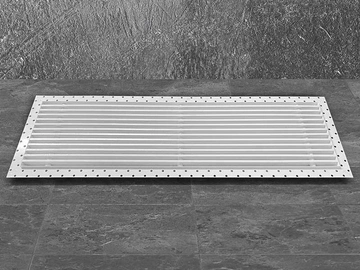

Линейная щелевая решетка Airline-L

Категории

Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о линейной щелевой решетке Airline-L для скрытого монтажа - Подробнее
Щелевые диффузоры Airline-L предназначены для обеспечения поступления, а также отведения воздушных масс в вентиляционных системах, системах кондиционирования и воздушного отопления. Линейные решётки выступают в роли декоративного элемента и отличаются необычным дизайном. Изделия монтируются в гипсокартон или под шпаклёвку.

Конструкция товара

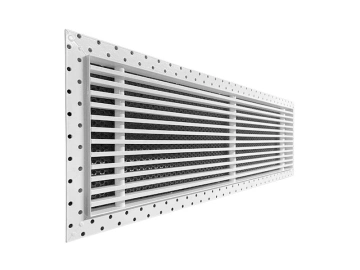

Линейная решётка для скрытого монтажа под штукатурку – это рамка из специального алюминиевого профиля и ламелей, которые образуют ровные щели. Внутри неё за ламелями находится стальная кассета с перфорацией, которая служит для равномерного истечения воздуха в здание.

Рамка получила специальную форму, чтобы после установки диффузора оставаться незаметной. В зоне видимости здания оказываются лишь непрерывные слоты.

Обычно изделие окрашивается белым, а кассета внутри – в чёрный цвет в соответствии с таблицей RAL. Но под заказ может выполняться окрашивание и в другие цвета.

Установка

Монтаж изделий к вентиляционному каналу осуществляется с помощью камеры статического давления. После установки выполняются облицовочные мероприятия с покрытием гипсокартоном.

Устройство прикрепляется сквозь перфорацию к закладным деталям в камере на саморезы. Швы заделываются с помощью гипсовой шпаклёвки Knauf-Uniflott с высокой прочностью. Чтобы увеличить адгезию чистовой отделки, рамка выполняется с отверстиями. Заключительная стадия – это чистовая шпаклёвка и покраска.

Монтаж щелевой решетки AIRLINE-L

Компания «КВС-Инжениринг» предлагает купить линейную щелевую решетку Airline-L для скрытого монтажа.

Преимущества работы с нами:

Неограниченный объём заказа товара.
Оперативная обработка, оформление, а также доставка по РБ.
Индивидуальный подход к клиентам.
Профессиональная помощь по подбору оборудования, а также консультирование.
Предоставление гарантии.

Мы имеем большой опыт работы на рынке и гарантируем высокое качество и надёжность продукции. Если у вас остались вопросы, оставляйте заявку в форме обратной связи, а также звоните нам по номеру +375(29)62-62-100 или +375(29)66-50-969.

Место применения	В гипсокартон
Серия решетки	Airline
Вид решетки	Щелевые
Способ монтажа	Скрытого монтажа
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_с.с.) и теоретическая масса (m)

Условный типоразмер по ширине, A (мм)	Условный типоразмер по высоте, В (мм)
	100		150		200		250		300		350		400		450		500		550		600
	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг	F_с.с., м²	m, кг
200	0,007	0,31	0,01	0,43	0,014	0,56	0,018	0,69	0,022	0,81	0,026	0,94	0,03	1,07	0,034	1,19	0,038	1,32	0,042	1,45	0,045	1,57
250	0,008	0,38	0,013	0,53	0,018	0,69	0,023	0,84	0,028	1	0,033	1,15	0,038	1,31	0,043	1,46	0,048	1,62	0,053	1,77	0,058	1,93
300	0,01	0,45	0,016	0,63	0,022	0,81	0,028	1	0,034	1,18	0,04	1,36	0,046	1,55	0,052	1,73	0,058	1,92	0,064	2,1	0,07	2,28
350	0,012	0,51	0,019	0,73	0,026	0,94	0,033	1,15	0,04	1,36	0,047	1,58	0,054	1,79	0,061	2	0,068	2,21	0,075	2,43	0,082	2,64
400	0,014	0,58	0,022	0,83	0,03	1,07	0,038	1,31	0,046	1,55	0,054	1,79	0,062	2,03	0,07	2,27	0,078	2,51	0,087	2,75	0,095	3
450	0,016	0,65	0,025	0,92	0,034	1,19	0,043	1,46	0,052	1,73	0,061	2	0,07	2,27	0,079	2,54	0,089	2,81	0,098	3,08	0,107	3,35
500	0,017	0,72	0,027	1,02	0,038	1,32	0,048	1,62	0,058	1,92	0,068	2,21	0,078	2,51	0,089	2,81	0,099	3,11	0,109	3,41	0,119	3,71
550	0,019	0,79	0,03	1,12	0,042	1,45	0,053	1,77	0,064	2,1	0,075	2,43	0,087	2,75	0,098	3,08	0,109	3,41	0,12	3,73	0,131	4,06
600	0,021	0,86	0,033	1,22	0,045	1,57	0,058	1,93	0,07	2,28	0,082	2,64	0,095	3	0,107	3,35	0,119	3,71	0,131	4,06	0,144	4,42
650	0,023	0,93	0,036	1,32	0,049	1,7	0,063	2,08	0,076	2,47	0,089	2,85	0,103	3,24	0,116	3,62	0,129	4	0,143	4,39	0,156	4,77
700	0,024	1	0,039	1,42	0,053	1,83	0,068	2,24	0,082	2,65	0,096	3,06	0,111	3,48	0,125	3,89	0,14	4,3	0,154	4,71	0,168	5,13
750	0,026	1,07	0,042	1,51	0,057	1,95	0,073	2,4	0,088	2,84	0,103	3,28	0,119	3,72	0,134	4,16	0,15	4,6	0,165	5,04	0,181	5,48
800	0,028	1,14	0,045	1,61	0,061	2,08	0,077	2,55	0,094	3,02	0,11	3,49	0,127	3,96	0,143	4,43	0,16	4,9	0,176	5,37	0,193	5,84
850	0,03	1,21	0,047	1,71	0,065	2,21	0,082	2,71	0,1	3,2	0,117	3,7	0,135	4,2	0,153	4,7	0,17	5,2	0,188	5,69	0,205	6,19
900	0,032	1,28	0,05	1,81	0,069	2,34	0,087	2,86	0,106	3,39	0,125	3,92	0,143	4,44	0,162	4,97	0,18	5,49	0,199	6,02	0,217	6,55
950	0,033	1,35	0,053	1,91	0,073	2,46	0,092	3,02	0,112	3,57	0,132	4,13	0,151	4,68	0,171	5,24	0,19	5,79	0,21	6,35	0,23	6,9
1000	0,035	1,42	0,056	2	0,077	2,59	0,097	3,17	0,118	3,76	0,139	4,34	0,159	4,92	0,18	5,51	0,201	6,09	0,221	6,68	0,242	7,26
1050	0,037	1,49	0,059	2,1	0,08	2,72	0,102	3,33	0,124	3,94	0,146	4,55	0,167	5,16	0,189	5,78	0,211	6,39	0,233	7	0,254	7,61
1100	0,039	1,56	0,062	2,2	0,084	2,84	0,107	3,48	0,13	4,12	0,153	4,77	0,175	5,41	0,198	6,05	0,221	6,69	0,244	7,33	0,267	7,97
1150	0,041	1,63	0,064	2,3	0,088	2,97	0,112	3,64	0,136	4,31	0,16	4,98	0,184	5,65	0,207	6,32	0,231	6,99	0,255	7,66	0,279	8,32
1200	0,042	1,7	0,067	2,4	0,092	3,1	0,117	3,79	0,142	4,49	0,167	5,19	0,192	5,89	0,216	6,59	0,241	7,28	0,266	7,98	0,291	8,68
1250	0,044	1,77	0,07	2,5	0,096	3,22	0,122	3,95	0,148	4,68	0,174	5,4	0,2	6,13	0,226	6,86	0,252	7,58	0,278	8,31	0,303	9,04
1300	0,046	1,84	0,073	2,59	0,1	3,35	0,127	4,1	0,154	4,86	0,181	5,62	0,208	6,37	0,235	7,13	0,262	7,88	0,289	8,64	0,316	9,39
1350	0,048	1,91	0,076	2,69	0,104	3,48	0,132	4,26	0,16	5,04	0,188	5,83	0,216	6,61	0,244	7,39	0,272	8,18	0,3	8,96	0,328	9,75
1400	0,049	1,98	0,079	2,79	0,108	3,6	0,137	4,42	0,166	5,23	0,195	6,04	0,224	6,85	0,253	7,66	0,282	8,48	0,311	9,29	0,34	10,1
1450	0,051	2,05	0,081	2,89	0,111	3,73	0,142	4,57	0,172	5,41	0,202	6,25	0,232	7,09	0,262	7,93	0,292	8,77	0,322	9,62	0,353	10,46
1500	0,053	2,12	0,084	2,99	0,115	3,86	0,147	4,73	0,178	5,6	0,209	6,47	0,24	7,33	0,271	8,2	0,302	9,07	0,334	9,94	0,365	10,81
