Щелевая вытяжная решетка АДЛ

Категории

Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

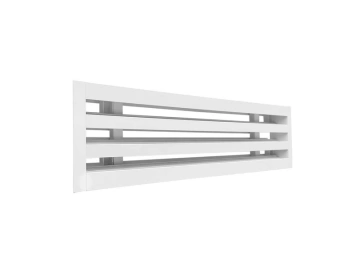

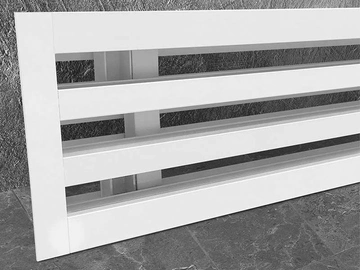

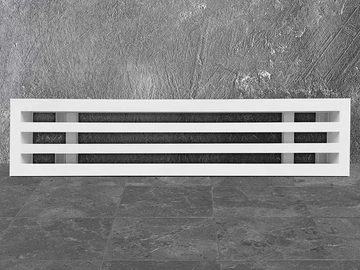

Щелевой диффузор АДЛ – это вытяжная секция без рёбер-ламелей, а также без клапана расхода воздуха с большим значением КЖС - отношения площади отверстий к общей площади решётчатого изделия. Устройство может использоваться как одиночная секция, а также быть компонентом в её составе.

Материалы

Диффузор АДЛ производится из алюминиевого профиля АД31 по Межгосударственному стандарту 22233-2001. По стандарту изделие окрашивают в белый, однако под заказ может выполняться окрашивание в другой цвет в соответствии с таблицей RAL.

Установка

Чтобы подключить вытяжную решётку к вентиляционному каналу используется камера статического давления. Габариты пространства монтажа определяются непосредственно размером подсоединяемого вентиляционного канала. Камеры с прямоугольной или овальной врезкой обеспечивают уменьшение пространства монтажа, сохраняя полезную площадь.

Монтаж диффузора осуществляется после чистовой отделки поверхности потолка. Устройство с помощью винтов монтируется к закладным деталям в камере сквозь подвижные детали крепежа на лицевой части.

Преимущества сотрудничества с нашей компанией:

Мы внимательно относимся к каждому клиенту и стараемся найти индивидуальный подход.
Сотрудники оказывают профессиональную помощь, а также предоставляют грамотные консультации.
Наша доставка отличается оперативностью и доступна по всей РБ.
Вы можете заказать у нас любой объём товара.
На приобретённую продукцию действует гарантия.

В «КВС-Инжениринг» вы сможете купить щелевую вытяжную решётку АДЛ - аналог решётки АВС, а также другие комплектующие и оборудование для обустройства систем вентиляции.

Если вам нужна полная консультация или у вас возникли дополнительные вопросы, звоните нам по телефону +375(29)62-62-100 или +375(29)66-50-969.

Место применения	В гипсокартон
Серия решетки	АДЛ
Вид решетки	Щелевые
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Основные вертикальные размеры стандартных щелевых диффузоров серии АДЛ

Количество щелей	1	2	3	4	5	6	7	8	9	10
Высота В, мм	48	86	124	162	200	238	276	314	352	390
Габарит (В+20)	68	108	144	182	220	258	296	334	372	410

Количество патрубков, шт	L, мм
1	до 1200
2	от 1200 до 2200
3	от 2200 до 2950

Данные для подбора щелевых решеток АДЛ при А = 500 мм, удалении воздуха из помещения
Кол-во щелей	F₀, м2	L_A < 20 дБ (А)		L_A < 25 дБ (А)		L_A < 35 дБ (А)		L_A < 45 дБ (А)
Кол-во щелей	F₀, м2	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па	L0, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па
1	0,017	65	6	90	11	165	36	290	10
2	0,033	100	3	135	6	235	17	360	40
3	0,05	145	3	200	5	350	15	550	37
4	0,066	195	3	265	5	465	14	735	36
5	0,083	245	2	335	4	575	13	855	28
6	0,099	255	2	370	4	690	12	1130	33

Данные для подбора щелевых решеток АДЛ при А = 1000 мм, удалении воздуха из помещения
Кол-во щелей	F₀, м2	L_A < 20 дБ (А)		L_A < 25 дБ (А)		L_A < 35 дБ (А)		L_A < 45 дБ (А)
Кол-во щелей	F₀, м2	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па
1	0,033	90	3	125	5	210	15	325	5
2	0,066	175	2	240	4	420	13	665	34
3	0,099	250	2	345	4	630	12	1010	32
4	0,132	335	2	460	3	830	11	1340	30
5	0,165	420	2	580	3	1030	10	1600	25
6	0,198	480	1	660	3	1210	10	2030	27

Данные для подбора щелевых решеток АДЛ при А = 1500 мм, удалении воздуха из помещения
Кол-во щелей	F₀, м2	L_A < 20 дБ (А)		L_A < 25 дБ (А)		L_A < 35 дБ (А)		L_A < 45 дБ (А)
Кол-во щелей	F₀, м2	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па
1	0,05	120	2	165	4	290	13	455	4
2	0,099	230	2	320	3	575	11	925	29
3	0,149	330	1	465	3	850	10	1400	27
4	0,198	445	1	615	3	1120	9	1860	25
5	0,248	565	1	780	3	1415	9	2250	22
6	0,297	660	1	900	2	1640	8	2810	23

Данные для подбора щелевых решеток АДЛ при А = 2000 мм, удалении воздуха из помещения
Кол-во щелей	F₀, м2	L_A < 20 дБ (А)		L_A < 25 дБ (А)		L_A < 35 дБ (А)		L_A < 45 дБ (А)
Кол-во щелей	F₀, м2	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па	L₀, м3/ч	△Pп, Па
1	0,066	145	2	200	3	365	12	575	3
2	0,132	285	2	395	3	720	10	1170	26
3	0,198	405	1	565	3	1060	9	1780	25
4	0,264	540	1	760	2	1400	8	2330	22
5	0,33	690	1	960	2	1760	8	2830	20
6	0,396	830	1	1100	2	2010	7	3530	20

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m)

Кол-во щелей	Тип	Параметр	Условный типоразмер по горизонтали, А(мм)
Кол-во щелей	Тип	Параметр	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
1 В=48 (мм)	АДЛ	F _с.с., м²	0,005	0,006	0,008	0,01	0,012	0,014	0,016	0,018	0,02	0,022	0,024	0,026	0,028	0,03	0,032	0,034	0,036	0,038	0,04
1 В=48 (мм)	АДЛ	m, кг	0,2	0,3	0,4	0,5	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,4	1,5	1,6	1,7	1,8
2 В=86 (мм)	АДЛ	F _с.с., м²	0,01	0,012	0,016	0,02	0,024	0,028	0,032	0,036	0,04	0,044	0,048	0,052	0,056	0,06	0,064	0,068	0,072	0,076	0,08
2 В=86 (мм)	АДЛ	m, кг	0,3	0,4	0,5	0,7	0,8	0,9	1,1	1,2	1,3	1,5	1,6	1,7	1,9	2	2,1	2,3	2,4	2,5	2,7
3 В=124 (мм)	АДЛ	F _с.с., м²	0,015	0,018	0,024	0,03	0,036	0,042	0,048	0,054	0,06	0,066	0,072	0,078	0,084	0,09	0,096	0,102	0,108	0,114	0,12
3 В=124 (мм)	АДЛ	m, кг	0,4	0,5	0,7	0,9	1,1	1,2	1,4	1,6	1,8	2	2,1	2,3	2,5	2,7	2,8	3	3,2	3,4	3,6
4 В=162 (мм)	АДЛ	F _с.с., м²	0,02	0,024	0,032	0,04	0,048	0,056	0,064	0,072	0,08	0,088	0,096	0,104	0,112	0,12	0,128	0,136	0,144	0,152	0,16
4 В=162 (мм)	АДЛ	m, кг	0,5	0,7	0,9	1,1	1,3	1,6	1,8	2	2,2	2,5	2,7	2,9	3,1	3,4	3,6	3,8	4	4,3	4,5
5 В=200 (мм)	АДЛ	F _с.с., м²	0,025	0,03	0,04	0,05	0,06	0,07	0,08	0,09	0,1	0,11	0,12	0,13	0,14	0,15	0,16	0,17	0,18	0,19	0,2
5 В=200 (мм)	АДЛ	m, кг	0,6	0,8	1,1	1,3	1,6	1,9	2,1	2,4	2,7	2,9	3,2	3,5	3,8	4	4,3	1,6	4,8	5,1	5,4
6 В=238 (мм)	АДЛ	F _с.с., м²	0,03	0,036	0,048	0,06	0,072	0,084	0,096	0,108	0,12	0,132	0,144	0,156	0,168	0,18	0,192	0,204	0,216	0,228	0,24
6 В=238 (мм)	АДЛ	m, кг	0,7	0,9	1,3	1,6	1,9	2,2	2,5	2,8	3,1	3,5	3,8	4,1	4,4	4,7	5	5,3	5,7	6	6,3
