Материал: алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

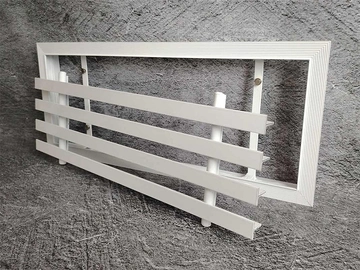

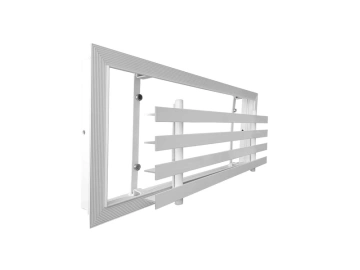

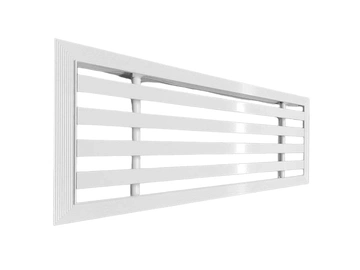

Щелевой диффузор G-Line-TS выступают конечным декоративным элементом инженерной системы. Устанавливаются в системах вентиляции, а также кондиционирования. Отличительной характеристикой данной решётки является жалюзийное полотно на магнитах со съёмной конструкцией, которое позволяет облегчить обслуживание воздуховода.

Материалы

Щелевые решётки G-Line-TS выполняются из экструзионного алюминиевого профиляАД31 по стандарту 22233-2001. Корпус по умолчанию окрашивается в белый цвет и имеет матовую поверхность. При необходимости устройство может быть окрашено в любой другой цвет по таблице RAL.

Установка

К вентиляционному каналу диффузоры подключаются при помощи камеры статического давления. Рама изделия крепится на саморезы или винты М3 к закладным деталям в камере через перемычки. После этого выполняется шпаклёвку, под которую предусмотрена специальная полка 2,3 миллиметра. Для лучшей адгезии чистового покрытия рама получила ребристую поверхность. Завершающая стадия – покраска, после которой монтируется сердечник.

Компания «КВС-Инжениринг» специализируется на реализации вентиляционного оборудования и имеет большой опыт работы в этой сфере. Сотрудничеств с нами имеет ряд преимуществ:

  1. Мы дорожим каждым клиентом и профессионально относимся к своей работе.
  2. Мы всегда рады проконсультировать вас и помочь в подборе изделий.
  3. Вы можете заказать у нас неограниченный объём товара.
  4. Доставка по всей территории РБ осуществляется оперативно в установленные сроки.
  5. На приобретённую продукцию предоставляется гарантия.

В нашей компании можете купить линейную решётку G-Line-TS, а также другие виды диффузоров для инженерных систем. Если у вас остались вопросы, то напишите в форме обратной связи на сайте, либо позвоните по номерам телефонов +375(29)62-62-100 или +375(29)66-50-969.



Место применения
Под шпаклевку
Вид решетки Щелевые
Способ монтажа
Скрытого монтажа
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал Алюминий
Конструкция Разборная

 Габаритно-посадочные размеры щелевой решетки G-Line-TS со стандартной КСД

Габаритно-посадочные размеры щелевой решетки G-Line-TS с уменьшенной камерой с круглой врезкой КСД-У

Габаритно-посадочные размеры щелевой решетки G-Line-TS с уменьшенной камерой с овальной врезкой КСД-У-О

Габаритно-посадочные размеры щелевой решетки G-Line-TS с уменьшенной камерой с прямоугольной врезкой КСД-У-П

Габаритно-посадочные размеры решетки G-Line-TS по длине щели (А,мм)

Габаритно-посадочные размеры решетки G-Line-TS по длине щели (А,мм)



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m)



Условный типоразмер по ширине, A (мм)
Условный типоразмер по высоте, В (мм)
100 150 200 250 300 350 400 450 500 550 600
Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг Fс.с., м2 m, кг
200 0,006 0,29 0,01 0,4 0,014 0,51 0,018 0,61 0,022 0,72 0,027 0,83 0,031 0,94 0,035 1,04 0,039 1,15 0,043 1,26 0,047 1,36
250 0,008 0,35 0,013 0,48 0,018 0,61 0,024 0,74 0,029 0,87 0,034 1 0,04 1,13 0,045 1,26 0,05 1,39 0,056 1,52 0,061 1,65
300 0,009 0,42 0,016 0,57 0,022 0,72 0,029 0,87 0,036 1,03 0,042 1,18 0,049 1,33 0,055 1,48 0,062 1,63 0,068 1,79 0,075 1,94
350 0,011 0,48 0,019 0,65 0,027 0,83 0,034 1 0,042 1,18 0,05 1,35 0,057 1,53 0,065 1,7 0,073 1,88 0,081 2,05 0,088 2,23
400 0,013 0,54 0,022 0,74 0,031 0,94 0,04 1,13 0,049 1,33 0,057 1,53 0,066 1,72 0,075 1,92 0,084 2,12 0,093 2,32 0,102 2,51
450 0,015 0,6 0,025 0,82 0,035 1,04 0,045 1,26 0,055 1,48 0,065 1,7 0,075 1,92 0,085 2,14 0,096 2,36 0,106 2,58 0,116 2,8
500 0,016 0,67 0,028 0,91 0,039 1,15 0,05 1,39 0,062 1,63 0,073 1,88 0,084 2,12 0,096 2,36 0,107 2,6 0,118 2,85 0,13 3,09
550 0,018 0,73 0,031 0,99 0,043 1,26 0,056 1,52 0,068 1,79 0,081 2,05 0,093 2,32 0,106 2,58 0,118 2,85 0,131 3,11 0,143 3,38
600 0,02 0,79 0,033 1,08 0,047 1,36 0,061 1,65 0,075 1,94 0,088 2,23 0,102 2,51 0,116 2,8 0,13 3,09 0,143 3,38 0,157 3,66
650 0,021 0,85 0,036 1,16 0,051 1,47 0,066 1,78 0,081 2,09 0,096 2,4 0,111 2,71 0,126 3,02 0,141 3,33 0,156 3,64 0,171 3,95
700 0,023 0,91 0,039 1,25 0,055 1,58 0,072 1,91 0,088 2,24 0,104 2,58 0,12 2,91 0,136 3,24 0,152 3,57 0,168 3,91 0,185 4,24
750 0,025 0,98 0,042 1,33 0,06 1,69 0,077 2,04 0,094 2,4 0,112 2,75 0,129 3,11 0,146 3,46 0,164 3,82 0,181 4,17 0,198 4,53
800 0,027 1,04 0,045 1,42 0,064 1,79 0,082 2,17 0,101 2,55 0,119 2,93 0,138 3,3 0,156 3,68 0,175 4,06 0,193 4,44 0,212 4,81
850 0,028 1,1 0,048 1,5 0,068 1,9 0,088 2,3 0,107 2,7 0,127 3,1 0,147 3,5 0,167 3,9 0,186 4,3 0,206 4,7 0,226 5,1
900 0,03 1,16 0,051 1,59 0,072 2,01 0,093 2,43 0,114 2,85 0,135 3,28 0,156 3,7 0,177 4,12 0,198 4,54 0,218 4,97 0,239 5,39
950 0,032 1,23 0,054 1,67 0,076 2,12 0,098 2,56 0,12 3,01 0,143 3,45 0,165 3,9 0,187 4,34 0,209 4,79 0,231 5,23 0,253 5,67
1000 0,034 1,29 0,057 1,76 0,08 2,22 0,104 2,69 0,127 3,16 0,15 3,63 0,174 4,09 0,197 4,56 0,22 5,03 0,244 5,49 0,267 5,96
1050 0,035 1,35 0,06 1,84 0,084 2,33 0,109 2,82 0,133 3,31 0,158 3,8 0,182 4,29 0,207 4,78 0,232 5,27 0,256 5,76 0,281 6,25
1100 0,037 1,41 0,063 1,93 0,089 2,44 0,114 2,95 0,14 3,46 0,166 3,98 0,191 4,49 0,217 5 0,243 5,51 0,269 6,02 0,294 6,54
1150 0,039 1,48 0,066 2,01 0,093 2,55 0,12 3,08 0,146 3,62 0,173 4,15 0,2 4,68 0,227 5,22 0,254 5,75 0,281 6,29 0,308 6,82
1200 0,041 1,54 0,069 2,1 0,097 2,65 0,125 3,21 0,153 3,77 0,181 4,32 0,209 4,88 0,237 5,44 0,266 6 0,294 6,55 0,322 7,11
1250 0,042 1,6 0,072 2,18 0,101 2,76 0,13 3,34 0,16 3,92 0,189 4,5 0,218 5,08 0,248 5,66 0,277 6,24 0,306 6,82 0,336 7,4
1300 0,044 1,66 0,074 2,27 0,105 2,87 0,136 3,47 0,166 4,07 0,197 4,67 0,227 5,28 0,258 5,88 0,288 6,48 0,319 7,08 0,349 7,69
1350 0,046 1,73 0,077 2,35 0,109 2,97 0,141 3,6 0,173 4,22 0,204 4,85 0,236 5,47 0,268 6,1 0,3 6,72 0,331 7,35 0,363 7,97
1400 0,047 1,79 0,08 2,43 0,113 3,08 0,146 3,73 0,179 4,38 0,212 5,02 0,245 5,67 0,278 6,32 0,311 6,97 0,344 7,61 0,377 8,26
1450 0,049 1,85 0,083 2,52 0,117 3,19 0,152 3,86 0,186 4,53 0,22 5,2 0,254 5,87 0,288 6,54 0,322 7,21 0,356 7,88 0,39 8,55
1500 0,051 1,91 0,086 2,6 0,122 3,3 0,157 3,99 0,192 4,68 0,228 5,37 0,263 6,07 0,298 6,76 0,333 7,45 0,369 8,14 0,404 8,84
