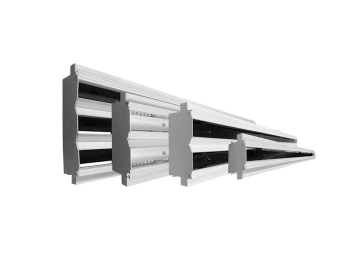

Диффузор скрытого монтажа PV

Категории

Материал: алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Линейные щелевые диффузоры скрытого монтажа PV серии используются в системах приточно-вытяжной вентиляции и кондиционирования. Чаще всего устанавливаются в подвесные потолки или в стены из гипсокартона рядом с потолком.

Особенности диффузора PV:

Наличие монтажных консолей, которые обеспечивают плотное прилегание решетки к гипсокартонной плите без необходимости в монтажной раме.
Регулирование направления воздушного потока с помощью скользящего дефлектора внутри диффузора.
Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения.
Одна лаконичная линия позволяет достичь эстетического совершенства.

Рекомендуемый максимальный размер диффузора 3000 мм, минимальный 300 мм.

Линейные щелевые диффузоры скрытого монтажа серии PV идеально подходят для систем вентиляции и кондиционирования воздуха. Они чаще всего устанавливаются в подвесные потолки или в стены из гипсокартона рядом с потолком.

Материал

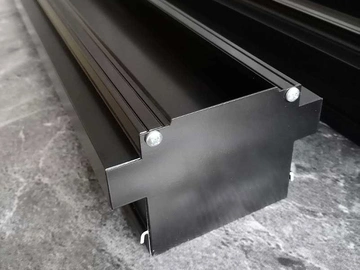

Для изготовления диффузоров используется экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2001. По умолчанию корпус окрашивается в матовый белый цвет RAL 9016M, а дефлектор в матовый черный цвет RAL 9005M. Однако, по индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и дефлектора.

Статическая камера изготавливается из оцинкованной листовой стали толщиной от 0,4 до 1,5 мм в зависимости от размера и требований заказчика. По умолчанию КСД поставляются в неокрашенном виде.

Установка

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР. Эти камеры являются важным элементом систем вентиляции и кондиционирования воздуха, обеспечивая равномерное распределение воздушных масс через сечение решетки.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Монтаж диффузоров производится с помощью винтового соединения или заклепок к горловине КСД. При заказе решетки в комплекте с камерой статического давления, решетка поставляется в сборе с КСД. После монтажа КСД с установленной решеткой производится установка потолочных профилей и монтаж листов гипсокартона. Под шпаклевку предусмотрена полка 1,7 мм. После монтажа видимой частью остаются только щели диффузора.

В случае монтажа непрерывной конструкции необходимо устанавливать в места соединения выравнивающие пластины - коннекторы. Изделия для крепления диффузоров входят в комплект поставки.

Конфигурация

Конфигурация диффузора может быть адаптирована под требования заказчика. При необходимости установки системы вентиляции в радиусные стены, ниши или арочные своды, требуются диффузоры и адаптеры аналогичной изогнутой формы заданного радиуса.

При выборе нашей компании вы получаете:

Быструю доставку продукции по Минску или в любой другой регион Республики Беларусь.
Профессиональный подход и внимательное отношение к каждому клиенту.
Квалифицированную консультацию по всем интересующим вопросам.
Возможность заказа любого объема товара.
Гарантию на все приобретенные товары.

Вы можете купить диффузор скрытого монтажа PV для подвесного потолка и другие виды вентиляционного оборудования у нас в ООО "КВС-Инжениринг". Если у вас возникли вопросы, пожалуйста, свяжитесь с нами по номерам: +375(29) 62-62-100 или +375(29) 66-50-969.

Место применения	В гипсокартон
Вид решетки	Щелевые
Способ монтажа	Скрытого монтажа
Форма	Прямоугольные
Материал	Алюминий

Кол-во щелей	Высота щели	В, мм	Н, мм	Е, мм	K, мм	В1, мм	h1, мм	øD, мм	W min, мм
1	20	20	48	77	27	51	90	160	260
	30	30	58	87	32	61	95	160	260
	40	40	68	97	40	71	100	200	300
	50	50	78	107	50	81	105	200	300
	60	60	88	117	65	91	110	250	350
	70	70	98	127	75	101	115	250	350
2	20	67	95	124	27	98	135	200	300
	25	77	105	134	27,5	108	145	200	300
	30	87	115	144	32	118	155	200	300
3	20	113	141	170	27	144	185	200	300
	25	128	156	185	27,5	159	200	200	300
	30	143	171	200	32	174	215	200	300
4	20	160	188	217	27	191	230	250	350
	25	180	208	237	27,5	211	250	250	350
	30	200	228	257	32	231	270	250	350

Кол-во щелей	Высота щели	В, мм	Н, мм	Е, мм	K, мм	В1, мм	h1, мм	øD, мм	W min, мм
1	20	20	48	77	27	51	170	160	208
	30	30	58	87	32	61	175	160	208
	40	40	68	97	40	71	180	200	248
	50	50	78	107	50	81	185	200	248
	60	60	88	117	65	91	190	250	298
	70	70	98	127	75	101	195	250	298
2	20	67	95	124	27	98	215	200	248
	25	77	105	134	27,5	108	225	200	248
	30	87	115	144	32	118	235	200	248
3	20	113	141	170	27	144	265	200	248
	25	128	156	185	27,5	159	280	200	248
	30	143	171	200	32	174	295	200	248
4	20	160	188	217	27	191	310	250	298
	25	180	208	237	27,5	211	330	250	298
	30	200	228	257	32	231	350	250	298

Кол-во щелей	Высота щели	В, мм	Н, мм	Е, мм	K, мм	В1, мм	h1, мм	D, мм	d, мм	W min, мм
1	20	20	48	77	27	51	170	110	188	158
	30	30	58	87	32	61	175	110	188	158
	40	40	68	97	40	71	180	110	250	158
	50	50	78	107	50	81	185	110	250	158
	60	60	88	117	65	91	190	150	307	198
	70	70	98	127	75	101	195	150	307	198
2	20	67	95	124	27	98	215	110	250	158
	25	77	105	134	27,5	108	225	110	250	158
	30	87	115	144	32	118	235	110	250	158
3	20	113	141	170	27	144	265	110	250	158
	25	128	156	185	27,5	159	280	110	250	158
	30	143	171	200	32	174	295	110	250	158
4	20	160	188	217	27	191	310	150	307	198
	25	180	208	237	27,5	211	330	150	307	198
	30	200	228	257	32	231	350	150	307	198

Кол-во щелей	Высота щели	В, мм	Н, мм	Е, мм	K, мм	В1, мм	h1, мм	D, мм	d, мм	W min, мм
1	20	20	48	77	27	51	170	60	204	103
	30	30	58	87	32	61	175	60	204	103
	40	40	68	97	40	71	180	90	315	133
	50	50	78	107	50	81	185	90	315	133
	60	60	88	117	65	91	190	125	355	168
	70	70	98	127	75	101	195	125	355	168
2	20	67	95	124	27	98	215	90	315	133
	25	77	105	134	27,5	108	225	90	315	133
	30	87	115	144	32	118	235	90	315	133
3	20	113	141	170	27	144	265	90	315	133
	25	128	156	185	27,5	159	280	90	315	133
	30	143	171	200	32	174	295	90	315	133
4	20	160	188	217	27	191	310	125	355	168
	25	180	208	237	27,5	211	330	125	355	168
	30	200	228	257	32	231	350	125	355	168

Габаритно-посадочные размеры диффузора PV по длине щели(А,мм)

Максимальные показатели производительности щелевого диффузора PV с КСД в зависимости от генерируемого шума, 1 щель, длина А=1000 мм

Высота щели	øD, мм	F_жс, м²	Уровень шума менее 20 дБ(А)				Уровень шума 25 дБ(А)				Уровень шума 35 дБ(А)				Уровень шума 45 дБ(А)
			L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с
			L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5
Без выравнивателя потока воздуха, вертикальная струя
20	160	0,018	190	19	9	3	200	20	9,3	3,5	290	47	12,8	6	390	80	16,8	9
30	160	0,023	200	12	8,7	2,8	250	21	10,6	4,2	360	43	15	7,5	450	64	18,5	10,1
40	200	0,025	200	10	7,3	0,8	320	29	12	4,5	430	49	16,5	7,7	550	77	21	11,2
50	200	0,025	200	10	7,8	1,1	320	29	12,5	4,8	430	49	17	8	550	77	21,3	11,4
60	250	0,02	200	14	10,8	1,7	330	42	16	5,7	450	75	20,5	9,1	600	127	26,3	13,5
70	250	0,02	200	14	10	2,1	330	42	15,3	6	450	75	19,7	9,5	600	127	25,5	14
Без выравнивателя потока воздуха, настилающаяся струя
20	160	0,018	200	19	17,5	9,5	220	24	18,7	11	310	45	23,8	17,2	390	70	27,5	22
30	160	0,023	200	10	13	5	270	20	17	10	350	32	21,2	15	450	52	26,8	21,5
40	200	0,025	200	10	15,8	7,5	270	20	19,5	12,5	350	32	23,9	17,5	450	52	29,5	24
50	200	0,025	200	10	15,8	7,5	270	20	19,5	12,5	350	32	23,9	17,5	450	52	29,5	24
60	250	0,02	200	15	18,8	11	260	27	22,2	15	350	48	27	21	450	76	32,8	27,5
70	250	0,02	200	15	18,8	11	260	27	22,2	15	350	48	27	21	450	76	32,8	27,5
С выравнивателем потока воздуха, вертикальная струя
20	160	0,016	200	65	11	3,4	240	100	12,8	4,5	300	155	15	6,1	400	275	19	8,8
30	160	0,02	200	40	11,5	3,6	290	94	15,2	6	370	143	18,5	8,4	500	246	23,3	11,8
40	200	0,025	200	20	9,9	2,4	350	73	15,8	6,6	440	115	19,2	9	590	190	25	13
50	200	0,025	200	20	9,3	2,2	350	73	15,2	6,3	440	115	19	8,7	590	190	24,6	12,7
60	250	0,02	200	15	9	1,8	360	52	15,2	6,3	480	85	20	9,7	650	145	26,5	14
70	250	0,02	200	15	8,6	1,2	360	52	14,8	5,7	480	85	19,5	9	650	145	26	13,4
С выравнивателем потока воздуха, настилающаяся струя
20	160	0,016	200	35	16,6	9,2	280	74	18,8	12,2	360	115	20,8	15,2	450	180	23	18,3
30	160	0,02	200	20	16,6	9,2	330	63	20	14	420	100	22,3	17,3	520	153	24,8	21
40	200	0,025	200	14	12	5,2	350	42	15,8	10,8	450	66	18,3	14,5	570	105	21,5	18,8
50	200	0,025	200	14	9,3	2,7	350	42	13,2	8,2	450	66	15,7	11,8	570	105	18,8	16,3
60	250	0,02	200	20	7,3	0	330	63	10,8	5	420	100	13	8,3	520	153	15,6	12
70	250	0,02	200	20	5,3	-	330	63	8,8	2,5	420	100	11	5,8	520	153	13,5	9,5

Максимальные показатели производительности щелевого диффузора PV с КСД в зависимости от генерируемого шума, 2, 3, 4 щели без выравнивателя потока воздуха, длина А=1000 мм

Кол-во щелей	Высота щели	øD, мм	F_жс, м²	Уровень шума менее 20 дБ(А)				Уровень шума 25 дБ(А)				Уровень шума 35 дБ(А)				Уровень шума 45 дБ(А)
				L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с
				L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5
Без выравнивателя потока воздуха, вертикальная струя
2	20	200	0,036	300	12	11,4	3,2	430	23	15,5	7	570	39	20	11,2	800	85	27,5	17,7
	25	200	0,045	300	9	8,6	2	430	17,5	13	4,7	570	29	17,5	7,7	800	65	24,8	12,5
	30	200	0,046	300	6	7,9	1,6	450	13	12,8	4,6	600	21	17,7	7,5	830	40	25,2	12
3	20	200	0,054	300	4,5	9,3	2,5	500	12,5	15,9	6,8	700	22,5	22,3	11,2	960	42	31	17,2
	25	200	0,068	300	4,5	<2	<1	480	11	7	2,9	660	19	13	5,7	900	34	20,8	9,3
	30	200	0,069	300	4	3,9	<1	550	12,5	12	5	770	22,5	19,3	8,8	1020	39,5	27,5	13,2
4	20	250	0,072	300	2	5,2	1	670	15,5	17,5	7,6	870	25	23,9	11,2	1140	45	32,5	16
	25	250	0,09	300	1,5	<2	<1	700	14	7	3,2	900	23,5	13,5	5,3	1190	43,5	22,8	8,3
	30	250	0,092	300	1	<2	<1	700	13	11	4,8	900	22	17,5	7,4	1190	39,5	26,8	11,2
Без выравнивателя потока воздуха, настилающаяся струя
2	20	200	0,036	300	12	15,2	9	430	24	18,5	13	580	40	22	17,5	800	75	27,5	24
	25	200	0,045	300	7,5	15,8	8,5	520	20	21	15	670	32	24,7	19,4	920	62	31	26,8
	30	200	0,046	300	7,5	16,6	9,5	520	20	22	16,8	670	32	25,5	21,3	920	62	32	29,8
3	20	200	0,054	300	3,5	10,2	3,5	570	14,5	16,7	9,8	760	25	21,5	14,3	1070	54	28,8	21,5
	25	200	0,068	300	3	9,3	3,4	620	13	17	10,5	840	24	22,2	15,5	1200	47	31	23,3
	30	200	0,069	300	2,7	12,8	4	590	14	19,9	11,9	820	27	25,5	18	1150	57	33,5	27
4	20	250	0,072	300	2	6,8	<2	860	20	20,2	8,8	1100	35	26	11,7	>1300	-	-	-
	25	250	0,09	300	1	7,5	2	800	14,5	19,5	9,7	1030	24,5	25	13	>1300	-	-	-
	30	250	0,092	300	1	8	2,2	800	14,5	20	11,2	1030	24,5	25,5	15	>1300	-	-	-

Максимальные показатели производительности щелевого диффузора PV с КСД в зависимости от генерируемого шума, 2, 3, 4 щели с выравнивателем потока воздуха, длина А=1000 мм

Кол-во щелей	Высота щели	øD, мм	F_жс, м²	Уровень шума менее 20 дБ(А)				Уровень шума 25 дБ(А)				Уровень шума 35 дБ(А)				Уровень шума 45 дБ(А)
				L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с		L₀, м³/ч	∆Р, Па	Дальнобойность, м. при Vх , м/с
				L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5	L₀, м³/ч	∆Р, Па	0,2	0,5
Без выравнивателя потока воздуха, вертикальная струя
2	20	200	0,032	300	37	15	4,2	480	87	20,8	11,5	650	170	25,8	17,9	830	263	31,4	24,9
	25	200	0,037	300	30	13,4	3,8	500	76	19,6	10,8	660	135	24,5	16,4	850	239	30,4	23
	30	200	0,041	300	26	12	3,4	520	70	18,7	9,8	670	112	23,5	14,4	870	211	29,6	20,4
3	20	200	0,049	400	30	14	5,4	610	62	20,3	10,4	790	99	26,2	14,9	1100	238	35,7	22,5
	25	200	0,055	400	25	12,3	4,2	650	57	20	9,3	840	91	25,8	13	1200	224	37	20,4
	30	200	0,061	400	18	10,2	3	700	48	19,5	8	910	76	26	11,6	1300	176	38	18,1
4	20	250	0,065	500	14	14	5,2	770	33	22,3	10	1040	58	30,7	14,8	1400	107	41,8	21,3
	25	250	0,073	500	12	7,3	1,7	800	30	16,6	5	1090	53	25,5	8,3	1450	91	36,5	12,4
	30	250	0,082	500	11	10,9	3,2	830	29	21,2	7,8	1140	51	30,7	12,2	1500	83	41,7	17,3
