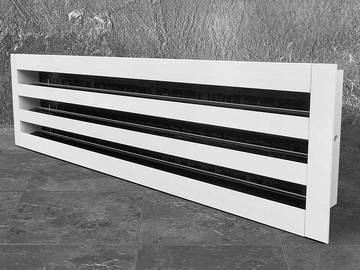

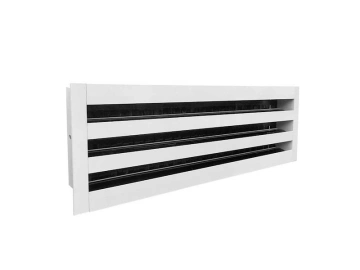

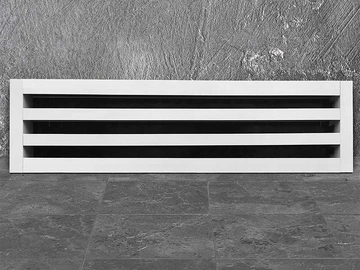

Щелевой диффузор АДЛ-К - Аналог решетки АЛС

Категории


Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Щелевой диффузор АДЛ-К - аналог решётки АЛС – может использоваться в системах приточной или вытяжной вентиляции, и служит для регулировки объёма поступающего воздуха. Изделия применяются в виде одиночной секции, а также могут находиться в её составе. Данный вид решёток не имеет направляющих воздушного потока, однако оснащены воздушным клапаном. Число щелей варьируется от одной до десяти.

Материалы

Диффузоры АДЛ-К выполняются из алюминиевого деформируемого сплава АД31 по Межгосударственному стандарту 22233-2001. Традиционно корпус покрывают белым, а перфорированную металлическую кассету внутри – в чёрный. Также под заказ допускается окрашивание в другие цвета по таблице RAL.

Установка

Для присоединения к вентиляционному каналу изделия оснащаются специальной камерой статического давления (КСД). Установка выполняется после чистовой отделки потолка. Посредством резьбового соединения деталей винтами производится крепление к закладным элементам в КСД сквозь подвижный крепёж на обратной стороне.

Преимущества работы с компанией:

  1. Внимательное отношение и индивидуальный подход к клиентам.
  2. Грамотные консультации и профессиональный подход, а также содействие в подборе оборудования.
  3. Оперативная доставка для жителей РБ.
  4. Неограниченный объём заказов.
  5. Гарантия на приобретённую продукцию.

Только у нас вы сможете купить щелевой диффузор АДЛ-К - аналог решётки АЛС, оптимальный по соотношению «цена/качество». Для того, чтобы получить больше информации, звоните нам по номеру +375(29)62-62-100, а также +375(29)66-50-969.



Место применения
В гипсокартон
Серия решетки АДЛ
Вид решетки Щелевые
Способ монтажа
Встраиваемая
Регулировка
Регулируемая
Форма
Прямоугольные
Материал Алюминий
Конструкция
Неразборная



 Основные вертикальные размеры стандартных щелевых диффузоров серии АДЛ



Количество щелей 1 2 3 4 5 6 7 8 9 10
Высота В, мм 48 86 124 162 200 238 276 314 352 390
Габарит (В+20) 68 108 144 182 220 258 296 334 372 410





 Габаритно-посадочные размеры диффузоров серии АДЛ с уменьшенной камерой КСД-У с круглой врезкой

Габаритно-посадочные размеры диффузоров серии АДЛ с уменьшенной камерой КСД-У-О с овальной врезкой

Габаритно-посадочные размеры диффузоров серии АДЛ с уменьшенной камерой КСД-У с прямоугольной врезкой

Количество патрубков, шт L, мм
1 до 1200
2 от 1200 до 2200
3 от 2200 до 2950



Данные для подбора щелевых решеток АДЛ при А = 500 мм, удалении воздуха из помещения
Кол-во щелей F0, м2 LA < 20 дБ (А) LA < 25 дБ (А) LA < 35 дБ (А) LA < 45 дБ (А)
L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па
1 0,017 65 6 90 11 165 36 290 10
2 0,033 100 3 135 6 235 17 360 40
3 0,05 145 3 200 5 350 15 550 37
4 0,066 195 3 265 5 465 14 735 36
5 0,083 245 2 335 4 575 13 855 28
6 0,099 255 2 370 4 690 12 1130 33



Данные для подбора щелевых решеток АДЛ при А = 1000 мм, удалении воздуха из помещения
Кол-во щелей F0, м2 LA < 20 дБ (А) LA < 25 дБ (А) LA < 35 дБ (А) LA < 45 дБ (А)
L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па
1 0,033 90 3 125 5 210 15 325 5
2 0,066 175 2 240 4 420 13 665 34
3 0,099 250 2 345 4 630 12 1010 32
4 0,132 335 2 460 3 830 11 1340 30
5 0,165 420 2 580 3 1030 10 1600 25
6 0,198 480 1 660 3 1210 10 2030 27



Данные для подбора щелевых решеток АДЛ при А = 1500 мм, удалении воздуха из помещения
Кол-во щелей F0, м2 LA < 20 дБ (А) LA < 25 дБ (А) LA < 35 дБ (А) LA < 45 дБ (А)
L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па
1 0,05 120 2 165 4 290 13 455 4
2 0,099 230 2 320 3 575 11 925 29
3 0,149 330 1 465 3 850 10 1400 27
4 0,198 445 1 615 3 1120 9 1860 25
5 0,248 565 1 780 3 1415 9 2250 22
6 0,297 660 1 900 2 1640 8 2810 23



Данные для подбора щелевых решеток АДЛ при А = 2000 мм, удалении воздуха из помещения
Кол-во щелей F0, м2 LA < 20 дБ (А) LA < 25 дБ (А) LA < 35 дБ (А) LA < 45 дБ (А)
L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па
1 0,066 145 2 200 3 365 12 575 3
2 0,132 285 2 395 3 720 10 1170 26
3 0,198 405 1 565 3 1060 9 1780 25
4 0,264 540 1 760 2 1400 8 2330 22
5 0,33 690 1 960 2 1760 8 2830 20
6 0,396 830 1 1100 2 2010 7 3530 20



 Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m)

Кол-во
щелей
Тип
Параметр
Условный типоразмер по горизонтали, А(мм)
250 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
1 В=48
(мм)
АДЛ-К
F с.с., м2 0,003 0,003 0,004 0,005 0,006 0,007 0,008 0,009 0,01 0,011 0,012 0,013 0,014 0,015 0,016 0,017 0,018 0,019 0,02
m, кг  0,3 0,4 0,5 0,6 0,7 0,8 1 1,1 1,2 1,3 1,4 1,6 1,7 1,8 1,9 2 2,2 2,3 2,4
2 В=86
(мм)
АДЛ-К
F с.с., м2 0,005 0,006 0,008 0,01 0,012 0,014 0,016 0,018 0,02 0,022 0,024 0,026 0,028 0,03 0,032 0,034 0,036 0,038 0,04
m, кг  0,5 0,6 0,7 0,9 1,1 1,3 1,5 1,7 1,9 2,1 2,2 2,4 2,6 2,8 3 3,2 3,4 3,6 3,7
3 В=124
(мм)
АДЛ-К
F с.с., м2 0,008 0,009 0,012 0,015 0,018 0,021 0,024 0,027 0,03 0,033 0,036 0,039 0,042 0,045 0,048 0,051 0,054 0,057 0,06
m, кг  0,7 0,8 1 1,3 1,6 1,8 2,1 2,3 2,6 2,8 3,1 3,4 3,6 3,9 4,1 4,4 4,4 4,9 5,2
4 В=162
(мм)
АДЛ-К
F с.с., м2 0,01 0,012 0,016 0,02 0,024 0,028 0,032 0,036 0,04 0,044 0,048 0,052 0,056 0,06 0,064 0,068 0,072 0,076 0,08
m, кг  0,9 1 1,3 1,7 2 2,3 2,7 3 3,3 3,7 4 4,3 4,6 5 5,3 5,6 6 6,3 6,6
5 В=200
(мм)
АДЛ-К
F с.с., м2 0,013 0,015 0,02 0,025 0,03 0,035 0,04 0,045 0,05 0,055 0,06 0,065 0,07 0,075 0,08 0,085 0,09 0,095 0,1
m, кг  1,1 1,2 1,6 2 2,4 2,8 3,2 3,6 4 4,4 4,8 5,2 5,6 6 6,4 6,9 7,3 7,7 8,1
6 В=238
(мм)
АДЛ-К
F с.с., м2 0,015 0,018 0,024 0,03 0,036 0,042 0,048 0,054 0,06 0,066 0,072 0,078 0,084 0,09 0,096 0,102 0,108 0,114 0,12
m, кг  1,3 1,4 1,9 2,4 2,9 3,3 3,8 4,3 4,8 5,2 5,7 6,2 6,7 7,1 7,6 8,1 8,6 9 9,5
