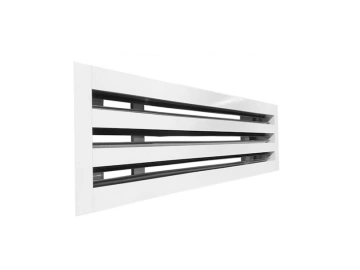

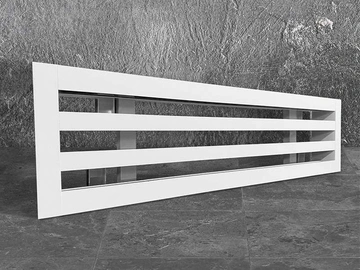

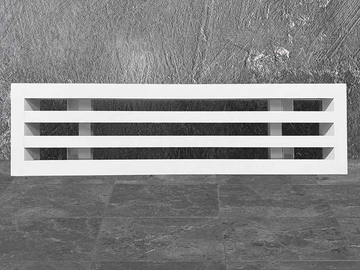

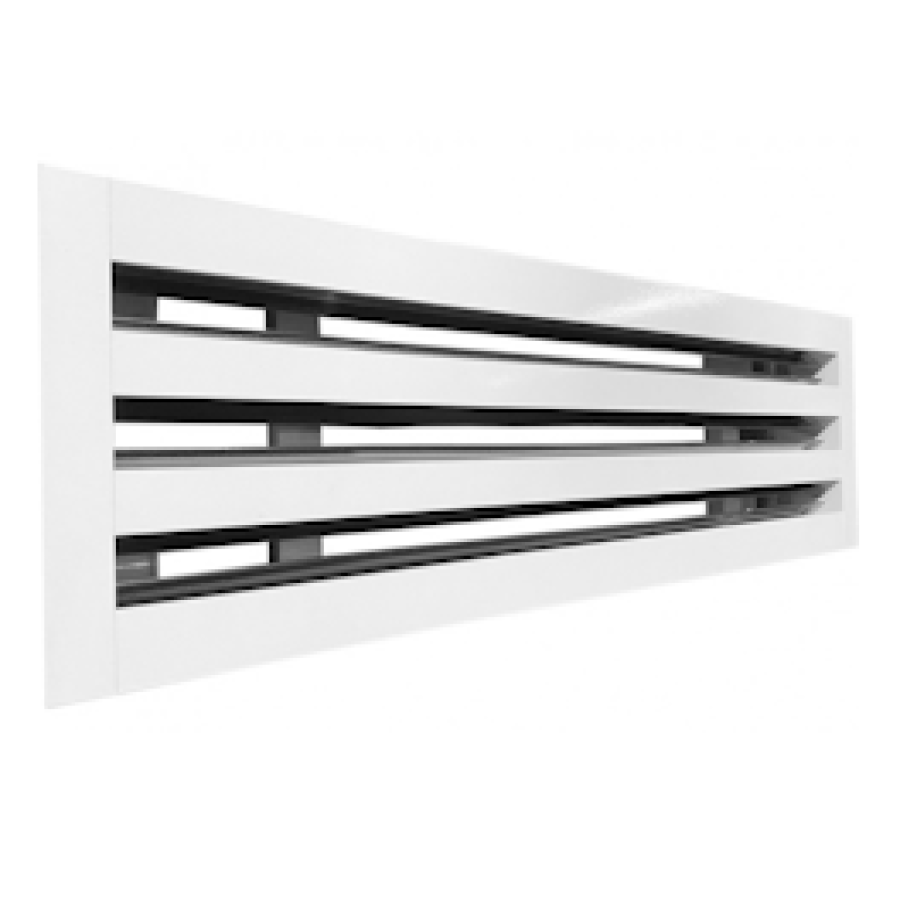

Щелевой приточно-вытяжной диффузор АДЛ-З - Аналог решетки АНС

Категории


Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Щелевой приточно-вытяжной диффузор АДЛ-З не имеет воздушного клапана, но оснащён ламелями, позволяющими регулировать направление воздуха в здании. Его обычно устанавливают в системах кондиционирования. Может использоваться в форме одиночной секции, а также находиться в её составе. После установки рамка изделия остаётся в видимом положении, перекрывая проём. Число щелей варьируется от одной до десяти.

Материалы

Решётки АДЛ-З выполняются из экструзионного алюминиевого профиля АД31 в соответствии с Межгосударственным стандартом 22233-2001. Изделие окрашивают в базовый белый цвет. Также под заказ цвет корпуса может быть изменён на любой другой по таблице RAL.

Установка

Диффузор монтируется после завершения чистовой отделки поверхности потолка. При помощи резьбового соединения деталей винтами установка изделия производится к закладным элементам в камере статического давления через подвижный крепёж в тыльной части. При монтаже непрерывной конструкции требуется использование коннекторов в зонах соединения.

Плюсы сотрудничества с нашей компанией:

  1. Мы внимательно относимся к клиентам, а также помогаем в выборе оборудования.

  2. Специалисты предоставляют грамотные консультации.

  3. Вы можете заказывать любой объём продукции.

  4. Мы оперативно доставляем товар по РБ.

  5. На оборудование и комплектующие предоставляется гарантия.

Мы предлагаем купить щелевой приточно-вытяжной диффузор АДЛ-З - аналог решётки АНС в нашей компании. Если у вас остались вопросы, то вы можете обратиться к нашим специалистам по номеру телефона +375(29)62-62-100 или +375(29)66-50-969. Также можно написать нам на электронную почту info@kvs.by.



Место применения
В гипсокартон
Серия решетки АДЛ
Вид решетки Щелевые
Способ монтажа
Встраиваемая
Регулировка
Регулируемая
Форма
Прямоугольные
Материал Алюминий



 Основные вертикальные размеры стандартных щелевых диффузоров серии АДЛ



Количество щелей 1 2 3 4 5 6 7 8 9 10
Высота В, мм 48 86 124 162 200 238 276 314 352 390
Габарит (В+20) 68 108 144 182 220 258 296 334 372 410

 Габаритно-посадочные размеры диффузоров серии АДЛ с уменьшенной камерой КСД-У с круглой врезкой

Габаритно-посадочные размеры диффузоров серии АДЛ с уменьшенной камерой КСД-У-О с овальной врезкой

Габаритно-посадочные размеры диффузоров серии АДЛ с уменьшенной камерой КСД-У с прямоугольной врезкой

Количество патрубков, шт L, мм
1 до 1200
2 от 1200 до 2200
3 от 2200 до 2950



Положение ламелей решетки АДЛ-З и АДЛ-КЗ для формирования струй

Данные для подбора щелевых решеток АДЛ при А = 500 мм, удалении воздуха из помещения
Кол-во щелей
F0, м2
LA < 20 дБ (А) LA < 25 дБ (А) LA < 35 дБ (А) LA < 45 дБ (А)
L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч
△Pп, Па
1 0,017 65 6 90 11 165 36 290 10
2 0,033 100 3 135 6 235 17 360 40
3 0,05 145 3 200 5 350 15 550 37
4 0,066 195 3 265 5 465 14 735 36
5 0,083 245 2 335 4 575 13 855 28
6 0,099 255 2 370 4 690 12 1130 33



Данные для подбора щелевых решеток АДЛ при А = 1500 мм, удалении воздуха из помещения
Кол-во щелей
F0, м2
LA < 20 дБ (А) LA < 25 дБ (А) LA < 35 дБ (А) LA < 45 дБ (А)
L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч
△Pп, Па
1 0,05 120 2 165 4 290 13 455 4
2 0,099 230 2 320 3 575 11 925 29
3 0,149 330 1 465 3 850 10 1400 27
4 0,198 445 1 615 3 1120 9 1860 25
5 0,248 565 1 780 3 1415 9 2250 22
6 0,297 660 1 900 2 1640 8 2810 23



Данные для подбора щелевых решеток АДЛ при А = 1000 мм, удалении воздуха из помещения
Кол-во щелей
F0, м2
LA < 20 дБ (А) LA < 25 дБ (А) LA < 35 дБ (А) LA < 45 дБ (А)
L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч
△Pп, Па
1 0,033 90 3 125 5 210 15 325 5
2 0,066 175 2 240 4 420 13 665 34
3 0,099 250 2 345 4 630 12 1010 32
4 0,132 335 2 460 3 830 11 1340 30
5 0,165 420 2 580 3 1030 10 1600 25
6 0,198 480 1 660 3 1210 10 2030 27



Данные для подбора щелевых решеток АДЛ при А = 2000 мм, удалении воздуха из помещения
Кол-во щелей
F0, м2
LA < 20 дБ (А) LA < 25 дБ (А) LA < 35 дБ (А) LA < 45 дБ (А)
L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч △Pп, Па L0, м3/ч
△Pп, Па
1 0,066 145 2 200 3 365 12 575 3
2 0,132 285 2 395 3 720 10 1170 26
3 0,198 405 1 565 3 1060 9 1780 25
4 0,264 540 1 760 2 1400 8 2330 22
5 0,33 690 1 960 2 1760 8 2830 20
6 0,396 830 1 1100 2 2010 7 3530 20



 Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m)

Кол-во
щелей
Тип
Параметр
Условный типоразмер по горизонтали, А(мм)
250 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
1
В=48
(мм)
АДЛ-КЗ
F(гор.) с.с., м2 0,002 0,002 0,003 0,004 0,004 0,005 0,006 0,006 0,007 0,008 0,008 0,009 0,01 0,011 0,011 0,012 0,013 0,013 0,014
F(вер.) с.с., м2 0,03 0,03 0,004 0,005 0,006 0,007 0,008 0,009 0,01 0,011 0,012 0,013 0,014 0,015 0,016 0,017 0,018 0,019 0,02
m, кг 0,4 0,4 0,6 0,7 0,8 1 1,1 1,3 1,4 1,5 1,7 1,8 2 2,1 2,2 2,4 2,5 2,7 2,8
АДЛ-К
F с.с., м2 0,003 0,003 0,004 0,005 0,006 0,007 0,008 0,009 0,01 0,011 0,012 0,013 0,014 0,015 0,016 0,017 0,018 0,019 0,02
m, кг  0,3 0,4 0,5 0,6 0,7 0,8 1 1,1 1,2 1,3 1,4 1,6 1,7 1,8 1,9 2 2,2 2,3 2,4
АДЛ-З
с.с., м2 0,005 0,006 0,008 0,01 0,012 0,014 0,016 0,018 0,02 0,022 0,024 0,026 0,028 0,03 0,032 0,034 0,036 0,038 0,04
m, кг  0,2 0,3 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,4 1,5 1,6 1,7 1,8
АДЛ F
с.с., м2 0,005 0,006 0,008 0,01 0,012 0,014 0,016 0,018 0,02 0,022 0,024 0,026 0,028 0,03 0,032 0,034 0,036 0,038 0,04
m, кг  0,2 0,3 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,4 1,5 1,6 1,7 1,8
2
В=86
(мм)
АДЛ-КЗ
F(гор.) с.с., м2 0,004 0,004 0,006 0,007 0,008 0,01 0,011 0,013 0,014 0,015 0,017 0,018 0,02 0,021 0,022 0,024 0,025 0,027 0,028
F(вер.) с.с., м2 0,005 0,006 0,008 0,01 0,012 0,014 0,016 0,018 0,02 0,022 0,024 0,026 0,028 0,03 0,032 0,034 0,036 0,038 0,04
m, кг 0,6 0,7 0,9 1,2 1,4 1,6 1,9 2,1 2,3 2,6 2,8 3 3,3 3,5 3,7 4 4,2 4,4 4,7
АДЛ-К
с.с., м2 0,005 0,006 0,008 0,01 0,012 0,014 0,016 0,018 0,02 0,022 0,024 0,026 0,028 0,03 0,032 0,034 0,036 0,038 0,04
m, кг  0,5 0,6 0,7 0,9 1,1 1,3 1,5 1,7 1,9 2,1 2,2 2,4 2,6 2,8 3 3,2 3,4 3,6 3,7
АДЛ-З
с.с., м2 0,01 0,012 0,016 0,02 0,024 0,028 0,032 0,036 0,04 0,044 0,048 0,052 0,056 0,06 0,064 0,068 0,072 0,076 0,08
m, кг  0,3 0,4 0,5 0,7 0,8 0,9 1,1 1,2 1,3 1,5 1,6 1,7 1,9 2 2,1 2,3 2,4 2,5 2,7
АДЛ F
с.с., м2 0,01 0,012 0,016 0,02 0,024 0,028 0,032 0,036 0,04 0,044 0,048 0,052 0,056 0,06 0,064 0,068 0,072 0,076 0,08
m, кг  0,3 0,4 0,5 0,7 0,8 0,9 1,1 1,2 1,3 1,5 1,6 1,7 1,9 2 2,1 2,3 2,4 2,5 2,7
3
В=124
(мм)
АДЛ-КЗ
F(гор.) с.с., м2 0,005 0,006 0,008 0,011 0,013 0,015 0,017 0,019 0,021 0,023 0,025 0,027 0,029 0,032 0,034 0,036 0,038 0,04 0,042
F(вер.) с.с., м2 0,008 0,009 0,012 0,015 0,018 0,021 0,024 0,027 0,03 0,033 0,036 0,039 0,042 0,045 0,048 0,051 0,054 0,057 0,06
m, кг 0,9 1 1,3 1,6 2 2,3 2,6 3 3,3 3,6 3,9 4,3 4,6 4,9 5,3 5,6 5,9 6,3 6,6
АДЛ-К
с.с., м2 0,008 0,009 0,012 0,015 0,018 0,021 0,024 0,027 0,03 0,033 0,036 0,039 0,042 0,045 0,048 0,051 0,054 0,057 0,06
m, кг  0,7 0,8 1 1,3 1,6 1,8 2,1 2,3 2,6 2,8 3,1 3,4 3,6 3,9 4,1 4,4 4,4 4,9 5,2
АДЛ-З
с.с., м2 0,015 0,018 0,024 0,03 0,036 0,042 0,048 0,054 0,06 0,066 0,072 0,078 0,084 0,09 0,096 0,102 0,108 0,114 0,12
m, кг  0,4 0,5 0,7 0,9 1,1 1,2 1,4 1,6 1,8 2 2,1 2,3 2,5 2,7 2,8 3 3,2 3,4 3,6
АДЛ F
с.с., м2 0,015 0,018 0,024 0,03 0,036 0,042 0,048 0,054 0,06 0,066 0,072 0,078 0,084 0,09 0,096 0,102 0,108 0,114 0,12
m, кг  0,4 0,5 0,7 0,9 1,1 1,2 1,4 1,6 1,8 2 2,1 2,3 2,5 2,7 2,8 3 3,2 3,4 3,6
4
В=162
(мм)
АДЛ-КЗ
F(гор.) с.с., м2 0,007 0,008 0,011 0,014 0,017 0,02 0,022 0,025 0,028 0,031 0,034 0,036 0,039 0,042 0,045 0,048 0,05 0,053 0,056
F(вер.) с.с., м2 0,01 0,012 0,016 0,02 0,024 0,028 0,032 0,036 0,04 0,044 0,048 0,052 0,056 0,06 0,064 0,068 0,072 0,076 0,08
m, кг 1,2 1,3 1,7 2,1 2,5 3 3,4 3,8 4,2 4,7 5,1 5,5 5,9 6,4 6,8 7,2 7,6 8,1 8,5
АДЛ-К
с.с., м2 0,01 0,012 0,016 0,02 0,024 0,028 0,032 0,036 0,04 0,044 0,048 0,052 0,056 0,06 0,064 0,068 0,072 0,076 0,08
m, кг  0,9 1 1,3 1,7 2 2,3 2,7 3 3,3 3,7 4 4,3 4,6 5 5,3 5,6 6 6,3 6,6
АДЛ-З
с.с., м2 0,02 0,024 0,032 0,04 0,048 0,056 0,064 0,072 0,08 0,088 0,096 0,104 0,112 0,12 0,128 0,136 0,144 0,152 0,16
m, кг  0,5 0,7 0,9 1,1 1,3 1,6 1,8 2 2,2 2,5 2,7 2,9 3,1 3,4 3,6 3,8 4 4,3 4,5
АДЛ F
с.с., м2 0,02 0,024 0,032 0,04 0,048 0,056 0,064 0,072 0,08 0,088 0,096 0,104 0,112 0,12 0,128 0,136 0,144 0,152 0,16
m, кг  0,5 0,7 0,9 1,1 1,3 1,6 1,8 2 2,2 2,5 2,7 2,9 3,1 3,4 3,6 3,8 4 4,3 4,5
5
В=200
(мм)
АДЛ-КЗ
F(гор.) с.с., м2 0,009 0,011 0,014 0,018 0,021 0,025 0,028 0,032 0,035 0,039 0,042 0,046 0,049 0,053 0,056 0,06 0,063 0,067 0,07
F(вер.) с.с., м2 0,013 0,015 0,02 0,025 0,03 0,035 0,04 0,045 0,05 0,055 0,06 0,065 0,07 0,075 0,08 0,085 0,09 0,095 0,1
m, кг 1,4 1,6 2,1 2,6 3,1 3,6 4,2 4,7 5,2 5,7 6,2 6,7 7,3 7,8 8,3 8,8 9,3 9,9 10,4
АДЛ-К
с.с., м2 0,013 0,015 0,02 0,025 0,03 0,035 0,04 0,045 0,05 0,055 0,06 0,065 0,07 0,075 0,08 0,085 0,09 0,095 0,1
m, кг  1,1 1,2 1,6 2 2,4 2,8 3,2 3,6 4 4,4 4,8 5,2 5,6 6 6,4 6,9 7,3 7,7 8,1
АДЛ-З
с.с., м2 0,025 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,1 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,2
m, кг  0,6 0,8 1,1 1,3 1,6 1,9 2,1 2,4 2,7 2,9 3,2 3,5 3,8 4 4,3 1,6 4,8 5,1 5,4
АДЛ F
с.с., м2 0,025 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,1 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,2
m, кг  0,6 0,8 1,1 1,3 1,6 1,9 2,1 2,4 2,7 2,9 3,2 3,5 3,8 4 4,3 1,6 4,8 5,1 5,4
6
В=238
(мм)
АДЛ-КЗ
F(гор.) с.с., м2 0,011 0,013 0,017 0,021 0,025 0,029 0,034 0,038 0,042 0,046 0,05 0,055 0,059 0,063 0,067 0,071 0,076 0,08 0,084
F(вер.) с.с., м2  0,015 0,018 0,024 0,03 0,036 0,042 0,048 0,054 0,06 0,066 0,072 0,078 0,084 0,09 0,096 0,102 0,108 0,114 0,12
m, кг 1,7 1,8 2,5 3,1 3,7 4,3 4,9 5,5 6,2 6,8 7,4 8 8,6 9,2 9,9 10,5 11,1 11,7 12,3
АДЛ-К
с.с., м2 0,015 0,018 0,024 0,03 0,036 0,042 0,048 0,054 0,06 0,066 0,072 0,078 0,084 0,09 0,096 0,102 0,108 0,114 0,12
m, кг  1,3 1,4 1,9 2,4 2,9 3,3 3,8 4,3 4,8 5,2 5,7 6,2 6,7 7,1 7,6 8,1 8,6 9 9,5
АДЛ-З
с.с., м2 0,03 0,036 0,048 0,06 0,072 0,084 0,096 0,108 0,12 0,132 0,144 0,156 0,168 0,18 0,192 0,204 0,216 0,228 0,24
m, кг  0,7 0,9 1,3 1,6 1,9 2,2 2,5 2,8 3,1 3,5 3,8 4,1 4,4 4,7 5 5,3 5,7 6 6,3
АДЛ F
с.с., м2 0,03 0,036 0,048 0,06 0,072 0,084 0,096 0,108 0,12 0,132 0,144 0,156 0,168 0,18 0,192 0,204 0,216 0,228 0,24
m, кг  0,7 0,9 1,3 1,6 1,9 2,2 2,5 2,8 3,1 3,5 3,8 4,1 4,4 4,7 5 5,3 5,7 6 6,3
