Материал: Алюминий/оцинкованая сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о сетчатой вентиляционной решетке СР - Подробнее

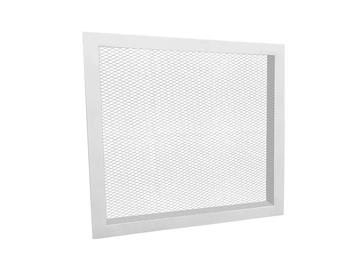

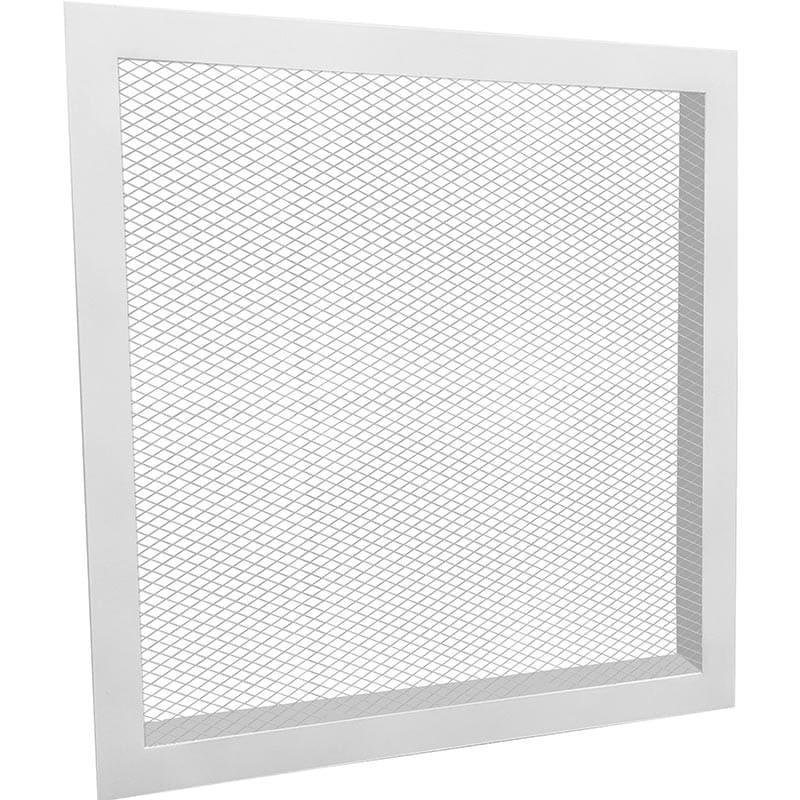

Сетчатая решетка вентиляционная СР применяется в системах приточно-вытяжной вентиляции, кондиционирования и воздухораспределения, а также в воздуховодах различного назначения. Основные преимущества решетки СР перед другими моделями – простота конструкции, высокая прочность и универсальность установки.

Устройство вентиляционной решетки СР

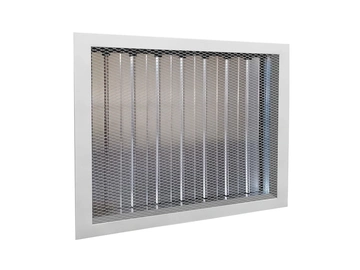

Конструкция сетчатой решетки вентиляционной СР представляет собой рамку, выполненную из алюминиевого профиля с установленной в ней металлической сеткой. Сетка фиксируется с помощью вытяжных заклепок, что обеспечивает высокую прочность соединения. В стандартной комплектации используется просечно-вытяжная сетка с ячейками 12×6 мм. По желанию заказчика возможно изготовление решетки с квадратной сеткой 10×10 мм. Для удобства эксплуатации решетка может быть дополнительно оснащена клапаном расхода воздуха (КРВ), позволяющим вручную регулировать объем подаваемого воздуха за счет изменения свободного сечения. В конструкциях больших размеров (свыше 600 мм по одной из сторон) предусмотрена установка Т-образных профилей для усиления жесткости.

Материалы изготовления

Основной материал рамки – алюминиевый профиль АДЗ1, соответствующий требованиям ГОСТ 22233-2001. Сетка выполнена из оцинкованной стали.

Покрытие – порошковая полиэфирная краска белого цвета (RAL 9016). По запросу возможна окраска в другие цвета по шкале RAL. При комплектации КРВ применяются качественные пластиковые элементы (шестеренки, втулки), производимые сторонними поставщиками.

Монтаж решетки

Благодаря гибкости конструкции и универсальности креплений, установка возможна как в стены и потолки, так и в вентиляционные короба или проемы. Наиболее распространенный вариант монтажа решетки – крепление с помощью саморезов. Также доступен вариант установки на пружинные защелки, упрощающий демонтаж и обслуживание (данный способ не используется для решеток с установленным КРВ).

Преимущества работы с компанией «КВС-Инжениринг»

Выбирая нашу компанию, вы получаете ряд неоспоримых преимуществ:

Индивидуальный подход.
Собственное производство.
Оперативность.
Консультации специалистов.
Гибкие условия сотрудничества.

Если у вас хотите купить сетчатую решетка вентиляционную СР, оставьте свою заявку в форме обратной связи, и наш специалист свяжется с вами. Также вы можете самостоятельно позвонить нам по телефонам +375(29)62-62-100 или +375(29)66-50-969.

Место применения	В стены
Серия решетки	СР
Вид решетки	Сетчатые
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий/оцинкованная сталь
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) СР

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
200	m, кг	0,0252	0,032	0,0388	0,0456	0,0524	0,0591	0,0659	0,0727	0,0795	0,0863	0,0931	0,0999	0,1067	0,1135	0,1203	0,1271	0,1339	0,1407	0,1475	0,1543	0,1611
200	F_с.с., м²	0,27	0,31	0,34	0,37	0,41	0,44	0,47	0,51	0,54	0,57	0,61	0,64	0,67	0,71	0,74	0,77	0,81	0,84	0,87	0,91	0,94
250	m, кг	0,032	0,0406	0,0492	0,0579	0,0665	0,0751	0,0838	0,0924	0,101	0,1097	0,1183	0,127	0,1356	0,1442	0,1529	0,1615	0,1701	0,1788	0,1874	0,196	0,2047
250	F_с.с., м²	0,31	0,34	0,38	0,41	0,45	0,49	0,52	0,56	0,59	0,63	0,66	0,7	0,74	0,77	0,81	0,84	0,88	0,91	0,95	0,99	1,02
300	m, кг	0,0388	0,0492	0,0597	0,0702	0,0806	0,0911	0,1016	0,1121	0,1225	0,133	0,1435	0,154	0,1644	0,1749	0,1854	0,1959	0,2063	0,2168	0,2273	0,2378	0,2482
300	F_с.с., м²	0,34	0,38	0,42	0,45	0,49	0,53	0,57	0,61	0,65	0,68	0,72	0,76	0,8	0,84	0,88	0,91	0,95	0,99	1,03	1,07	1,11
350	m, кг	0,0456	0,0579	0,0702	0,0825	0,0948	0,1071	0,1194	0,1317	0,144	0,1564	0,1687	0,181	0,1933	0,2056	0,2179	0,2302	0,2425	0,2548	0,2672	0,2795	0,2918
350	F_с.с., м²	0,37	0,41	0,45	0,5	0,54	0,58	0,62	0,66	0,7	0,74	0,78	0,82	0,86	0,9	0,94	0,98	1,03	1,07	1,11	1,15	1,19
400	m, кг	0,0524	0,0665	0,0806	0,0948	0,1089	0,1231	0,1372	0,1514	0,1655	0,1797	0,1938	0,208	0,2221	0,2363	0,2504	0,2646	0,2787	0,2929	0,307	0,3212	0,3353
400	F_с.с., м²	0,41	0,45	0,49	0,54	0,58	0,62	0,67	0,71	0,75	0,8	0,84	0,88	0,93	0,97	1,01	1,06	1,1	1,14	1,19	1,23	1,27
450	m, кг	0,0591	0,0751	0,0911	0,1071	0,1231	0,1391	0,1551	0,1711	0,187	0,203	0,219	0,235	0,251	0,267	0,283	0,2989	0,3149	0,3309	0,3469	0,3629	0,3789
450	F_с.с., м²	0,44	0,49	0,53	0,58	0,62	0,67	0,71	0,76	0,81	0,85	0,9	0,94	0,99	1,03	1,08	1,13	1,17	1,22	1,26	1,31	1,36
500	m, кг	0,0659	0,0838	0,1016	0,1194	0,1372	0,1551	0,1729	0,1907	0,2085	0,2264	0,2442	0,262	0,2798	0,2977	0,3155	0,3333	0,3511	0,369	0,3868	0,4046	0,4224
500	F_с.с., м²	0,47	0,52	0,57	0,62	0,67	0,71	0,76	0,81	0,86	0,91	0,96	1	1,05	1,1	1,15	1,2	1,25	1,29	1,34	1,39	1,44
550	m, кг	0,0727	0,0924	0,1121	0,1317	0,1514	0,1711	0,1907	0,2104	0,23	0,2497	0,2694	0,289	0,3087	0,3283	0,348	0,3677	0,3873	0,407	0,4266	0,4463	0,466
550	F_с.с., м²	0,51	0,56	0,61	0,66	0,71	0,76	0,81	0,86	0,91	0,96	1,01	1,06	1,12	1,17	1,22	1,27	1,32	1,37	1,42	1,47	1,52
600	m, кг	0,0795	0,101	0,1225	0,144	0,1655	0,187	0,2085	0,23	0,2515	0,273	0,2945	0,316	0,3375	0,359	0,3805	0,402	0,4235	0,445	0,4665	0,488	0,5095
600	F_с.с., м²	0,54	0,59	0,65	0,7	0,75	0,81	0,86	0,91	0,97	1,02	1,07	1,13	1,18	1,23	1,29	1,34	1,39	1,45	1,5	1,55	1,61
650	m, кг	0,0863	0,1097	0,133	0,1564	0,1797	0,203	0,2264	0,2497	0,273	0,2964	0,3197	0,343	0,3664	0,3897	0,4131	0,4364	0,4597	0,4831	0,5064	0,5297	0,5531
650	F_с.с., м²	0,57	0,63	0,68	0,74	0,8	0,85	0,91	0,96	1,02	1,07	1,13	1,19	1,24	1,3	1,35	1,41	1,47	1,52	1,58	1,63	1,69
700	m, кг	0,0931	0,1183	0,1435	0,1687	0,1938	0,219	0,2442	0,2694	0,2945	0,3197	0,3449	0,3701	0,3952	0,4204	0,4456	0,4707	0,4959	0,5211	0,5463	0,5714	0,5966
700	F_с.с., м²	0,61	0,66	0,72	0,78	0,84	0,9	0,96	1,01	1,07	1,13	1,19	1,25	1,31	1,36	1,42	1,48	1,54	1,6	1,66	1,71	1,77
750	m, кг	0,0999	0,127	0,154	0,181	0,208	0,235	0,262	0,289	0,316	0,343	0,3701	0,3971	0,4241	0,4511	0,4781	0,5051	0,5321	0,5591	0,5861	0,6132	0,6402
750	F_с.с., м²	0,64	0,7	0,76	0,82	0,88	0,94	1	1,06	1,13	1,19	1,25	1,31	1,37	1,43	1,49	1,55	1,61	1,67	1,73	1,79	1,86
800	m, кг	0,1067	0,1356	0,1644	0,1933	0,2221	0,251	0,2798	0,3087	0,3375	0,3664	0,3952	0,4241	0,4529	0,4818	0,5106	0,5395	0,5683	0,5972	0,626	0,6549	0,6837
800	F_с.с., м²	0,67	0,74	0,8	0,86	0,93	0,99	1,05	1,12	1,18	1,24	1,31	1,37	1,43	1,5	1,56	1,62	1,69	1,75	1,81	1,88	1,94
850	m, кг	0,1135	0,1442	0,1749	0,2056	0,2363	0,267	0,2977	0,3283	0,359	0,3897	0,4204	0,4511	0,4818	0,5125	0,5431	0,5738	0,6045	0,6352	0,6659	0,6966	0,7273
850	F_с.с., м²	0,71	0,77	0,84	0,9	0,97	1,03	1,1	1,17	1,23	1,3	1,36	1,43	1,5	1,56	1,63	1,69	1,76	1,82	1,89	1,96	2,02
900	m, кг	0,1203	0,1529	0,1854	0,2179	0,2504	0,283	0,3155	0,348	0,3805	0,4131	0,4456	0,4781	0,5106	0,5431	0,5757	0,6082	0,6407	0,6732	0,7058	0,7383	0,7708
900	F_с.с., м²	0,74	0,81	0,88	0,94	1,01	1,08	1,15	1,22	1,29	1,35	1,42	1,49	1,56	1,63	1,7	1,76	1,83	1,9	1,97	2,04	2,11
950	m, кг	0,1271	0,1615	0,1959	0,2302	0,2646	0,2989	0,3333	0,3677	0,402	0,4364	0,4707	0,5051	0,5395	0,5738	0,6082	0,6426	0,6769	0,7113	0,7456	0,78	0,8144
950	F_с.с., м²	0,77	0,84	0,91	0,98	1,06	1,13	1,2	1,27	1,34	1,41	1,48	1,55	1,62	1,69	1,76	1,83	1,91	1,98	2,05	2,12	2,19
1000	m, кг	0,1339	0,1701	0,2063	0,2425	0,2787	0,3149	0,3511	0,3873	0,4235	0,4597	0,4959	0,5321	0,5683	0,6045	0,6407	0,6769	0,7131	0,7493	0,7855	0,8217	0,8579
1000	F_с.с., м²	0,81	0,88	0,95	1,03	1,1	1,17	1,25	1,32	1,39	1,47	1,54	1,61	1,69	1,76	1,83	1,91	1,98	2,05	2,13	2,2	2,27
1100	m, кг	0,1475	0,1874	0,2273	0,2672	0,307	0,3469	0,3868	0,4266	0,4665	0,5064	0,5463	0,5861	0,626	0,6659	0,7058	0,7456	0,7855	0,8254	0,8653	0,9051	0,945
1100	F_с.с., м²	0,87	0,95	1,03	1,11	1,19	1,26	1,34	1,42	1,5	1,58	1,66	1,73	1,81	1,89	1,97	2,05	2,13	2,2	2,28	2,36	2,44
1200	m, кг	0,1611	0,2047	0,2482	0,2918	0,3353	0,3789	0,4224	0,466	0,5095	0,5531	0,5966	0,6402	0,6837	0,7273	0,7708	0,8144	0,8579	0,9015	0,945	0,9886	1,0321
1200	F_с.с., м²	0,94	1,02	1,11	1,19	1,27	1,36	1,44	1,52	1,61	1,69	1,77	1,86	1,94	2,02	2,11	2,19	2,27	2,36	2,44	2,52	2,61
