Решетка в систему вентиляции РОН-ВРК-110

Категории

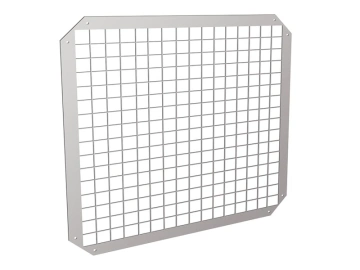

Решетка декоративная в систему противодымной вентиляции РОН-ВРК-110

Материал: Оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о решетке декоративной в систему противодымной вентиляции РОН-ВРК-110 - Подробнее

Место применения	Система дымоудаления
Вид решетки	Для клапанов дымоудаления
Способ монтажа	Накладная
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Оцинкованная сталь
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РОН-ВРК-110 прямоугольного сечения

Условный типоразмер по высоте, (мм)				Условный типоразмер по ширине, (мм)
				А	100	150	200	250	300	350	400	500	600	700	800	900	1000	1100	1200	1250
				Габаритный (А+30)	130	180	230	280	330	380	430	530	630	730	830	930	1030	1130	1230	1280
				С	65	135	170	240	275	345	380	485	590	695	765	870	975	1080	1185	1220
				E	32,5	22,5	30	20	27,5	17,5	25	22,5	20	17,5	32,5	30	27,5	25	22,5	30
100	130	65	32,5	m, кг	0,0036	0,0072	0,009	0,0126	0,0144	0,018	0,0198	0,0252	0,0306	0,036	0,0396	0,045	0,0504	0,0558	0,0612	0,063
100	130	65	32,5	F_с.с., м²	0,09	0,11	0,15	0,17	0,2	0,22	0,26	0,31	0,36	0,42	0,48	0,54	0,59	0,65	0,7	0,73
150	180	135	22,5	m, кг	0,0072	0,0144	0,018	0,0252	0,0288	0,036	0,0396	0,0504	0,0612	0,072	0,0792	0,09	0,1008	0,1116	0,1224	0,126
150	180	135	22,5	F_с.с., м²	0,11	0,13	0,17	0,18	0,22	0,23	0,27	0,32	0,37	0,42	0,5	0,55	0,6	0,65	0,7	0,74
200	230	170	30	m, кг	0,009	0,018	0,0225	0,0315	0,036	0,045	0,0495	0,063	0,0765	0,09	0,099	0,1125	0,126	0,1395	0,153	0,1575
200	230	170	30	F_с.с., м²	0,15	0,17	0,22	0,23	0,28	0,3	0,35	0,42	0,48	0,55	0,65	0,72	0,79	0,85	0,92	0,97
250	280	240	20	m, кг	0,0126	0,0252	0,0315	0,0441	0,0504	0,063	0,0693	0,0882	0,1071	0,126	0,1386	0,1575	0,1764	0,1953	0,2142	0,2205
250	280	240	20	F_с.с., м²	0,17	0,18	0,23	0,24	0,3	0,31	0,36	0,43	0,49	0,56	0,67	0,73	0,79	0,86	0,92	0,98
300	330	275	27,5	m, кг	0,0144	0,0288	0,036	0,0504	0,0576	0,072	0,0792	0,1008	0,1224	0,144	0,1584	0,18	0,2016	0,2232	0,2448	0,252
300	330	275	27,5	F_с.с., м²	0,2	0,22	0,28	0,3	0,36	0,38	0,44	0,53	0,61	0,69	0,82	0,9	0,98	1,06	1,14	1,21
350	380	345	17,5	m, кг	0,018	0,036	0,045	0,063	0,072	0,09	0,099	0,126	0,153	0,18	0,198	0,225	0,252	0,279	0,306	0,315
350	380	345	17,5	F_с.с., м²	0,22	0,23	0,3	0,31	0,38	0,39	0,46	0,53	0,61	0,69	0,83	0,91	0,99	1,07	1,14	1,22
400	430	380	25	m, кг	0,0198	0,0396	0,0495	0,0693	0,0792	0,099	0,1089	0,1386	0,1683	0,198	0,2178	0,2475	0,2772	0,3069	0,3366	0,3465
400	430	380	25	F_с.с., м²	0,26	0,27	0,35	0,36	0,44	0,46	0,54	0,63	0,73	0,82	0,99	1,08	1,17	1,27	1,36	1,45
500	530	485	22,5	m, кг	0,0252	0,0504	0,063	0,0882	0,1008	0,126	0,1386	0,1764	0,2142	0,252	0,2772	0,315	0,3528	0,3906	0,4284	0,441
500	530	485	22,5	F_с.с., м²	0,31	0,32	0,42	0,43	0,53	0,53	0,63	0,74	0,85	0,96	1,15	1,26	1,37	1,48	1,58	1,68
600	630	590	20	m, кг	0,0306	0,0612	0,0765	0,1071	0,1224	0,153	0,1683	0,2142	0,2601	0,306	0,3366	0,3825	0,4284	0,4743	0,5202	0,5355
600	630	590	20	F_с.с., м²	0,36	0,37	0,48	0,49	0,61	0,61	0,73	0,85	0,97	1,09	1,32	1,44	1,56	1,68	1,81	1,92
700	730	695	17,5	m, кг	0,036	0,072	0,09	0,126	0,144	0,18	0,198	0,252	0,306	0,36	0,396	0,45	0,504	0,558	0,612	0,63
700	730	695	17,5	F_с.с., м²	0,42	0,42	0,55	0,56	0,69	0,69	0,82	0,96	1,09	1,23	1,49	1,62	1,76	1,89	2,03	2,16
800	830	765	32,5	m, кг	0,0396	0,0792	0,099	0,1386	0,1584	0,198	0,2178	0,2772	0,3366	0,396	0,4356	0,495	0,5544	0,6138	0,6732	0,693
800	830	765	32,5	F_с.с., м²	0,48	0,5	0,65	0,67	0,82	0,83	0,99	1,15	1,32	1,49	1,8	1,96	2,13	2,3	2,47	2,62
900	930	870	30	m, кг	0,045	0,09	0,1125	0,1575	0,18	0,225	0,2475	0,315	0,3825	0,45	0,495	0,5625	0,63	0,6975	0,765	0,7875
900	930	870	30	F_с.с., м²	0,54	0,55	0,72	0,73	0,9	0,91	1,08	1,26	1,44	1,62	1,96	2,14	2,32	2,51	2,69	2,86
1000	1030	975	27,5	m, кг	0,0504	0,1008	0,126	0,1764	0,2016	0,252	0,2772	0,3528	0,4284	0,504	0,5544	0,63	0,7056	0,7812	0,8568	0,882
1000	1030	975	27,5	F_с.с., м²	0,59	0,6	0,79	0,79	0,98	0,99	1,17	1,37	1,56	1,76	2,13	2,32	2,52	2,71	2,91	3,09
1100	1130	1080	25	m, кг	0,0558	0,1116	0,1395	0,1953	0,2232	0,279	0,3069	0,3906	0,4743	0,558	0,6138	0,6975	0,7812	0,8649	0,9486	0,9765
1100	1130	1080	25	F_с.с., м²	0,65	0,65	0,85	0,86	1,06	1,07	1,27	1,48	1,68	1,89	2,3	2,51	2,71	2,92	3,13	3,33
1200	1230	1185	22,5	m, кг	0,0612	0,1224	0,153	0,2142	0,2448	0,306	0,3366	0,4284	0,5202	0,612	0,6732	0,765	0,8568	0,9486	1,0404	1,071
1200	1230	1185	22,5	F_с.с., м²	0,7	0,7	0,92	0,92	1,14	1,14	1,36	1,58	1,81	2,03	2,47	2,69	2,91	3,13	3,35	3,57
1250	1280	1220	30	m, кг	0,063	0,126	0,1575	0,2205	0,252	0,315	0,3465	0,441	0,5355	0,63	0,693	0,7875	0,882	0,9765	1,071	1,1025
1250	1280	1220	30	F_с.с., м²	0,73	0,74	0,97	0,98	1,21	1,22	1,45	1,68	1,92	2,16	2,62	2,86	3,09	3,33	3,57	3,8
