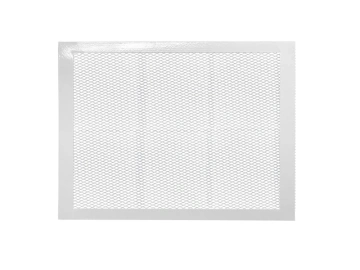

Решетка накладная с сеткой СР-Н

Категории

Материал: Алюминий/оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о решетке накладной с сеткой СР-Н - Подробнее

Решетка накладная с сеткой СР-Н широко применяется в различных системах приточно-вытяжной вентиляции. Благодаря своей конструкции она легко интегрируется в архитектуру любого помещения, обеспечивая надёжную защиту воздуховодов от попадания посторонних предметов и загрязнений.

Конструкция и устройство решетки СР-Н

Решетка накладная с сеткой СР-Н представляет собой рамку с установленной внутри металлической сеткой, которая закреплена с помощью вытяжных заклепок. В стандартной комплектации используется прочная просечно-вытяжная сетка с ячейкой 12×6 мм, но по запросу возможно изготовление с сеткой 10×10 мм. Размеры решёток варьируются в широком диапазоне: от 100×100 мм до 2950×2950 мм. Для придания дополнительной жёсткости в конструкцию каждые 600 мм интегрируется Т-образный усиливающий профиль. При необходимости решётка может быть укомплектована адаптером для подключения к воздуховоду и клапаном регулировки расхода воздуха.

Материалы изготовления

Для изготовления накладных решёток СР-Н используется высококачественный алюминиевый профиль марки АДЗ1, соответствующий стандарту ГОСТ 22233–2001. Сетка изготавливается из оцинкованной стали, устойчивой к механическим нагрузкам и образованию ржавчины. В качестве финишного покрытия используется порошковая полиэфирная краска белого цвета (RAL 9016). По запросу возможна окраска в любой другой цвет по шкале RAL.

Монтаж и способы установки решетки

Монтаж решётки СР-Н не требует специализированного оборудования и может выполняться двумя основными способами: с помощью саморезов или посредством пружинной защёлки (второй способ не применяется для моделей с клапаном регулировки расхода воздуха). Первый вариант — самый надёжный и универсальный, особенно для монтажа на бетонные или кирпичные основания. Второй способ более эстетичен и позволяет легко снимать и устанавливать решётку при необходимости технического обслуживания.

Преимущества работы с компанией «КВС-Инжениринг»

Сотрудничество с нашей компанией — это:

Индивидуальный подход — изготавливаем решётки любых размеров с точностью до миллиметра.
Качество и надёжность — используем только сертифицированные материалы и проверенные технологии.
Оперативность — быстрое изготовление и отгрузка продукции.
Гибкие условия — возможность покраски в нужный цвет и комплектации дополнительными элементами.
Профессиональная поддержка — консультации на всех этапах сотрудничества.

Если у вас возникли вопросы о товаре и вы хотите получить консультацию и профессиональную помощь при подборе, оставьте свою заявку в форме обратной связи, и наш специалист свяжется с вами. Также вы можете самостоятельно позвонить нам по телефонам: +375(29)62-62-100 или +375(29)66-50-969. Не упустите возможность купить накладную решетку с сеткой СР-Н!

Место применения	В стены
Серия решетки	СР
Вид решетки	Сетчатые
Способ монтажа	Накладная
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий/оцинкованная сталь
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) СР-Н

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
200	m, кг	0,0252	0,032	0,0388	0,0456	0,0524	0,0591	0,0659	0,0727	0,0795	0,0863	0,0931	0,0999	0,1067	0,1135	0,1203	0,1271	0,1339	0,1407	0,1475	0,1543	0,1611
200	F_с.с., м²	0,27	0,31	0,34	0,37	0,41	0,44	0,47	0,51	0,54	0,57	0,61	0,64	0,67	0,71	0,74	0,77	0,81	0,84	0,87	0,91	0,94
250	m, кг	0,032	0,0406	0,0492	0,0579	0,0665	0,0751	0,0838	0,0924	0,101	0,1097	0,1183	0,127	0,1356	0,1442	0,1529	0,1615	0,1701	0,1788	0,1874	0,196	0,2047
250	F_с.с., м²	0,31	0,34	0,38	0,41	0,45	0,49	0,52	0,56	0,59	0,63	0,66	0,7	0,74	0,77	0,81	0,84	0,88	0,91	0,95	0,99	1,02
300	m, кг	0,0388	0,0492	0,0597	0,0702	0,0806	0,0911	0,1016	0,1121	0,1225	0,133	0,1435	0,154	0,1644	0,1749	0,1854	0,1959	0,2063	0,2168	0,2273	0,2378	0,2482
300	F_с.с., м²	0,34	0,38	0,42	0,45	0,49	0,53	0,57	0,61	0,65	0,68	0,72	0,76	0,8	0,84	0,88	0,91	0,95	0,99	1,03	1,07	1,11
350	m, кг	0,0456	0,0579	0,0702	0,0825	0,0948	0,1071	0,1194	0,1317	0,144	0,1564	0,1687	0,181	0,1933	0,2056	0,2179	0,2302	0,2425	0,2548	0,2672	0,2795	0,2918
350	F_с.с., м²	0,37	0,41	0,45	0,5	0,54	0,58	0,62	0,66	0,7	0,74	0,78	0,82	0,86	0,9	0,94	0,98	1,03	1,07	1,11	1,15	1,19
400	m, кг	0,0524	0,0665	0,0806	0,0948	0,1089	0,1231	0,1372	0,1514	0,1655	0,1797	0,1938	0,208	0,2221	0,2363	0,2504	0,2646	0,2787	0,2929	0,307	0,3212	0,3353
400	F_с.с., м²	0,41	0,45	0,49	0,54	0,58	0,62	0,67	0,71	0,75	0,8	0,84	0,88	0,93	0,97	1,01	1,06	1,1	1,14	1,19	1,23	1,27
450	m, кг	0,0591	0,0751	0,0911	0,1071	0,1231	0,1391	0,1551	0,1711	0,187	0,203	0,219	0,235	0,251	0,267	0,283	0,2989	0,3149	0,3309	0,3469	0,3629	0,3789
450	F_с.с., м²	0,44	0,49	0,53	0,58	0,62	0,67	0,71	0,76	0,81	0,85	0,9	0,94	0,99	1,03	1,08	1,13	1,17	1,22	1,26	1,31	1,36
500	m, кг	0,0659	0,0838	0,1016	0,1194	0,1372	0,1551	0,1729	0,1907	0,2085	0,2264	0,2442	0,262	0,2798	0,2977	0,3155	0,3333	0,3511	0,369	0,3868	0,4046	0,4224
500	F_с.с., м²	0,47	0,52	0,57	0,62	0,67	0,71	0,76	0,81	0,86	0,91	0,96	1	1,05	1,1	1,15	1,2	1,25	1,29	1,34	1,39	1,44
550	m, кг	0,0727	0,0924	0,1121	0,1317	0,1514	0,1711	0,1907	0,2104	0,23	0,2497	0,2694	0,289	0,3087	0,3283	0,348	0,3677	0,3873	0,407	0,4266	0,4463	0,466
550	F_с.с., м²	0,51	0,56	0,61	0,66	0,71	0,76	0,81	0,86	0,91	0,96	1,01	1,06	1,12	1,17	1,22	1,27	1,32	1,37	1,42	1,47	1,52
600	m, кг	0,0795	0,101	0,1225	0,144	0,1655	0,187	0,2085	0,23	0,2515	0,273	0,2945	0,316	0,3375	0,359	0,3805	0,402	0,4235	0,445	0,4665	0,488	0,5095
600	F_с.с., м²	0,54	0,59	0,65	0,7	0,75	0,81	0,86	0,91	0,97	1,02	1,07	1,13	1,18	1,23	1,29	1,34	1,39	1,45	1,5	1,55	1,61
650	m, кг	0,0863	0,1097	0,133	0,1564	0,1797	0,203	0,2264	0,2497	0,273	0,2964	0,3197	0,343	0,3664	0,3897	0,4131	0,4364	0,4597	0,4831	0,5064	0,5297	0,5531
650	F_с.с., м²	0,57	0,63	0,68	0,74	0,8	0,85	0,91	0,96	1,02	1,07	1,13	1,19	1,24	1,3	1,35	1,41	1,47	1,52	1,58	1,63	1,69
700	m, кг	0,0931	0,1183	0,1435	0,1687	0,1938	0,219	0,2442	0,2694	0,2945	0,3197	0,3449	0,3701	0,3952	0,4204	0,4456	0,4707	0,4959	0,5211	0,5463	0,5714	0,5966
700	F_с.с., м²	0,61	0,66	0,72	0,78	0,84	0,9	0,96	1,01	1,07	1,13	1,19	1,25	1,31	1,36	1,42	1,48	1,54	1,6	1,66	1,71	1,77
750	m, кг	0,0999	0,127	0,154	0,181	0,208	0,235	0,262	0,289	0,316	0,343	0,3701	0,3971	0,4241	0,4511	0,4781	0,5051	0,5321	0,5591	0,5861	0,6132	0,6402
750	F_с.с., м²	0,64	0,7	0,76	0,82	0,88	0,94	1	1,06	1,13	1,19	1,25	1,31	1,37	1,43	1,49	1,55	1,61	1,67	1,73	1,79	1,86
800	m, кг	0,1067	0,1356	0,1644	0,1933	0,2221	0,251	0,2798	0,3087	0,3375	0,3664	0,3952	0,4241	0,4529	0,4818	0,5106	0,5395	0,5683	0,5972	0,626	0,6549	0,6837
800	F_с.с., м²	0,67	0,74	0,8	0,86	0,93	0,99	1,05	1,12	1,18	1,24	1,31	1,37	1,43	1,5	1,56	1,62	1,69	1,75	1,81	1,88	1,94
850	m, кг	0,1135	0,1442	0,1749	0,2056	0,2363	0,267	0,2977	0,3283	0,359	0,3897	0,4204	0,4511	0,4818	0,5125	0,5431	0,5738	0,6045	0,6352	0,6659	0,6966	0,7273
850	F_с.с., м²	0,71	0,77	0,84	0,9	0,97	1,03	1,1	1,17	1,23	1,3	1,36	1,43	1,5	1,56	1,63	1,69	1,76	1,82	1,89	1,96	2,02
900	m, кг	0,1203	0,1529	0,1854	0,2179	0,2504	0,283	0,3155	0,348	0,3805	0,4131	0,4456	0,4781	0,5106	0,5431	0,5757	0,6082	0,6407	0,6732	0,7058	0,7383	0,7708
900	F_с.с., м²	0,74	0,81	0,88	0,94	1,01	1,08	1,15	1,22	1,29	1,35	1,42	1,49	1,56	1,63	1,7	1,76	1,83	1,9	1,97	2,04	2,11
950	m, кг	0,1271	0,1615	0,1959	0,2302	0,2646	0,2989	0,3333	0,3677	0,402	0,4364	0,4707	0,5051	0,5395	0,5738	0,6082	0,6426	0,6769	0,7113	0,7456	0,78	0,8144
950	F_с.с., м²	0,77	0,84	0,91	0,98	1,06	1,13	1,2	1,27	1,34	1,41	1,48	1,55	1,62	1,69	1,76	1,83	1,91	1,98	2,05	2,12	2,19
1000	m, кг	0,1339	0,1701	0,2063	0,2425	0,2787	0,3149	0,3511	0,3873	0,4235	0,4597	0,4959	0,5321	0,5683	0,6045	0,6407	0,6769	0,7131	0,7493	0,7855	0,8217	0,8579
1000	F_с.с., м²	0,81	0,88	0,95	1,03	1,1	1,17	1,25	1,32	1,39	1,47	1,54	1,61	1,69	1,76	1,83	1,91	1,98	2,05	2,13	2,2	2,27
1100	m, кг	0,1475	0,1874	0,2273	0,2672	0,307	0,3469	0,3868	0,4266	0,4665	0,5064	0,5463	0,5861	0,626	0,6659	0,7058	0,7456	0,7855	0,8254	0,8653	0,9051	0,945
1100	F_с.с., м²	0,87	0,95	1,03	1,11	1,19	1,26	1,34	1,42	1,5	1,58	1,66	1,73	1,81	1,89	1,97	2,05	2,13	2,2	2,28	2,36	2,44
1200	m, кг	0,1611	0,2047	0,2482	0,2918	0,3353	0,3789	0,4224	0,466	0,5095	0,5531	0,5966	0,6402	0,6837	0,7273	0,7708	0,8144	0,8579	0,9015	0,945	0,9886	1,0321
1200	F_с.с., м²	0,94	1,02	1,11	1,19	1,27	1,36	1,44	1,52	1,61	1,69	1,77	1,86	1,94	2,02	2,11	2,19	2,27	2,36	2,44	2,52	2,61
