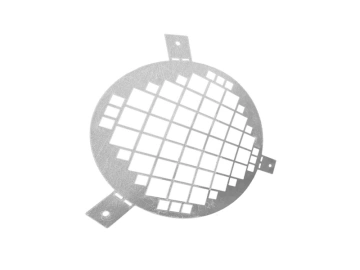

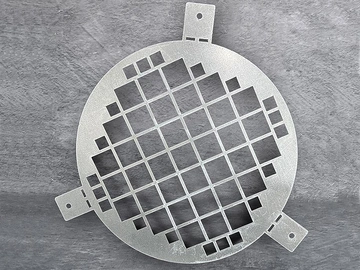

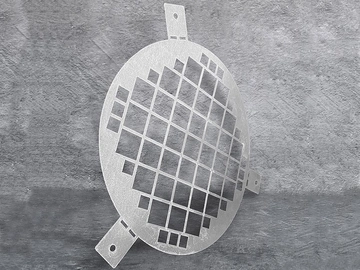

Решетка круглого сечения ВРК-БСК

Категории

Материал: Оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация об оцинкованной решетке круглого сечения ВРК-БСК - Подробнее

Оцинкованные решетки ВРК-БСК предназначены для монтажа на канальные вентиляторы или прочие элементы системы вентиляции для защиты от попадания мусора и посторонних предметов, от внешних механических воздействий, а также для обеспечения свободной циркуляции воздушных масс. Изделия применяются на фасадах, крышах, в шахтах, а также технических помещениях объектов промышленного назначения.

Устройство и материалы

Диффузоры ВРК-БСК выполняются из оцинкованного листового металлического профиля толщиной 0,9 миллиметров. По умолчанию покрытие изделий не предусмотрено. По запросу клиента допускается окрашивание полиэфирной порошковой эмалью в любые расцветки по таблице RAL. Покрытие в сочетании с материалом изготовления позволит обеспечить устойчивость к коррозии, а также защиту от выгорания при воздействии ультрафиолетовых лучей.

Минимальный диаметр составляет 100 миллиметров, максимальный – 1100 миллиметров.

Монтаж решетки ВРК-БСК

Решетки устанавливаются на саморезы через лицевую раму. По умолчанию поставка изделий осуществляется с крепежными отверстиями без саморезов.

Купить оцинкованную решетку круглого сечения ВРК-БСК вы можете в ООО «КВС-Инжениринг». Работа с нашей компанией принесет вам следующие плюсы:

Быстрое исполнение заказов и доставка по РБ.
Индивидуальный подход и внимательное отношение к клиентам.
Консультирование, а также оказание помощи в подборе вентиляционного оборудования.
Гарантийные обязательства на приобретенный товар.

Для получения более подробной информации, обращайтесь к нам по номерам +375(29)62-62-100 или +375(29)66-50-969. Также можно ознакомиться с данными на нашем сайте или заказать здесь обратный звонок.

Вид решетки	Сетчатые
Способ монтажа	Накладная
Регулировка	Нерегулируемая
Форма	Круглые
Материал	Оцинкованная сталь
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ВРК-БСР

Условный типоразмер по высоте, (мм)				Условный типоразмер по ширине, (мм)
				А	100	150	200	250	300	350	400	500	600	700	800	900	1000	1100	1200	1250
				Габаритный (А+30)	150	200	250	300	350	400	450	550	550	650	750	850	950	1050	1250	1300
				С	96	129	195	228	294	327	393	492	591	690	789	888	987	1086	1185	1218
				E	27	35,5	27,5	36	28	36,5	28,5	29	29,5	30	30,5	31	31,5	32	35,5	41
100	150	96	27	m, кг	0,0081	0,0108	0,0162	0,0189	0,0243	0,027	0,0324	0,0405	0,0486	0,0567	0,0648	0,0729	0,081	0,0891	0,0972	0,0999
100	150	96	27	F_с.с., м²	0,15	0,19	0,21	0,25	0,27	0,31	0,34	0,4	0,46	0,53	0,59	0,65	0,72	0,78	0,84	0,88
150	200	129	35,5	m, кг	0,0108	0,0144	0,0216	0,0252	0,0324	0,036	0,0432	0,054	0,0648	0,0756	0,0864	0,0972	0,108	0,1188	0,1296	0,1332
150	200	129	35,5	F_с.с., м²	0,19	0,24	0,27	0,32	0,35	0,4	0,43	0,51	0,59	0,67	0,74	0,82	0,9	0,98	1,06	1,11
200	250	195	27,5	m, кг	0,0162	0,0216	0,0324	0,0378	0,0486	0,054	0,0648	0,081	0,0972	0,1134	0,1296	0,1458	0,162	0,1782	0,1944	0,1998
200	250	195	27,5	F_с.с., м²	0,21	0,27	0,29	0,34	0,36	0,42	0,44	0,52	0,59	0,67	0,75	0,82	0,9	0,98	1,05	1,11
250	300	228	36	m, кг	0,0189	0,0252	0,0378	0,0441	0,0567	0,063	0,0756	0,0945	0,1134	0,1323	0,1512	0,1701	0,189	0,2079	0,2268	0,2331
250	300	228	36	F_с.с., м²	0,25	0,32	0,34	0,41	0,44	0,51	0,53	0,62	0,72	0,81	0,9	0,99	1,09	1,18	1,27	1,34
300	350	294	28	m, кг	0,0243	0,0324	0,0486	0,0567	0,0729	0,081	0,0972	0,1215	0,1458	0,1701	0,1944	0,2187	0,243	0,2673	0,2916	0,2997
300	350	294	28	F_с.с., м²	0,27	0,35	0,36	0,44	0,45	0,53	0,54	0,63	0,72	0,81	0,9	0,99	1,08	1,17	1,26	1,34
350	400	327	36,5	m, кг	0,027	0,036	0,054	0,063	0,081	0,09	0,108	0,135	0,162	0,189	0,216	0,243	0,27	0,297	0,324	0,333
350	400	327	36,5	F_с.с., м²	0,31	0,4	0,42	0,51	0,53	0,61	0,63	0,74	0,85	0,95	1,06	1,17	1,27	1,38	1,48	1,57
400	450	393	28,5	m, кг	0,0324	0,0432	0,0648	0,0756	0,0972	0,108	0,1296	0,162	0,1944	0,2268	0,2592	0,2916	0,324	0,3564	0,3888	0,3996
400	450	393	28,5	F_с.с., м²	0,34	0,43	0,44	0,53	0,54	0,63	0,65	0,75	0,85	0,96	1,06	1,16	1,27	1,37	1,48	1,57
500	550	492	29	m, кг	0,0405	0,054	0,081	0,0945	0,1215	0,135	0,162	0,2025	0,243	0,2835	0,324	0,3645	0,405	0,4455	0,486	0,4995
500	550	492	29	F_с.с., м²	0,4	0,51	0,52	0,62	0,63	0,74	0,75	0,87	0,98	1,1	1,22	1,34	1,45	1,57	1,69	1,79
600	550	591	29,5	m, кг	0,0486	0,0648	0,0972	0,1134	0,1458	0,162	0,1944	0,243	0,2916	0,3402	0,3888	0,4374	0,486	0,5346	0,5832	0,5994
600	550	591	29,5	F_с.с., м²	0,46	0,59	0,59	0,72	0,72	0,85	0,85	0,98	1,12	1,25	1,38	1,51	1,64	1,77	1,9	2,02
700	650	690	30	m, кг	0,0567	0,0756	0,1134	0,1323	0,1701	0,189	0,2268	0,2835	0,3402	0,3969	0,4536	0,5103	0,567	0,6237	0,6804	0,6993
700	650	690	30	F_с.с., м²	0,53	0,67	0,67	0,81	0,81	0,95	0,96	1,1	1,25	1,39	1,53	1,68	1,82	1,97	2,11	2,25
800	750	789	30,5	m, кг	0,0648	0,0864	0,1296	0,1512	0,1944	0,216	0,2592	0,324	0,3888	0,4536	0,5184	0,5832	0,648	0,7128	0,7776	0,7992
800	750	789	30,5	F_с.с., м²	0,59	0,74	0,75	0,9	0,9	1,06	1,06	1,22	1,38	1,53	1,69	1,85	2,01	2,16	2,32	2,48
900	850	888	31	m, кг	0,0729	0,0972	0,1458	0,1701	0,2187	0,243	0,2916	0,3645	0,4374	0,5103	0,5832	0,6561	0,729	0,8019	0,8748	0,8991
900	850	888	31	F_с.с., м²	0,65	0,82	0,82	0,99	0,99	1,17	1,16	1,34	1,51	1,68	1,85	2,02	2,19	2,36	2,53	2,7
1000	950	987	31,5	m, кг	0,081	0,108	0,162	0,189	0,243	0,27	0,324	0,405	0,486	0,567	0,648	0,729	0,81	0,891	0,972	0,999
1000	950	987	31,5	F_с.с., м²	0,72	0,9	0,9	1,09	1,08	1,27	1,27	1,45	1,64	1,82	2,01	2,19	2,37	2,56	2,74	2,93
1100	1050	1086	32	m, кг	0,0891	0,1188	0,1782	0,2079	0,2673	0,297	0,3564	0,4455	0,5346	0,6237	0,7128	0,8019	0,891	0,9801	1,0692	1,0989
1100	1050	1086	32	F_с.с., м²	0,78	0,98	0,98	1,18	1,17	1,38	1,37	1,57	1,77	1,97	2,16	2,36	2,56	2,76	2,95	3,16
1200	1250	1185	35,5	m, кг	0,0972	0,1296	0,1944	0,2268	0,2916	0,324	0,3888	0,486	0,5832	0,6804	0,7776	0,8748	0,972	1,0692	1,1664	1,1988
1200	1250	1185	35,5	F_с.с., м²	0,84	1,06	1,05	1,27	1,26	1,48	1,48	1,69	1,9	2,11	2,32	2,53	2,74	2,95	3,17	3,39
1250	1300	1218	41	m, кг	0,0999	0,1332	0,1998	0,2331	0,2997	0,333	0,3996	0,4995	0,5994	0,6993	0,7992	0,8991	0,999	1,0989	1,1988	1,2321
1250	1300	1218	41	F_с.с., м²	0,88	1,11	1,11	1,34	1,34	1,57	1,57	1,79	2,02	2,25	2,48	2,7	2,93	3,16	3,39	3,62
