Встраиваемая декоративная решетка РКДМ-В

Категории

Материал: Оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о встраиваемой декоративной решетке РКДМ-В - Подробнее

Решетка РКДМ-В встраиваемого типа служит для подачи и отведения воздуха в вентиляции и системах кондиционирования. Установка производится на противопожарные клапаны, вентиляционные шахты и стены в зданиях различного назначения. Изделия используются в качестве декоративных элементов, а также для защиты от несанкционированного доступа, от механических воздействий и от проникновения посторонних объектов.

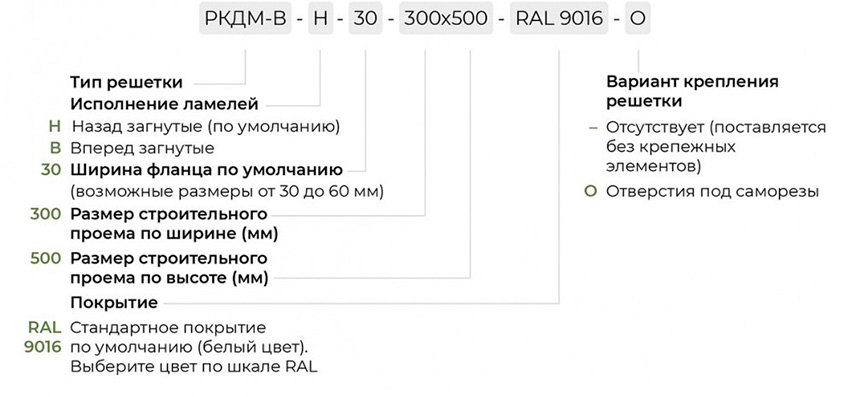

Устройство и материалы

Диффузор представляет собой раму с полотном из ламелей, загнутых внутрь на 30 миллиметров. По умолчанию ширина фланца составляет 30 миллиметров, однако под заказ клиента возможно производство изделий с фланцем шириной в пределах 30-60 миллиметров. Определяющими габаритами выступают размеры строительного проема.

Для изготовления решеток применяется оцинкованный листовой металлопрофиль толщиной 0,9 миллиметра. Окрашивание по стандарту осуществляется в белый цвет порошковыми полиэфирными эмалями. Под запрос заказчика покрытие может выполняться и в другие цвета по каталогу RAL.

Минимальные габариты составляют 150х150 миллиметров, а при заказе изделия больших размеров, оно изготавливается из составных элементов.

Монтаж решетки РКДМ-В

Установка модели РКДМ-В производится на саморезы к стене или перекрытию через раму, а жалюзийное полотно необходимо «утопить» в проеме. Стандартно изделия поставляются без саморезов и отверстий для крепежа, но под заказ возможна комплектация с саморезами, окрашенными в тон диффузора.

Чтобы купить встраиваемую декоративную решетку РКДМ-В, обращайтесь в ООО «КВС-Инжениринг». Работая с нашей компанией, вы получите ряд преимуществ:

Оперативная доставка по РБ.
Любой объем заказанного товара.
Индивидуальный подход к клиентам, а также профессиональная помощь в выборе оборудования.
Предоставление гарантии на купленную продукцию.

По любым вопросам вы можете позвонить нашим специалистам по номеру +375(29)62-62-100 или +375(29)66-50-969. Также консультацию вы сможете получить, оставив свою заявку в форме для обратного звонка.

Место применения	Система дымоудаления
Вид решетки	Для клапанов дымоудаления
Способ монтажа	Накладная
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Оцинкованная сталь
Конструкция	Неразборная

Габаритно - посадочные размеры РКДМ-В

AxB - Размеры решетки строительного проема; h - ширина фланца (не более 30 мм)

При стороне А> 600 мм решетка изготавливается по типу 2

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) РКДМ-В-30

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		150	200	300	400	500	600	700	800	900	1000	1100	1190	1300	1400	1500	1600	1700	1800	1940
150	m, кг	0,0142	0,0189	0,0284	0,0378	0,0473	0,0567	0,0662	0,0756	0,0851	0,0945	0,104	0,1125	0,1229	0,1323	0,1418	0,1512	0,1607	0,1701	0,1833
150	F_с.с., м²	0,49	0,6	0,81	1,03	1,24	1,46	1,67	1,89	2,1	2,32	2,53	2,72	2,96	3,18	3,39	3,6	3,82	4,03	4,33
200	m, кг	0,0189	0,0252	0,0378	0,0504	0,063	0,0756	0,0882	0,1008	0,1134	0,126	0,1386	0,1499	0,1638	0,1764	0,189	0,2016	0,2142	0,2268	0,2444
200	F_с.с., м²	0,6	0,73	0,98	1,24	1,49	1,75	2	2,25	2,51	2,76	3,02	3,25	3,53	3,78	4,04	4,29	4,55	4,8	5,16
300	m, кг	0,0284	0,0378	0,0567	0,0756	0,0945	0,1134	0,1323	0,1512	0,1701	0,189	0,2079	0,2249	0,2457	0,2646	0,2835	0,3024	0,3213	0,3402	0,3667
300	F_с.с., м²	0,81	0,98	1,32	1,65	1,99	2,32	2,65	2,99	3,32	3,66	3,99	4,29	4,66	5	5,33	5,67	6	6,34	6,8
400	m, кг	0,0378	0,0504	0,0756	0,1008	0,126	0,1512	0,1764	0,2016	0,2268	0,252	0,2772	0,2999	0,3276	0,3528	0,378	0,4032	0,4284	0,4536	0,4889
400	F_с.с., м²	1,03	1,24	1,65	2,07	2,48	2,89	3,31	3,72	4,14	4,55	4,97	5,34	5,8	6,21	6,63	7,04	7,46	7,87	8,45
500	m, кг	0,0473	0,063	0,0945	0,126	0,1575	0,189	0,2205	0,252	0,2835	0,315	0,3465	0,3749	0,4095	0,441	0,4725	0,504	0,5355	0,567	0,6111
500	F_с.с., м²	1,24	1,49	1,99	2,48	2,97	3,47	3,96	4,46	4,95	5,45	5,94	6,39	6,93	7,43	7,92	8,42	8,91	9,4	10,1
600	m, кг	0,0567	0,0756	0,1134	0,1512	0,189	0,2268	0,2646	0,3024	0,3402	0,378	0,4158	0,4498	0,4914	0,5292	0,567	0,6048	0,6426	0,6804	0,7333
600	F_с.с., м²	1,46	1,75	2,32	2,89	3,47	4,04	4,62	5,19	5,77	6,34	6,92	7,43	8,07	8,64	9,22	9,79	10,36	10,94	11,74
700	m, кг	0,0662	0,0882	0,1323	0,1764	0,2205	0,2646	0,3087	0,3528	0,3969	0,441	0,4851	0,5248	0,5733	0,6174	0,6615	0,7056	0,7497	0,7938	0,8555
700	F_с.с., м²	1,67	2	2,65	3,31	3,96	4,62	5,27	5,93	6,58	7,24	7,89	8,48	9,2	9,86	10,51	11,16	11,82	12,47	13,39
900	m, кг	0,0851	0,1134	0,1701	0,2268	0,2835	0,3402	0,3969	0,4536	0,5103	0,567	0,6237	0,6747	0,7371	0,7938	0,8505	0,9072	0,9639	1,0206	1,1
900	F_с.с., м²	2,1	2,51	3,32	4,14	4,95	5,77	6,58	7,4	8,21	9,03	9,84	10,57	11,47	12,28	13,1	13,91	14,73	15,54	16,68
1100	m, кг	0,104	0,1386	0,2079	0,2772	0,3465	0,4158	0,4851	0,5544	0,6237	0,693	0,7623	0,8247	0,9009	0,9702	1,0395	1,1088	1,1781	1,2474	1,3444
1100	F_с.с., м²	2,53	3,02	3,99	4,97	5,94	6,92	7,89	8,87	9,84	10,82	11,79	12,67	13,74	14,71	15,69	16,66	17,64	18,61	19,98
1300	m, кг	0,1229	0,1638	0,2457	0,3276	0,4095	0,4914	0,5733	0,6552	0,7371	0,819	0,9009	0,9746	1,0647	1,1466	1,2285	1,3104	1,3923	1,4742	1,5889
1300	F_с.с., м²	2,96	3,53	4,66	5,8	6,93	8,07	9,2	10,34	11,47	12,6	13,74	14,76	16,01	17,14	18,28	19,41	20,55	21,68	23,27
1430	m, кг	0,1351	0,1802	0,2703	0,3604	0,4505	0,5405	0,6306	0,7207	0,8108	0,9009	0,991	1,0721	1,1712	1,2613	1,3514	1,4414	1,5315	1,6216	1,7477
1430	F_с.с., м²	3,24	3,86	5,1	6,34	7,57	8,81	10,05	11,29	12,53	13,77	15,01	16,12	17,48	18,72	19,96	21,2	22,44	23,68	25,41
1600	m, кг	0,1512	0,2016	0,3024	0,4032	0,504	0,6048	0,7056	0,8064	0,9072	1,008	1,1088	1,1995	1,3104	1,4112	1,512	1,6128	1,7136	1,8144	1,9555
1600	F_с.с., м²	3,6	4,29	5,67	7,04	8,42	9,79	11,16	12,54	13,91	15,29	16,66	17,9	19,41	20,79	22,16	23,54	24,91	26,29	28,21
1800	m, кг	0,1701	0,2268	0,3402	0,4536	0,567	0,6804	0,7938	0,9072	1,0206	1,134	1,2474	1,3495	1,4742	1,5876	1,701	1,8144	1,9278	2,0412	2,2
1800	F_с.с., м²	4,03	4,8	6,34	7,87	9,4	10,94	12,47	14,01	15,54	17,08	18,61	19,99	21,68	23,22	24,75	26,29	27,82	29,35	31,5
2000	m, кг	0,189	0,252	0,378	0,504	0,63	0,756	0,882	1,008	1,134	1,26	1,386	1,4994	1,638	1,764	1,89	2,016	2,142	2,268	2,4444
2000	F_с.с., м²	4,46	5,31	7	8,7	10,39	12,09	13,78	15,48	17,17	18,87	20,56	22,09	23,95	25,65	27,34	29,03	30,73	32,42	34,8
2200	m, кг	0,2079	0,2772	0,4158	0,5544	0,693	0,8316	0,9702	1,1088	1,2474	1,386	1,5246	1,6493	1,8018	1,9404	2,079	2,2176	2,3562	2,4948	2,6888
2200	F_с.с., м²	4,89	5,82	7,67	9,53	11,38	13,24	15,09	16,95	18,8	20,66	22,51	24,18	26,22	28,07	29,93	31,78	33,64	35,49	38,09
2400	m, кг	0,2268	0,3024	0,4536	0,6048	0,756	0,9072	1,0584	1,2096	1,3608	1,512	1,6632	1,7993	1,9656	2,1168	2,268	2,4192	2,5704	2,7216	2,9333
2400	F_с.с., м²	5,32	6,33	8,34	10,36	12,37	14,39	16,4	18,42	20,43	22,45	24,46	26,27	28,49	30,5	32,52	34,53	36,55	38,56	41,38
2600	m, кг	0,2457	0,3276	0,4914	0,6552	0,819	0,9828	1,1466	1,3104	1,4742	1,638	1,8018	1,9492	2,1294	2,2932	2,457	2,6208	2,7846	2,9484	3,1777
2600	F_с.с., м²	5,75	6,84	9,01	11,19	13,36	15,54	17,71	19,89	22,06	24,23	26,41	28,37	30,76	32,93	35,11	37,28	39,46	41,63	44,68
2800	m, кг	0,2646	0,3528	0,5292	0,7056	0,882	1,0584	1,2348	1,4112	1,5876	1,764	1,9404	2,0992	2,2932	2,4696	2,646	2,8224	2,9988	3,1752	3,4222
2800	F_с.с., м²	6,18	7,35	9,68	12,02	14,35	16,69	19,02	21,35	23,69	26,02	28,36	30,46	33,03	35,36	37,7	40,03	42,37	44,7	47,97
2930	m, кг	0,2769	0,3692	0,5538	0,7384	0,923	1,1075	1,2921	1,4767	1,6613	1,8459	2,0305	2,1966	2,3997	2,5843	2,7689	2,9534	3,138	3,3226	3,581
2930	F_с.с., м²	6,46	7,68	10,12	12,55	14,99	17,43	19,87	22,31	24,75	27,19	29,63	31,82	34,5	36,94	39,38	41,82	44,26	46,7	50,11
