Оцинкованная решетка на клапан ВРН-РКДМ

Категории

Материал: Оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о решетке оцинкованной на клапан ВРН-РКДМ - Подробнее

Оцинкованная решетка на клапан ВРН-РКДМ применяется в системах вентиляции и дымоудаления для защиты и декорирования противопожарных клапанов. Она обеспечивает беспрепятственное прохождение воздуха, скрывая внутренние элементы конструкции, и предотвращает попадание посторонних предметов. Преимущества решетки – высокая прочность, устойчивость к коррозии и долговечность благодаря оцинкованному покрытию.

Устройство решетки ВРН-РКДМ

Решетка имеет накладную конструкцию с ламелями, отогнутыми внутрь на 30 мм, что улучшает аэродинамические свойства и маскирует клапан. Габаритные размеры (АхВ) определяются при заказе. Стандартный фланец – 35 мм, но возможен индивидуальный размер под параметры клапана. Минимальный размер решетки – 150х150 мм, максимальный – до 1930х1430 мм (для цельных моделей).

Материалы изготовления

Решетка производится из оцинкованного стального листа толщиной 0,9 мм, что обеспечивает устойчивость к механическим нагрузкам и влаге. Дополнительно возможна покраска порошковой полиэфирной эмалью любого цвета по шкале RAL (по умолчанию – RAL9016 белый). Такое покрытие защищает от УФ-излучения и сохраняет цвет на протяжении всего срока эксплуатации.

Монтаж решетки ВРН-РКДМ

Установка решетки выполняется саморезами через рамку к стене или перекрытию, закрывая фланец клапана. Крепежные отверстия и саморезы в стандартную комплектацию не входят, но их можно заказать дополнительно (с окраской в цвет решетки). Монтаж прост и не требует специального инструмента.

Преимущества работы с «КВС-Инжениринг»

Купить оцинкованную решетку на клапан ВРН-РКДМ у нас – это:

Гарантия качества: используем сертифицированные материалы.
Гибкие условия: индивидуальные размеры и цвета.
Быстрая доставка: отлаженная логистика по всей Беларуси.
Профессиональная поддержка: помощь в подборе и консультации.

Если у вас остались вопросы или нужна помощь в выборе, оставьте заявку в форме обратной связи – наш специалист свяжется с вами в кратчайшие сроки. Также вы можете позвонить нам по телефонам: +375(29)62-62-100 или +375(29)66-50-969. Мы готовы предложить оптимальное решение для вашего проекта!

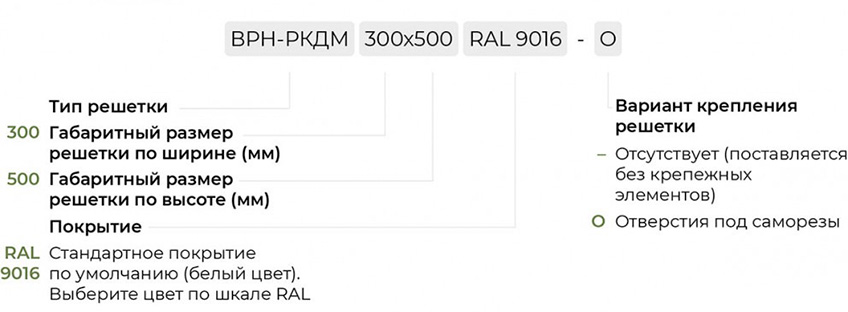

Место применения	Система дымоудаления
Вид решетки	Для клапанов дымоудаления
Способ монтажа	Накладная
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Оцинкованная сталь
Конструкция	Неразборная

Габаритно - посадочные размеры решетки на клапан ВРН-РКДМ

AxB - Размеры решетки

При стороне А> 600 мм решетка изготавливается по типу 2

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) ВРН-РКДМ

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		150	200	300	400	500	600	700	800	900	1000	1100	1190	1300	1400	1500	1600	1700	1800	1940
150	m, кг	0,0142	0,0189	0,0284	0,0378	0,0473	0,0567	0,0662	0,0756	0,0851	0,0945	0,104	0,1125	0,1229	0,1323	0,1418	0,1512	0,1607	0,1701	0,1833
150	F_с.с., м²	0,35	0,44	0,6	0,77	0,94	1,11	1,28	1,44	1,61	1,78	1,95	2,1	2,28	2,45	2,62	2,79	2,96	3,12	3,36
200	m, кг	0,0189	0,0252	0,0378	0,0504	0,063	0,0756	0,0882	0,1008	0,1134	0,126	0,1386	0,1499	0,1638	0,1764	0,189	0,2016	0,2142	0,2268	0,2444
200	F_с.с., м²	0,44	0,54	0,75	0,96	1,16	1,37	1,58	1,79	2	2,2	2,41	2,6	2,83	3,04	3,24	3,45	3,66	3,87	4,16
300	m, кг	0,0284	0,0378	0,0567	0,0756	0,0945	0,1134	0,1323	0,1512	0,1701	0,189	0,2079	0,2249	0,2457	0,2646	0,2835	0,3024	0,3213	0,3402	0,3667
300	F_с.с., м²	0,6	0,75	1,04	1,32	1,61	1,9	2,19	2,48	2,76	3,05	3,34	3,6	3,92	4,2	4,49	4,78	5,07	5,36	5,76
400	m, кг	0,0378	0,0504	0,0756	0,1008	0,126	0,1512	0,1764	0,2016	0,2268	0,252	0,2772	0,2999	0,3276	0,3528	0,378	0,4032	0,4284	0,4536	0,4889
400	F_с.с., м²	0,77	0,96	1,32	1,69	2,06	2,43	2,8	3,16	3,53	3,9	4,27	4,6	5	5,37	5,74	6,11	6,48	6,84	7,36
500	m, кг	0,0473	0,063	0,0945	0,126	0,1575	0,189	0,2205	0,252	0,2835	0,315	0,3465	0,3749	0,4095	0,441	0,4725	0,504	0,5355	0,567	0,6111
500	F_с.с., м²	0,94	1,16	1,61	2,06	2,51	2,96	3,4	3,85	4,3	4,75	5,2	5,6	6,09	6,54	6,99	7,44	7,88	8,33	8,96
600	m, кг	0,0567	0,0756	0,1134	0,1512	0,189	0,2268	0,2646	0,3024	0,3402	0,378	0,4158	0,4498	0,4914	0,5292	0,567	0,6048	0,6426	0,6804	0,7333
600	F_с.с., м²	1,11	1,37	1,9	2,43	2,96	3,48	4,01	4,54	5,07	5,6	6,12	6,6	7,18	7,71	8,24	8,76	9,29	9,82	10,56
700	m, кг	0,0662	0,0882	0,1323	0,1764	0,2205	0,2646	0,3087	0,3528	0,3969	0,441	0,4851	0,5248	0,5733	0,6174	0,6615	0,7056	0,7497	0,7938	0,8555
700	F_с.с., м²	1,28	1,58	2,19	2,8	3,4	4,01	4,62	5,23	5,84	6,44	7,05	7,6	8,27	8,88	9,48	10,09	10,7	11,31	12,16
900	m, кг	0,0851	0,1134	0,1701	0,2268	0,2835	0,3402	0,3969	0,4536	0,5103	0,567	0,6237	0,6747	0,7371	0,7938	0,8505	0,9072	0,9639	1,0206	1,1
900	F_с.с., м²	1,61	2	2,76	3,53	4,3	5,07	5,84	6,6	7,37	8,14	8,91	9,6	10,44	11,21	11,98	12,75	13,52	14,28	15,36
1100	m, кг	0,104	0,1386	0,2079	0,2772	0,3465	0,4158	0,4851	0,5544	0,6237	0,693	0,7623	0,8247	0,9009	0,9702	1,0395	1,1088	1,1781	1,2474	1,3444
1100	F_с.с., м²	1,95	2,41	3,34	4,27	5,2	6,12	7,05	7,98	8,91	9,84	10,76	11,6	12,62	13,55	14,48	15,4	16,33	17,26	18,56
1300	m, кг	0,1229	0,1638	0,2457	0,3276	0,4095	0,4914	0,5733	0,6552	0,7371	0,819	0,9009	0,9746	1,0647	1,1466	1,2285	1,3104	1,3923	1,4742	1,5889
1300	F_с.с., м²	2,28	2,83	3,92	5	6,09	7,18	8,27	9,36	10,44	11,53	12,62	13,6	14,8	15,88	16,97	18,06	19,15	20,24	21,76
1430	m, кг	0,1351	0,1802	0,2703	0,3604	0,4505	0,5405	0,6306	0,7207	0,8108	0,9009	0,991	1,0721	1,1712	1,2613	1,3514	1,4414	1,5315	1,6216	1,7477
1430	F_с.с., м²	2,5	3,1	4,29	5,48	6,68	7,87	9,06	10,25	11,44	12,64	13,83	14,9	16,21	17,4	18,6	19,79	20,98	22,17	23,84
1600	m, кг	0,1512	0,2016	0,3024	0,4032	0,504	0,6048	0,7056	0,8064	0,9072	1,008	1,1088	1,1995	1,3104	1,4112	1,512	1,6128	1,7136	1,8144	1,9555
1600	F_с.с., м²	2,79	3,45	4,78	6,11	7,44	8,76	10,09	11,42	12,75	14,08	15,4	16,6	18,06	19,39	20,72	22,04	23,37	24,7	26,56
1800	m, кг	0,1701	0,2268	0,3402	0,4536	0,567	0,6804	0,7938	0,9072	1,0206	1,134	1,2474	1,3495	1,4742	1,5876	1,701	1,8144	1,9278	2,0412	2,2
1800	F_с.с., м²	3,12	3,87	5,36	6,84	8,33	9,82	11,31	12,8	14,28	15,77	17,26	18,6	20,24	21,72	23,21	24,7	26,19	27,68	29,76
2000	m, кг	0,189	0,252	0,378	0,504	0,63	0,756	0,882	1,008	1,134	1,26	1,386	1,4994	1,638	1,764	1,89	2,016	2,142	2,268	2,4444
2000	F_с.с., м²	3,46	4,28	5,93	7,58	9,23	10,88	12,52	14,17	15,82	17,47	19,12	20,6	22,41	24,06	25,71	27,36	29	30,65	32,96
2200	m, кг	0,2079	0,2772	0,4158	0,5544	0,693	0,8316	0,9702	1,1088	1,2474	1,386	1,5246	1,6493	1,8018	1,9404	2,079	2,2176	2,3562	2,4948	2,6888
2200	F_с.с., м²	3,8	4,7	6,51	8,32	10,12	11,93	13,74	15,55	17,36	19,16	20,97	22,6	24,59	26,4	28,2	30,01	31,82	33,63	36,16
2400	m, кг	0,2268	0,3024	0,4536	0,6048	0,756	0,9072	1,0584	1,2096	1,3608	1,512	1,6632	1,7993	1,9656	2,1168	2,268	2,4192	2,5704	2,7216	2,9333
2400	F_с.с., м²	4,13	5,12	7,08	9,05	11,02	12,99	14,96	16,92	18,89	20,86	22,83	24,6	26,76	28,73	30,7	32,67	34,64	36,6	39,36
2600	m, кг	0,2457	0,3276	0,4914	0,6552	0,819	0,9828	1,1466	1,3104	1,4742	1,638	1,8018	1,9492	2,1294	2,2932	2,457	2,6208	2,7846	2,9484	3,1777
2600	F_с.с., м²	4,47	5,53	7,66	9,79	11,92	14,04	16,17	18,3	20,43	22,56	24,68	26,6	28,94	31,07	33,2	35,32	37,45	39,58	42,56
2800	m, кг	0,2646	0,3528	0,5292	0,7056	0,882	1,0584	1,2348	1,4112	1,5876	1,764	1,9404	2,0992	2,2932	2,4696	2,646	2,8224	2,9988	3,1752	3,4222
2800	F_с.с., м²	4,8	5,95	8,24	10,52	12,81	15,1	17,39	19,68	21,96	24,25	26,54	28,6	31,12	33,4	35,69	37,98	40,27	42,56	45,76
2930	m, кг	0,2769	0,3692	0,5538	0,7384	0,923	1,1075	1,2921	1,4767	1,6613	1,8459	2,0305	2,1966	2,3997	2,5843	2,7689	2,9534	3,138	3,3226	3,581
2930	F_с.с., м²	5,02	6,22	8,61	11	13,4	15,79	18,18	20,57	22,96	25,36	27,75	29,9	32,53	34,92	37,32	39,71	42,1	44,49	47,84
