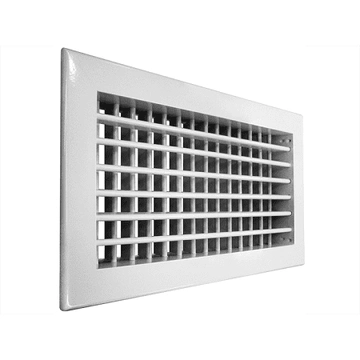

Решетка двухрядная алюминиевая с клапаном расхода 2 WA

Материал: алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Вентиляционная решетка с клапаном расхода воздуха служит для обеспечения нормального воздухообмена в приточно-вытяжных вентиляционных системах. Представляет собой конструкцию, состоящую из корпуса с подвижными ламелями, расположенными перпендикулярно относительно друг друга. Эта особенность позволяет изменять направление и силу воздушного потока влево-вправо или вверх-вниз.

Преимущества продукции

Установка решетки завершает монтажный процесс по созданию системы вентиляции и кондиционирования воздуха. Этот элемент одновременно выполняет практическую и декоративную функции. Его основные достоинства заключаются в следующем:

Рамка изделия изготовлена из специального алюминиевого профиля, обеспечивающего плотное прилегание решетки к поверхности основы.
Регулирующий клапан, дополнительно установленный в вентиляционную решетку, предназначен для контроля за более эффективным расходом воздуха.
В качестве антикоррозийной защиты и для усиления визуального эффекта изделия окрашиваются порошковыми составами чаще всего в белый цвет. Возможны варианты в соответствии с колористическим спектром системы RAL.

Крепление регулируемых вентиляционных элементов осуществляется на саморезы, с помощью специальных защелок либо посредством потайного замкового устройства с монтажной рамкой. Монтаж может быть выполнен как на стенах, так и на потолке.

Каталог компании «КВС-Инжениринг» предлагает купить готовые вентиляционные решетки с клапаном в типовом исполнении, которые всегда есть в достаточном количестве на складе. Принимаем заказы на нестандартные варианты продукции по чертежам и замерам заказчика. По всем вопросам и для заказа звоните на номера контактных телефонов: +375 29 62 62 100 и +375 29 66 50 969.

Габаритные и присоединительные размеры 1WA

Данные для подбора решеток 1WA при подаче и удалении воздуха из помещения

WxH мм, сечение воздушного канала	Расход воздуха, м³/ч	Угол наклона жалюзи												Вес, кг
		0^о				22,5^о				45^о				Вес, кг
		Скорость в живом сечении, м/с	Падение давления, Па	Дальнобойность при 0,2 м/с, м	L_WA, дБ (А)	Скорость в живом сечении, м/с	Падение давления, Па	Дальнобойность при 0,2 м/с, м	L_WA, дБ (А)	Скорость в живом сечении, м/с	Падение давления, Па	Дальнобойность при 0,2 м/с, м	L_WA, дБ (А)	Решетки	Клапаны
150x100	100	2,77	5,68	2,48	<15	3,04	6,96	2,19	<15	4,06	12,44	2,01	<15	0,14	0,14
	200	5,54	19,01	6,02	19	6,09	23,32	4,96	20	8,12	41,45	4,39	22
	300	8,31	42,83	9,03	25	9,13	52,53	7,43	26	12,17	93,27	6,58	28
	400	11,08	76,05	12,04	32	12,18	93,30	9,91	33	16,23	165,82	8,78	35
200x100	50	1,08	0,99	1,36	<15	1,19	1,18	1,12	<15	1,58	2,13	0,99	<15	0,18	0,2
	100	2,16	3,29	2,71	<15	2,38	3,94	2,23	<15	3,17	7,09	1,98	<15
	200	4,32	10,98	5,42	17	4,75	13,13	4,46	18	6,33	23,62	3,98	20
	300	6,48	24,70	8,13	23	7,13	29,55	6,69	24	9,50	53,14	5,93	26
	400	8,64	43,90	10,82	30	9,5	52,53	8,91	31	12,66	94,47	7,87	33
300x100	100	1,40	1,38	2,23	<15	1,54	1,68	1,80	<15	2,05	2,97	1,59	<15	0,22	0,24
	200	2,79	4,61	4,45	<15	3,07	5,59	3,59	<15	4,09	9,90	3,18	17
	300	4,19	10,36	6,68	21	4,61	12,57	5,39	21	6,14	22,27	4,77	24
	400	5,58	44,00	8,7	27	6,14	53,12	7,17	27	8,18	94,08	6,34	30
	600	8,37	98,78	13,04	35	9,21	119,17	10,74	36	12,27	212,27	9,49	39
400x100	200	2,06	2,55	3,39	<15	2,27	3,04	3,09	<15	3,02	5,39	2,73	<15	0,36	0,38
	400	4,12	9,90	7,48	23	4,53	12,05	6,16	24	6,04	21,36	5,45	27
	600	6,19	22,27	11,21	32	6,8	27,12	9,23	33	9,07	48,07	8,16	36
	800	8,25	39,59	14,94	38	9,07	48,22	12,31	39	12,09	85,46	10,88	42
	1000	10,40	51,47	20,34	42	11,42	62,68	17,23	43	15,10	11,09	15,67	46
500х100	200	1,55	1,37	2,88	15	1,70	2,05	2,63	16	2,27	2,94	2,32	16	0,36	0,38
	400	3,09	5,59	5,76	20	3,41	10,25	5,25	21	4,53	11,86	4,64	23
	600	4,75	12,45	8,87	29	5,24	14,80	8,08	30	6,97	26,36	7,14	33
	800	6,34	22,64	11,82	36	6,98	24,11	10,78	37	9,29	47,92	9,52	39
	1000	7,70	29,43	17,73	40	8,45	31,34	16,16	41	11,40	62,30	10,42	43
600х100	200	1,16	0,78	2,45	<15	1,28	0,88	2,23	<15	1,70	1,57	1,97	15	0,44	0,52
	400	2,32	3,04	4,90	18	2,55	3,63	4,47	20	3,40	6,37	3,94	22
	600	3,57	6,76	7,54	26	3,93	8,04	6,87	27	5,23	14,21	6,07	30
	800	4,75	12,25	10,05	33	5,24	14,60	9,16	34	6,97	25,87	8,09	36
	1000	5,68	15,93	11,00	37	6,34	18,98	10,03	38	8,34	33,63	8,86	40
150х150	100	1,72	1,96	2,38	<15	1,90	2,45	1,96	<15	2,53	4,31	1,73	<15	0,18	0,18
	200	3,45	6,66	4,76	<15	3,79	8,23	3,92	16	5,08	14,41	3,47	19
	300	5,17	14,99	7,13	24	5,89	18,52	5,88	25	7,60	32,30	5,20	27
	400	6,90	26,66	9,51	28	7,59	32,83	7,84	29	10,13	57,62	6,93	31
	600	10,61	59,19	14,63	37	11,68	73,01	12,07	38	15,58	128,09	10,67	40
200х150	200	2,69	4,12	4,28	<15	2,96	5,10	3,53	<15	3,95	9,02	3,12	16	0,18	0,24
	300	4,04	9,60	6,42	21	4,44	12,10	5,30	22	5,93	20,29	4,68	23
	400	5,38	16,76	8,54	26	5,92	20,29	7,04	27	7,89	36,06	6,22	30
	600	8,08	30,67	12,78	35	8,88	45,57	10,55	36	11,84	81,05	9,32	38
	800	10,77	66,93	17,05	41	11,84	134,95	14,32	42	15,78	143,77	12,4	45
300х150	200	1,74	1,76	3,45	<15	1,91	2,16	2,84	<15	2,55	3,43	2,51	<15	0,32	0,28
	300	2,61	3,80	5,18	17	2,87	4,85	4,26	18	3,92	8,04	3,77	20
	400	3,48	7,06	6,87	21	3,83	8,43	5,66	22	5,1	15,09	5,01	26
	600	5,22	15,88	10,3	30	5,74	19,11	8,49	31	7,65	33,91	7,5	34
	800	6,98	27,93	13,71	36	7,67	33,81	11,29	37	10,22	59,98	9,97	41
400х150	200	1,29	0,98	2,97	<15	1,41	1,18	2,45	<15	1,88	2,06	2,16	<15	0,36	0,48
	400	2,57	3,82	5,91	17	2,83	4,61	4,87	19	3,77	8,23	4,31	22
	600	3,85	8,62	8,86	26	4,24	1,19	7,3	27	5,58	18,62	6,45	31
	800	5,15	15,29	11,78	32	5,69	18,42	9,7	33	7,58	32,73	8,57	37
	1000	6,49	19,89	17,67	36	7,09	23,91	14,55	37	9,70	42,53	12,86	41
500х150	400	1,94	2,16	5,05	<15	2,12	2,55	4,17	15	2,82	4,41	3,67	18	0,42	0,44
	600	2,98	4,70	7,77	22	3,25	5,68	6,41	23	4,34	9,90	5,65	27
	800	3,97	8,53	10,36	28	4,34	10,29	8,54	29	5,78	17,93	7,53	33
	1000	4,95	11,07	12,95	35	5,42	13,43	10,68	36	7,23	23,32	9,42	40
	1200	5,95	18,82	15,54	42	6,51	22,74	12,82	43	8,68	39,59	11,30	47
600х150	400	1,45	1,18	4,29	<15	1,59	1,37	3,54	<15	2,12	2,45	3,12	<15	0,5	0,58
	600	2,23	2,55	6,60	18	2,44	3,14	5,45	19	3,25	5,39	4,80	23
	800	2,98	4,70	8,80	24	3,25	5,59	7,26	25	4,34	9,90	6,40	29
	1000	3,57	6,08	10,56	28	3,90	7,25	8,71	29	5,21	12,84	7,68	33
	1200	4,47	10,19	13,21	32	4,88	12,54	10,89	33	6,51	21,56	9,60	37
700х150	600	1,26	0,78	4,77	<15	1,37	0,98	3,94	<15	1,83	1,67	3,47	15	0,62	0,66
	800	1,67	1,37	6,36	16	1,83	1,67	5,25	17	2,44	2,94	4,63	21
	1000	2,01	1,76	7,63	20	2,20	2,16	6,30	21	2,93	3,82	5,55	25
	1200	2,51	3,14	9,54	24	2,75	4,90	7,87	25	3,66	6,66	6,94	29
	1400	2,89	4,12	10,97	28	3,16	6,37	9,05	29	4,21	8,62	7,98	33
800х150	800	0,94	0,39	4,60	<15	1,03	0,51	3,79	<15	1,37	0,88	3,34	<15	0,68	0,82
	1000	1,13	0,49	5,51	<15	1,24	0,76	4,70	<15	1,65	1,15	4,01	<15
	1200	1,41	0,88	6,89	16	1,54	1,16	6,17	17	2,06	1,98	5,01	20
	1400	1,62	1,18	7,93	20	1,78	1,59	6,95	21	2,37	2,58	5,77	24
	1600	1,88	1,57	9,19	24	2,06	2,07	8,20	25	2,375	3,53	6,68	28
200х200	200	1,96	2,25	3,65	<15	2,15	2,65	3,01	<15	2,85	4,61	2,66	<15	0,28	0,34
	400	3,91	8,82	7,29	23	4,3	10,78	6	24	5,73	19,11	5,31	27
	600	5,87	22,54	10,92	31	6,45	24,01	8,99	32	8,6	42,73	7,95	35
	800	7,82	35,28	14,55	38	8,6	42,63	1,99	39	11,47	75,56	10,59	42
	1000	9,73	55,27	18,18	43	10,75	65,86	14,98	44	14,33	118,48	13,24	46
300х200	200	1,26	0,98	2,94	<15	1,39	1,18	2,43	<15	1,85	2,16	2,15	<15	0,36	0,38
	400	2,53	3,63	5,86	17	2,78	4,41	4,83	18	3,71	7,94	4,27	22
	600	3,79	8,23	8,78	26	4,17	10,19	7,24	27	5,56	17,93	6,4	31
	800	5,06	14,90	11,7	32	5,56	17,93	9,64	33	7,41	31,85	8,52	37
	1000	6,32	23,03	14,8	37	6,98	28,03	12,05	38	9,26	49,69	10,65	42
400х200	400	1,87	2,06	5,04	<15	2,05	2,45	4,15	<15	2,74	4,31	3,67	18	0,48	0,5
	600	2,8	4,51	7,55	21	3,08	5,49	6,22	22	4,11	9,80	5,5	27
	800	3,74	8,04	10,06	27	4,11	9,80	8,29	29	5,48	17,44	7,33	33
	1000	4,67	12,54	12,57	32	5,14	15,29	10,36	34	6,84	27,05	9,15	38
	1200	5,37	16,37	14,46	36	5,91	19,89	11,91	38	7,87	35,08	10,52	42
500х200	400	1,40	1,08	4,30	17	1,55	1,67	3,55	18	2,06	2,35	3,15	23	0,56	0,7
	600	2,15	2,35	6,62	20	2,38	3,72	5,47	21	3,15	5,19	4,84	25
	800	2,86	4,31	8,82	26	3,17	6,86	7,29	27	4,22	9,41	6,45	31
	1000	3,43	5,68	10,59	31	3,80	8,92	8,75	33	5,06	12,25	7,74	38
	1200	4,29	9,41	13,23	36	4,75	14,90	10,93	38	6,32	20,78	9,68	42
600х200	600	1,61	1,27	5,62	19	1,78	2,06	4,65	21	2,37	2,84	4,11	25	0,66	0,76
	800	2,48	2,35	7,50	24	2,74	3,72	6,19	26	3,65	5,19	5,48	30
	1000	2,97	3,04	9,00	28	3,29	4,80	7,43	30	4,38	6,76	6,58	34
	1200	3,22	5,10	11,25	32	3,57	8,23	9,29	34	4,74	11,37	8,23	38
	1400	3,70	6,66	12,94	35	4,10	10,68	10,69	38	5,45	14,80	9,46	42
700х200	600	1,21	0,69	4,78	15	1,34	1,18	3,95	17	1,78	1,57	3,50	21	0,8	0,86
	800	1,61	1,27	6,37	20	1,78	2,06	5,27	22	2,37	2,84	4,66	26
	1000	1,93	1,67	7,65	24	2,14	2,65	6,32	26	2,85	3,72	5,59	30
	1200	2,41	2,74	9,56	28	2,67	4,70	7,90	30	3,50	6,27	6,99	34
	1400	2,78	3,43	11,00	32	3,08	5,88	9,08	34	4,09	7,84	8,04	38
800х200	800	1,21	0,69	5,42	16	1,34	1,18	4,48	18	1,78	1,57	3,96	22	0,86	0,92
	1000	1,45	0,89	6,50	20	1,60	1,53	5,37	22	2,13	2,04	4,75	26
	1200	1,81	1,54	8,13	24	2,01	2,65	6,71	26	2,67	3,53	5,94	30
	1400	2,08	2,01	9,35	28	2,31	3,44	7,72	30	3,07	4,59	6,83	34
	1600	2,41	2,74	10,84	32	2,67	4,70	8,95	34	3,56	6,27	7,92	38
1000х200	1000	0,82	0,25	4,69	<15	0,90	0,51	3,88	<15	1,20	0,64	3,43	<15	1,02	1,32
	1200	1,02	0,44	5,87	16	1,13	0,88	4,85	17	1,50	1,10	4,29	21
	1400	1,17	0,55	6,74	20	1,29	1,10	5,57	21	1,73	1,38	4,93	25
	1600	1,36	0,78	7,82	24	1,50	1,57	6,48	25	2,00	1,96	5,72	29
	1800	1,55	0,96	8,91	28	1,71	1,93	7,36	29	2,28	2,41	6,52	33
300х300	400	1,21	0,68	4,06	<15	1,33	1,08	3,34	<15	1,77	1,86	2,96	<15	0,5	0,54
	600	1,81	1,08	6,07	<15	1,99	2,35	5,01	<15	2,65	4,02	4,43	20
	800	2,42	3,33	80,9	19	2,66	4,12	6,67	21	3,54	7,35	5,89	25
	1000	3,02	5,29	10,11	24	3,32	6,37	8,33	25	4,42	11,47	7,36	30
	1200	3,62	6,86	12,14	28	3,98	9,41	10,02	29	5,30	16,07	5,66	34
400х300	600	1,44	1,18	5,41	<15	1,58	1,47	4,45	<15	2,1	2,55	3,94	15	0,62	0,68
	800	1,91	2,16	6,93	<15	2,11	2,65	5,94	16	2,61	4,61	5,25	22
	1000	2,39	3,23	7,21	19	2,63	4,02	6,5	20	3,51	7,25	6,1	26
	1200	2,88	4,70	10,82	23	3,16	5,88	8,92	24	4,20	10,19	7,88	30
	1400	3,31	6,08	12,44	27	3,63	7,64	10,26	28	4,83	13,25	9,06	34
500х300	600	1,11	0,49	4,76	<15	1,22	0,98	3,92	<15	1,62	1,37	3,48	<15	0,74	1,04
	800	1,48	0,68	6,35	<15	1,63	1,67	5,23	<15	2,15	2,55	4,64	<15
	1000	1,97	1,57	7,07	15	2,17	3,14	6,24	16	2,87	4,70	5,95	22
	1200	2,22	1,96	9,52	19	2,45	3,92	7,85	20	3,23	5,49	6,96	26
	1400	2,66	2,55	11,42	23	2,94	5,10	9,42	24	3,88	7,15	8,35	30
600х300	800	1,12	0,49	5,39	<15	1,22	1,01	4,45	<15	1,62	1,39	3,94	<15	0,86	1,06
	1000	1,48	0,89	6,98	<15	1,65	1,67	5,93	<15	2,17	2,55	5,26	<15
	1200	1,70	1,18	8,27	<15	1,88	2,16	7,40	<15	2,48	3,33	6,42	<15
	1400	1,95	1,57	9,51	15	2,18	2,84	7,84	17	2,65	4,31	6,95	21
	1600	2,22	1,96	10,79	19	2,45	3,92	8,89	21	3,23	5,49	7,68	25
700х300	1000	1,11	0,45	6,11	<15	1,23	0,61	5,04	<15	1,63	0,98	4,47	<15	0,98	1,18
	1200	1,34	0,89	7,90	<15	1,47	0,95	7,05	<15	1,95	1,18	6,26	<15
	1400	1,58	1,02	8,40	<15	1,72	1,25	7,65	<15	2,28	2,21	6,85	<15
	1600	1,82	1,25	9,18	<15	1,97	1,95	8,70	<15	2,56	3,14	7,65	<15
	1800	2,09	2,10	11,57	15	2,23	2,55	9,53	16	2,96	4,12	8,77	18
800х300	1000	0,83	0,29	5,20	<15	0,92	0,49	4,28	<15	1,21	0,78	3,80	<15	1,24	1,18
	1200	0,91	0,39	5,72	<15	1,01	0,69	4,71	<15	1,33	0,98	4,18	<15
	1600	1,29	0,69	8,06	<15	1,42	1,18	6,64	<15	1,88	1,76	5,89	<15
	1800	1,42	0,98	8,86	<15	1,58	1,67	7,30	15	2,07	2,74	6,48	16
	2200	1,83	1,76	11,43	20	2,02	2,94	9,42	21	2,67	4,70	8,36	27
1000х300	1200	0,56	0,10	4,50	<15	0,62	0,11	3,71	<15	0,82	0,15	3,29	<15	1,36	2,08
	1600	0,73	0,20	5,81	<15	0,81	0,25	4,79	<15	1,05	0,35	4,25	<15
	2000	0,94	0,40	7,50	<15	1,04	0,48	6,18	<15	1,36	0,59	5,48	<15
	2400	1,18	0,65	9,38	<15	1,30	0,76	7,73	16	1,70	1,04	6,65	17
	3000	1,41	1,01	11,25	19	1,58	1,21	9,27	20	2,04	1,49	8,22	28
