Решетка для круглых воздуховодов РАГ-Ц

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о решетке для круглых воздуховодов РАГ-Ц - Подробнее

Регулируемая решетка РАГ-Ц предназначена для регулирования направления потока воздуха за счет наличия подвижных горизонтальных жалюзи. Изделие устанавливается в круглые воздуховоды и подходит для приточной и вытяжной вентиляции, а также систем воздушного кондиционирования.

Устройство решетки РАГ-Ц

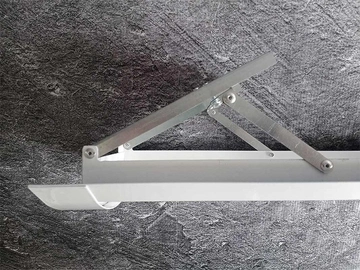

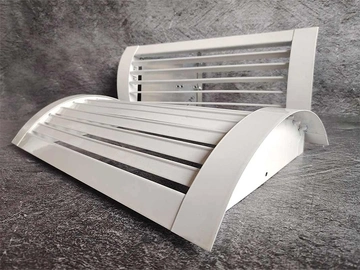

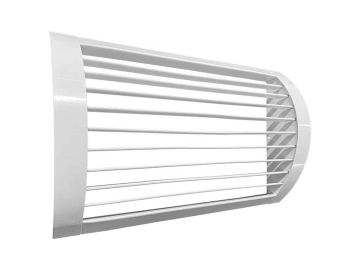

Изделие состоит из корпуса цилиндрической формы, а также каплеобразных регулируемых жалюзи, расположенных по горизонтали. Возможно оснащение клапаном расхода воздуха, представляющего собой раму с установленными в нее лопатками, положение которых регулируется ручкой.

Минимальные габариты диффузора составляют 100х100 миллиметров, максимальные – 1900х2000 миллиметров.

Материалы

Решетки изготавливают из стали и алюминия: рама выполняется из оцинкованного стального листа толщиной 0,9 миллиметров, а жалюзи и клапан расхода воздуха – из алюминиевого металлопрофиля АД31. По умолчанию изделия покрывают белой полиэфирной краской в порошке. По дополнительному запросу клиента допускается окрашивание в любые расцветки согласно каталогу RAL. Клапан идет без покрытия.

Монтаж решетки РАГ-Ц

Цилиндрический диффузор крепится при помощи саморезов, однако в стандартном комплекте поставки они отсутствуют. Возможна комплектация с саморезами, окрашенными в тон модели.

ООО «КВС-Инжениринг» предлагает выгодно приобрести вентиляционное оборудование, а также предоставляет ряд следующих преимуществ:

Любой объем заказа товара.
Оперативная сборка и доставка в регионы РБ.
Предоставление консультаций, а также помощь в выборе продукции.
Гарантийные обязательства.
Индивидуальный подход к клиентам.

У нас вы сможете купить решетку для круглых воздуховодов РАГ-Ц высокого качества по доступной цене. Чтобы получить больше информации, заполните форму обратной связи или позвоните нам по номерам +375(29)62-62-100 и +375(29)66-50-969.

Место применения	В воздуховод
Вид решетки	Однорядные
Способ монтажа	Встраиваемая
Регулировка	Регулируемая
Форма	Цилиндрические
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) РАГ-Ц

Условный типоразмер по высоте, В(мм)			Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)			200	250	300	350	400	450	500	550	600	650	700	750	800	850	900
100	F_с.с., м²		0,014	0,02	0,022	0,029	0,033	0,037	0,042	0,046	0,05	0,054	0,059	0,063	0,067	0,072	0,076
	Масса	РАГ-Ц	0,25	0,3	0,34	0,38	0,43	0,46	0,51	0,55	0,59	0,63	0,68	0,72	0,76	0,81	0,85
		РАГ-Ц+РП	0,58	0,66	0,75	0,84	0,94	1,01	1,1	1,21	1,3	1,38	1,46	1,57	1,67	1,76	1,85
		РАГ-Ц+Р	0,42	0,5	0,59	0,67	0,76	0,84	0,92	1,01	1,09	1,17	1,26	1,34	1,42	1,51	1,6
125	F_с.с., м²		0,019	0,024	0,03	0,035	0,04	0,045	0,051	0,056	0,061	0,066	0,072	0,077	0,082	0,087	0,093
	Масса	РАГ-Ц	0,28	0,33	0,38	0,43	0,48	0,51	0,56	0,61	0,65	0,7	0,74	0,79	0,81	0,88	0,93
		РАГ-Ц+РП	0,65	0,7	0,84	0,94	1,03	1,12	1,22	1,33	1,42	1,52	1,61	1,72	1,79	1,91	2,01
		РАГ-Ц+Р	0,47	0,57	0,67	0,76	0,85	0,94	1,04	1,13	1,22	1,31	1,4	1,49	1,55	1,68	1,78
150	F_с.с., м²		0,023	0,03	0,036	0,043	0,05	0,056	0,063	0,069	0,076	0,082	0,089	0,095	0,102	0,108	0,115
	Масса	РАГ-Ц	0,33	0,37	0,42	0,47	0,52	0,56	0,61	0,66	0,71	0,76	0,81	0,86	0,91	0,96	1,01
		РАГ-Ц+РП	0,74	0,82	0,92	1,03	1,13	1,23	1,33	1,45	1,55	1,65	1,76	1,88	1,98	2,08	2,18
		РАГ-Ц+Р	0,54	0,64	0,74	0,83	0,93	1,04	1,14	1,24	1,33	1,43	1,53	1,63	1,73	1,83	1,94
175	F_с.с., м²		0,028	0,036	0,044	0,052	0,059	0,067	0,075	0,083	0,09	0,098	0,106	0,114	0,121	0,129	0,137
	Масса	РАГ-Ц	0,36	0,42	0,47	0,52	0,58	0,62	0,67	0,72	0,78	0,83	0,88	0,94	0,99	1,04	1,1
		РАГ-Ц+РП	0,83	0,91	1,02	1,14	1,25	1,35	1,46	1,58	1,69	1,8	1,91	2,04	2,15	2,26	2,37
		РАГ-Ц+Р	0,61	0,72	0,83	0,94	1,05	1,17	1,28	1,39	1,5	1,6	1,71	1,82	1,93	2,04	2,16
200	F_с.с., м²		0,032	0,042	0,05	0,06	0,069	0,078	0,087	0,096	0,105	0,114	0,123	0,132	0,141	0,15	0,159
	Масса	РАГ-Ц	0,41	0,47	0,52	0,58	0,64	0,68	0,74	0,8	0,82	0,91	0,97	1,03	1,08	1,07	1,13
		РАГ-Ц+РП	0,92	1,01	1,13	1,25	1,37	1,48	1,6	1,73	1,82	1,97	2,08	2,22	2,34	2,39	2,5
		РАГ-Ц+Р	0,68	0,8	0,92	1,04	1,15	1,29	1,41	1,53	1,61	1,76	1,88	1,99	2,11	2,17	2,29
225	F_с.с., м²		0,038	0,048	0,058	0,068	0,079	0,089	0,099	0,109	0,12	0,13	0,14	0,15	0,161	0,171	0,181
	Масса	РАГ-Ц	0,45	0,51	0,57	0,63	0,68	0,74	0,8	0,86	0,92	0,98	1,04	1,1	1,16	1,22	1,28
		РАГ-Ц+РП	1,01	1,1	1,23	1,36	1,48	1,6	1,72	1,86	1,99	2,11	2,24	2,38	2,51	2,63	2,76
		РАГ-Ц+Р	0,73	0,88	1	1,11	1,25	1,4	1,55	1,67	1,78	1,89	2	2,15	2,3	2,42	2,55
250	F_с.с., м²		0,042	0,054	0,065	0,077	0,088	0,1	0,111	0,123	0,134	0,146	0,157	0,169	0,18	0,192	0,203
	Масса	РАГ-Ц	0,49	0,58	0,62	0,69	0,75	0,8	0,86	0,93	0,99	1,06	1,12	1,18	1,25	1,31	1,38
		РАГ-Ц+РП	1,11	1,23	1,33	1,47	1,61	1,72	1,85	2	2,13	2,27	2,4	2,55	2,68	2,81	2,94
		РАГ-Ц+Р	0,83	0,99	1,1	1,23	1,37	1,54	1,68	1,81	1,95	2,08	2,22	2,35	2,49	2,63	2,78
