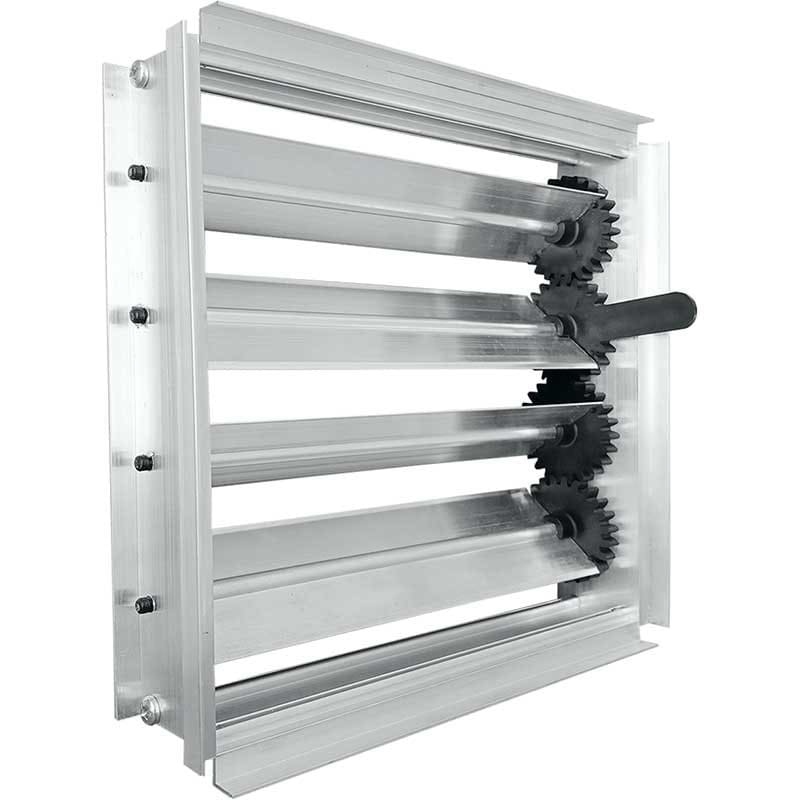

Клапан расхода воздуха для вентиляционных решеток КРВ

Категории

Материал: Оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о клапане расхода воздуха для вентиляционных решеток КРВ - Подробнее

Клапан расхода воздуха (сокращенно – КРВ) служит для регулирования объема потока воздуха и энергоэффективности в системах приточно-вытяжной вентиляции жилых, офисных, а также производственных зданий. Изделие устанавливается непосредственно за вентиляционной решеткой, что позволяет гибко настраивать систему в зависимости от потребностей помещения, обеспечивая комфортный микроклимат и оптимальную работу вентиляции.

Устройство клапана расхода воздуа

КРВ представляет собой конструкцию в виде рамы с лопатками, положение которых регулируется с помощью ручки. С изменением положения лопаток меняется площадь свободного сечения диффузора, что позволяет регулировать объем воздушного потока. Некоторые модели также могут оснащаться демпфирующими элементами для снижения шума.

Максимальные габариты изделия составляют 500х500 миллиметров. При большем размере оно выполняется из составных компонентов.

Материалы

Рама производится из оцинкованной листовой стали. Лопатки изготавливаются из алюминиевого металлопрофиля АД31. Комплектующие, такие как втулки и шестеренки, выполняются из пластика, их поставка осуществляется сторонними компаниями-производителями. Изделие идет без защитного покрытия.

Купить клапан расхода воздуха для вентиляционных решеток КРВ и многие другие виды вентиляционного оборудования вы можете в ООО «КВС-Инжениринг». Наша компания уже давно находится на рынке и имеет большое количество преимуществ:

Мы работаем быстро и оперативно доставляем заказы по РБ.
Всегда готовы помочь в выборе продукции, а также предоставить подробную консультацию.
Относимся к клиентам вежливо и профессионально, стараемся найти индивидуальный подход к потребностям каждого.
У нас вы можете заказать любой объем товара.
Мы предоставляем гарантию на любую вашу покупку.

Если у вас остались вопросы, наберите наш номер +375(29)62-62-100 или +375(29)66-50-969. Также вы можете связаться с нами по почте info@kvs.by.

Место применения	В стены
Способ монтажа	Встраиваемая
Регулировка	Регулируемая
Форма	Прямоугольные
Материал	Оцинкованная сталь
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) клапана расхода воздуха (КРВ)

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	m, кг	0,0092	0,0138	0,0184	0,023	0,0276	0,0368	0,046	0,0552	0,0644	0,0736	0,0828	0,092	0,1012	0,1104	0,1196	0,1288	0,138	0,1472	0,1564	0,1656	0,1748	0,184
100	F_с.с., м²	0,09	0,12	0,15	0,19	0,22	0,29	0,35	0,42	0,48	0,55	0,62	0,68	0,75	0,82	0,88	0,95	1,01	1,08	1,15	1,21	1,28	1,35
150	m, кг	0,0138	0,0207	0,0276	0,0345	0,0414	0,0552	0,069	0,0828	0,0966	0,1104	0,1242	0,138	0,1518	0,1656	0,1794	0,1932	0,207	0,2208	0,2346	0,2484	0,2622	0,276
150	F_с.с., м²	0,13	0,17	0,21	0,25	0,3	0,38	0,46	0,54	0,63	0,71	0,79	0,88	0,96	1,04	1,12	1,21	1,29	1,37	1,46	1,54	1,62	1,71
200	m, кг	0,0184	0,0276	0,0368	0,046	0,0552	0,0736	0,092	0,1104	0,1288	0,1472	0,1656	0,184	0,2024	0,2208	0,2392	0,2576	0,276	0,2944	0,3128	0,3312	0,3496	0,368
200	F_с.с., м²	0,17	0,22	0,27	0,32	0,37	0,47	0,57	0,67	0,77	0,87	0,97	1,07	1,17	1,27	1,37	1,47	1,57	1,67	1,77	1,87	1,97	2,07
250	m, кг	0,023	0,0345	0,046	0,0575	0,069	0,092	0,115	0,138	0,161	0,184	0,207	0,23	0,253	0,276	0,299	0,322	0,345	0,368	0,391	0,414	0,437	0,46
250	F_с.с., м²	0,21	0,27	0,33	0,39	0,45	0,56	0,68	0,8	0,91	1,03	1,14	1,26	1,38	1,49	1,61	1,73	1,84	1,96	2,08	2,19	2,31	2,42
350	m, кг	0,0276	0,0414	0,0552	0,069	0,0828	0,1104	0,138	0,1656	0,1932	0,2208	0,2484	0,276	0,3036	0,3312	0,3588	0,3864	0,414	0,4416	0,4692	0,4968	0,5244	0,552
350	F_с.с., м²	0,26	0,32	0,39	0,46	0,52	0,66	0,79	0,92	1,05	1,19	1,32	1,45	1,59	1,72	1,85	1,99	2,12	2,25	2,39	2,52	2,65	2,78
400	m, кг	0,0368	0,0552	0,0736	0,092	0,1104	0,1472	0,184	0,2208	0,2576	0,2944	0,3312	0,368	0,4048	0,4416	0,4784	0,5152	0,552	0,5888	0,6256	0,6624	0,6992	0,736
400	F_с.с., м²	0,34	0,42	0,51	0,59	0,67	0,84	1,01	1,17	1,34	1,51	1,67	1,84	2,01	2,17	2,34	2,5	2,67	2,84	3	3,17	3,34	3,5
500	m, кг	0,046	0,069	0,092	0,115	0,138	0,184	0,23	0,276	0,322	0,368	0,414	0,46	0,506	0,552	0,598	0,644	0,69	0,736	0,782	0,828	0,874	0,92
500	F_с.с., м²	0,43	0,53	0,63	0,73	0,83	1,03	1,22	1,42	1,62	1,82	2,02	2,22	2,42	2,62	2,82	3,02	3,22	3,42	3,62	3,82	4,02	4,22
600	m, кг	0,0552	0,0828	0,1104	0,138	0,1656	0,2208	0,276	0,3312	0,3864	0,4416	0,4968	0,552	0,6072	0,6624	0,7176	0,7728	0,828	0,8832	0,9384	0,9936	1,0488	1,104
600	F_с.с., м²	0,51	0,63	0,74	0,86	0,98	1,21	1,44	1,68	1,91	2,14	2,38	2,61	2,84	3,08	3,31	3,54	3,78	4,01	4,24	4,48	4,71	4,94
700	m, кг	0,0644	0,0966	0,1288	0,161	0,1932	0,2576	0,322	0,3864	0,4508	0,5152	0,5796	0,644	0,7084	0,7728	0,8372	0,9016	0,966	1,0304	1,0948	1,1592	1,2236	1,288
700	F_с.с., м²	0,59	0,73	0,86	0,99	1,13	1,39	1,66	1,93	2,19	2,46	2,73	2,99	3,26	3,53	3,79	4,06	4,33	4,59	4,86	5,13	5,39	5,66
800	m, кг	0,0736	0,1104	0,1472	0,184	0,2208	0,2944	0,368	0,4416	0,5152	0,5888	0,6624	0,736	0,8096	0,8832	0,9568	1,0304	1,104	1,1776	1,2512	1,3248	1,3984	1,472
800	F_с.с., м²	0,68	0,83	0,98	1,13	1,28	1,58	1,88	2,18	2,48	2,78	3,08	3,38	3,68	3,98	4,28	4,58	4,88	5,18	5,48	5,78	6,08	6,38
900	m, кг	0,0828	0,1242	0,1656	0,207	0,2484	0,3312	0,414	0,4968	0,5796	0,6624	0,7452	0,828	0,9108	0,9936	1,0764	1,1592	1,242	1,3248	1,4076	1,4904	1,5732	1,656
900	F_с.с., м²	0,76	0,93	1,1	1,26	1,43	1,76	2,1	2,43	2,76	3,1	3,43	3,76	4,1	4,43	4,77	5,1	5,43	5,77	6,1	6,43	6,77	7,1
1000	m, кг	0,092	0,138	0,184	0,23	0,276	0,368	0,46	0,552	0,644	0,736	0,828	0,92	1,012	1,104	1,196	1,288	1,38	1,472	1,564	1,656	1,748	1,84
1000	F_с.с., м²	0,85	1,03	1,22	1,4	1,58	1,95	2,32	2,68	3,05	3,42	3,78	4,15	4,52	4,88	5,25	5,62	5,98	6,35	6,72	7,08	7,45	7,82
1100	m, кг	0,1012	0,1518	0,2024	0,253	0,3036	0,4048	0,506	0,6072	0,7084	0,8096	0,9108	1,012	1,1132	1,2144	1,3156	1,4168	1,518	1,6192	1,7204	1,8216	1,9228	2,024
1100	F_с.с., м²	0,93	1,13	1,33	1,53	1,73	2,13	2,53	2,93	3,33	3,73	4,13	4,54	4,94	5,34	5,74	6,14	6,54	6,94	7,34	7,74	8,14	8,54
1200	m, кг	0,11	0,17	0,22	0,28	0,33	0,44	0,55	0,66	0,77	0,88	0,99	1,1	1,21	1,32	1,44	1,55	1,66	1,77	1,88	1,99	2,1	2,21
1200	F_с.с., м²	1,02	1,23	1,45	1,67	1,88	2,32	2,75	3,19	3,62	4,05	4,49	4,92	5,35	5,79	6,22	6,65	7,09	7,52	7,96	8,39	8,82	9,26
1300	m, кг	0,1196	0,1794	0,2392	0,299	0,3588	0,4784	0,598	0,7176	0,8372	0,9568	1,0764	1,196	1,3156	1,4352	1,5548	1,6744	1,794	1,9136	2,0332	2,1528	2,2724	2,392
1300	F_с.с., м²	1,1	1,34	1,57	1,8	2,04	2,5	2,97	3,44	3,9	4,37	4,84	5,31	5,77	6,24	6,71	7,17	7,64	8,11	8,57	9,04	9,51	9,98
1400	m, кг	0,1288	0,1932	0,2576	0,322	0,3864	0,5152	0,644	0,7728	0,9016	1,0304	1,1592	1,288	1,4168	1,5456	1,6744	1,8032	1,932	2,0608	2,1896	2,3184	2,4472	2,576
1400	F_с.с., м²	1,19	1,44	1,69	1,94	2,19	2,69	3,19	3,69	4,19	4,69	5,19	5,69	6,19	6,69	7,19	7,69	8,19	8,69	9,19	9,69	10,19	10,7
1500	m, кг	0,138	0,207	0,276	0,345	0,414	0,552	0,69	0,828	0,966	1,104	1,242	1,38	1,518	1,656	1,794	1,932	2,07	2,208	2,346	2,484	2,622	2,76
1500	F_с.с., м²	1,27	1,54	1,81	2,07	2,34	2,87	3,41	3,94	4,47	5,01	5,54	6,08	6,61	7,14	7,68	8,21	8,75	9,28	9,81	10,35	10,88	11,41
1600	m, кг	0,1472	0,2208	0,2944	0,368	0,4416	0,5888	0,736	0,8832	1,0304	1,1776	1,3248	1,472	1,6192	1,7664	1,9136	2,0608	2,208	2,3552	2,5024	2,6496	2,7968	2,944
1600	F_с.с., м²	1,36	1,64	1,92	2,21	2,49	3,06	3,62	4,19	4,76	5,33	5,89	6,46	7,03	7,6	8,16	8,73	9,3	9,86	10,43	11	11,57	12,13
1700	m, кг	0,1564	0,2346	0,3128	0,391	0,4692	0,6256	0,782	0,9384	1,0948	1,2512	1,4076	1,564	1,7204	1,8768	2,0332	2,1896	2,346	2,5024	2,6588	2,8152	2,9716	3,128
1700	F_с.с., м²	1,44	1,74	2,04	2,34	2,64	3,24	3,84	4,44	5,04	5,64	6,25	6,85	7,45	8,05	8,65	9,25	9,85	10,45	11,05	11,65	12,25	12,85
1800	m, кг	0,1656	0,2484	0,3312	0,414	0,4968	0,6624	0,828	0,9936	1,1592	1,3248	1,4904	1,656	1,8216	1,9872	2,1528	2,3184	2,484	2,6496	2,8152	2,9808	3,1464	3,312
1800	F_с.с., м²	1,53	1,84	2,16	2,48	2,79	3,43	4,06	4,7	5,33	5,96	6,6	7,23	7,87	8,5	9,13	9,77	10,4	11,04	11,67	12,3	12,94	13,57
1900	m, кг	0,1748	0,2622	0,3496	0,437	0,5244	0,6992	0,874	1,0488	1,2236	1,3984	1,5732	1,748	1,9228	2,0976	2,2724	2,4472	2,622	2,7968	2,9716	3,1464	3,3212	3,496
1900	F_с.с., м²	1,61	1,94	2,28	2,61	2,94	3,61	4,28	4,95	5,61	6,28	6,95	7,62	8,28	8,95	9,62	10,29	10,95	11,62	12,29	12,96	13,62	14,29
2000	m, кг	0,184	0,276	0,368	0,46	0,552	0,736	0,92	1,104	1,288	1,472	1,656	1,84	2,024	2,208	2,392	2,576	2,76	2,944	3,128	3,312	3,496	3,68
2000	F_с.с., м²	1,69	2,04	2,4	2,75	3,1	3,8	4,5	5,2	5,9	6,6	7,3	8	8,7	9,4	10,1	10,81	11,51	12,21	12,91	13,61	14,31	15,01
