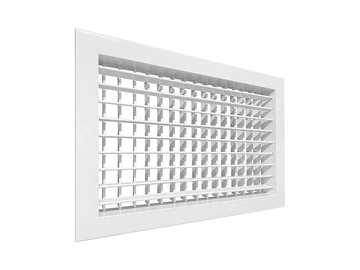

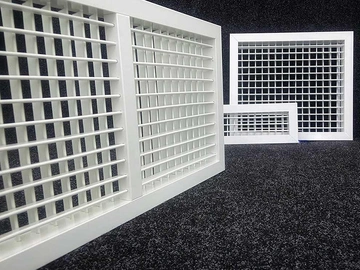

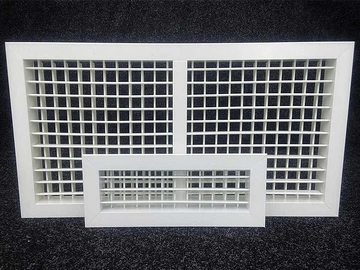

Двухрядная регулируемая решетка РАД

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о двухрядной регулируемой решетке РАД - Подробнее

Двухрядная решетка РАД обеспечивает точную регулировку воздушного потока в жилых, коммерческих и промышленных помещениях. Основные преимущества перед аналогами – двойная регулировка (по горизонтали и вертикали), высокая пропускная способность и долговечность. Купить двухрядную регулируемую решетку РАД – значит выбрать надежность и комфорт в управлении микроклиматом.

Устройство решетки РАД

Решетка состоит из двух рядов жалюзи: первый ряд (горизонтальный) регулирует поток по вертикали, второй (вертикальный) – по горизонтали. Такая система позволяет точно настраивать распределение воздуха. Решетка может быть изготовлена в размерах от 100х100 мм до 2900х2500 мм. Для жесткости при ширине свыше 500 мм добавляется П-образный профиль 30х30. Модель может комплектоваться клапаном расхода воздуха (РАД+Р) или регулятором потока (РАД+РП) для дополнительного контроля объема подачи.

Материалы изготовления

Решетка производится из алюминиевого профиля АДЗ1 (ГОСТ 22233-2001), устойчивого к коррозии и механическим нагрузкам. Стандартное покрытие – полиэфирная порошковая краска RAL 9016 (белый), но возможны другие цвета по шкале RAL. Клапан расхода воздуха (КРВ) поставляется без покрытия, а его лопатки и механизмы выполнены из прочного пластика, обеспечивающего плавную регулировку.

Монтаж решетки РАД

Решетка устанавливается в вентиляционные каналы или строительные проемы с помощью крепежных элементов. Для моделей с КРВ или регулятором потока важно соблюдать направление воздушного потока – это указано в инструкции. Решетка совместима с большинством типов воздуховодов, а ее конструкция минимизирует шум при работе системы.

Преимущества работы с «КВС-Инжениринг»

Гарантия качества – все изделия соответствуют ГОСТ и проходят строгий контроль.
Гибкие условия – индивидуальные решения под ваш проект, включая нестандартные размеры и цвета.
Быстрая доставка – отлаженная логистика по всей территории.
Профессиональная поддержка – помощь в подборе и монтаже от наших специалистов.

Если вам нужна двухрядная регулируемая решетка РАД, оставьте заявку в форме обратной связи – наш менеджер проконсультирует вас по всем вопросам. Также вы можете позвонить нам по телефонам +375(29)62-62-100 или +375(29)66-50-969. Мы поможем подобрать оптимальное решение для вашей системы вентиляции!

Место применения	В стены
Вид решетки	Двухрядные
Способ монтажа	Встраиваемая
Регулировка	Регулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) РАД

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	m, кг	0,006	0,009	0,013	0,016	0,019	0,025	0,032	0,038	0,044	0,05	0,057	0,063	0,069	0,076	0,082	0,088	0,095	0,101	0,107	0,113	0,12	0,126
100	F_с.с., м²	0,24	0,32	0,4	0,48	0,56	0,72	0,87	1,03	1,19	1,35	1,5	1,66	1,82	1,98	2,13	2,29	2,45	2,61	2,76	2,92	3,08	3,24
150	m, кг	0,01	0,014	0,019	0,024	0,028	0,038	0,047	0,057	0,066	0,076	0,085	0,095	0,104	0,113	0,123	0,132	0,142	0,151	0,161	0,17	0,18	0,189
150	F_с.с., м²	0,32	0,43	0,54	0,65	0,76	0,98	1,2	1,42	1,64	1,86	2,07	2,29	2,51	2,73	2,95	3,17	3,39	3,61	3,83	4,05	4,26	4,48
200	m, кг	0,013	0,019	0,025	0,032	0,038	0,05	0,063	0,076	0,088	0,101	0,113	0,126	0,139	0,151	0,164	0,176	0,189	0,202	0,214	0,227	0,239	0,252
200	F_с.с., м²	0,4	0,54	0,68	0,82	0,96	1,24	1,52	1,8	2,08	2,36	2,65	2,93	3,21	3,49	3,77	4,05	4,33	4,61	4,89	5,17	5,45	5,73
250	m, кг	0,016	0,024	0,032	0,039	0,047	0,063	0,079	0,095	0,11	0,126	0,142	0,158	0,173	0,189	0,205	0,221	0,236	0,252	0,268	0,284	0,299	0,315
250	F_с.с., м²	0,48	0,65	0,82	0,99	1,16	1,51	1,85	2,19	2,53	2,87	3,22	3,56	3,9	4,24	4,58	4,93	5,27	5,61	5,95	6,3	6,64	6,98
350	m, кг	0,019	0,028	0,038	0,047	0,057	0,076	0,095	0,113	0,132	0,151	0,17	0,189	0,208	0,227	0,246	0,265	0,284	0,302	0,321	0,34	0,359	0,378
350	F_с.с., м²	0,56	0,76	0,96	1,16	1,37	1,77	2,17	2,58	2,98	3,38	3,79	4,19	4,59	5	5,4	5,81	6,21	6,61	7,02	7,42	7,82	8,23
400	m, кг	0,025	0,038	0,05	0,063	0,076	0,101	0,126	0,151	0,176	0,202	0,227	0,252	0,277	0,302	0,328	0,353	0,378	0,403	0,428	0,454	0,479	0,504
400	F_с.с., м²	0,72	0,98	1,24	1,51	1,77	2,3	2,82	3,35	3,88	4,4	4,93	5,46	5,98	6,51	7,04	7,56	8,09	8,62	9,14	9,67	10,2	10,72
500	m, кг	0,032	0,047	0,063	0,079	0,095	0,126	0,158	0,189	0,221	0,252	0,284	0,315	0,347	0,378	0,41	0,441	0,473	0,504	0,536	0,567	0,599	0,63
500	F_с.с., м²	0,87	1,2	1,52	1,85	2,17	2,82	3,47	4,12	4,77	5,42	6,07	6,72	7,37	8,02	8,67	9,32	9,97	10,62	11,27	11,92	12,57	13,22
600	m, кг	0,038	0,057	0,076	0,095	0,113	0,151	0,189	0,227	0,265	0,302	0,34	0,378	0,416	0,454	0,491	0,529	0,567	0,605	0,643	0,68	0,718	0,756
600	F_с.с., м²	1,03	1,42	1,8	2,19	2,58	3,35	4,12	4,9	5,67	6,44	7,21	7,99	8,76	9,53	10,31	11,08	11,85	12,62	13,4	14,17	14,94	15,72
700	m, кг	0,044	0,066	0,088	0,11	0,132	0,176	0,221	0,265	0,309	0,353	0,397	0,441	0,485	0,529	0,573	0,617	0,662	0,706	0,75	0,794	0,838	0,882
700	F_с.с., м²	1,19	1,64	2,08	2,53	2,98	3,88	4,77	5,67	6,56	7,46	8,36	9,25	10,15	11,04	11,94	12,84	13,73	14,63	15,52	16,42	17,32	18,21
800	m, кг	0,05	0,076	0,101	0,126	0,151	0,202	0,252	0,302	0,353	0,403	0,454	0,504	0,554	0,605	0,655	0,706	0,756	0,806	0,857	0,907	0,958	1,008
800	F_с.с., м²	1,35	1,86	2,36	2,87	3,38	4,4	5,42	6,44	7,46	8,48	9,5	10,52	11,54	12,56	13,57	14,59	15,61	16,63	17,65	18,67	19,69	20,71
900	m, кг	0,057	0,085	0,113	0,142	0,17	0,227	0,284	0,34	0,397	0,454	0,51	0,567	0,624	0,68	0,737	0,794	0,851	0,907	0,964	1,021	1,077	1,134
900	F_с.с., м²	1,5	2,07	2,65	3,22	3,79	4,93	6,07	7,21	8,36	9,5	10,64	11,78	12,92	14,07	15,21	16,35	17,49	18,64	19,78	20,92	22,06	23,2
1000	m, кг	0,063	0,095	0,126	0,158	0,189	0,252	0,315	0,378	0,441	0,504	0,567	0,63	0,693	0,756	0,819	0,882	0,945	1,008	1,071	1,134	1,197	1,26
1000	F_с.с., м²	1,66	2,29	2,93	3,56	4,19	5,46	6,72	7,99	9,25	10,52	11,78	13,05	14,31	15,58	16,84	18,11	19,37	20,64	21,9	23,17	24,43	25,7
1100	m, кг	0,069	0,104	0,139	0,173	0,208	0,277	0,347	0,416	0,485	0,554	0,624	0,693	0,762	0,832	0,901	0,97	1,04	1,109	1,178	1,247	1,317	1,386
1100	F_с.с., м²	1,82	2,51	3,21	3,9	4,59	5,98	7,37	8,76	10,15	11,54	12,92	14,31	15,7	17,09	18,48	19,87	21,25	22,64	24,03	25,42	26,81	28,2
1200	m, кг	0,08	0,11	0,15	0,19	0,23	0,3	0,38	0,45	0,53	0,6	0,68	0,76	0,83	0,91	0,98	1,06	1,13	1,21	1,29	1,36	1,44	1,51
1200	F_с.с., м²	1,98	2,73	3,49	4,24	5	6,51	8,02	9,53	11,04	12,56	14,07	15,58	17,09	18,6	20,11	21,62	23,13	24,65	26,16	27,67	29,18	30,69
1300	m, кг	0,082	0,123	0,164	0,205	0,246	0,328	0,41	0,491	0,573	0,655	0,737	0,819	0,901	0,983	1,065	1,147	1,229	1,31	1,392	1,474	1,556	1,638
1300	F_с.с., м²	2,13	2,95	3,77	4,58	5,4	7,04	8,67	10,31	11,94	13,57	15,21	16,84	18,48	20,11	21,75	23,38	25,02	26,65	28,28	29,92	31,55	33,19
1400	m, кг	0,088	0,132	0,176	0,221	0,265	0,353	0,441	0,529	0,617	0,706	0,794	0,882	0,97	1,058	1,147	1,235	1,323	1,411	1,499	1,588	1,676	1,764
1400	F_с.с., м²	2,29	3,17	4,05	4,93	5,81	7,56	9,32	11,08	12,84	14,59	16,35	18,11	19,87	21,62	23,38	25,14	26,9	28,65	30,41	32,17	33,93	35,68
1500	m, кг	0,095	0,142	0,189	0,236	0,284	0,378	0,473	0,567	0,662	0,756	0,851	0,945	1,04	1,134	1,229	1,323	1,418	1,512	1,607	1,701	1,796	1,89
1500	F_с.с., м²	2,45	3,39	4,33	5,27	6,21	8,09	9,97	11,85	13,73	15,61	17,49	19,37	21,25	23,13	25,02	26,9	28,78	30,66	32,54	34,42	36,3	38,18
1600	m, кг	0,101	0,151	0,202	0,252	0,302	0,403	0,504	0,605	0,706	0,806	0,907	1,008	1,109	1,21	1,31	1,411	1,512	1,613	1,714	1,814	1,915	2,016
1600	F_с.с., м²	2,61	3,61	4,61	5,61	6,61	8,62	10,62	12,62	14,63	16,63	18,64	20,64	22,64	24,65	26,65	28,65	30,66	32,66	34,67	36,67	38,67	40,68
1700	m, кг	0,107	0,161	0,214	0,268	0,321	0,428	0,536	0,643	0,75	0,857	0,964	1,071	1,178	1,285	1,392	1,499	1,607	1,714	1,821	1,928	2,035	2,142
1700	F_с.с., м²	2,76	3,83	4,89	5,95	7,02	9,14	11,27	13,4	15,52	17,65	19,78	21,9	24,03	26,16	28,28	30,41	32,54	34,67	36,79	38,92	41,05	43,17
1800	m, кг	0,113	0,17	0,227	0,284	0,34	0,454	0,567	0,68	0,794	0,907	1,021	1,134	1,247	1,361	1,474	1,588	1,701	1,814	1,928	2,041	2,155	2,268
1800	F_с.с., м²	2,92	4,05	5,17	6,3	7,42	9,67	11,92	14,17	16,42	18,67	20,92	23,17	25,42	27,67	29,92	32,17	34,42	36,67	38,92	41,17	43,42	45,67
1900	m, кг	0,12	0,18	0,239	0,299	0,359	0,479	0,599	0,718	0,838	0,958	1,077	1,197	1,317	1,436	1,556	1,676	1,796	1,915	2,035	2,155	2,274	2,394
1900	F_с.с., м²	3,08	4,26	5,45	6,64	7,82	10,2	12,57	14,94	17,32	19,69	22,06	24,43	26,81	29,18	31,55	33,93	36,3	38,67	41,05	43,42	45,79	48,16
2000	m, кг	0,126	0,189	0,252	0,315	0,378	0,504	0,63	0,756	0,882	1,008	1,134	1,26	1,386	1,512	1,638	1,764	1,89	2,016	2,142	2,268	2,394	2,52
2000	F_с.с., м²	3,24	4,48	5,73	6,98	8,23	10,72	13,22	15,72	18,21	20,71	23,2	25,7	28,2	30,69	33,19	35,68	38,18	40,68	43,17	45,67	48,16	50,66

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) РАД-Р

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	m, кг	0,006	0,009	0,012	0,015	0,017	0,023	0,029	0,035	0,041	0,046	0,052	0,058	0,064	0,07	0,075	0,081	0,087	0,093	0,099	0,104	0,11	0,116
100	F_с.с., м²	0,33	0,44	0,55	0,67	0,78	1	1,23	1,45	1,67	1,9	2,12	2,34	2,57	2,79	3,01	3,24	3,46	3,69	3,91	4,13	4,36	4,58
150	m, кг	0,009	0,013	0,017	0,022	0,026	0,035	0,044	0,052	0,061	0,07	0,078	0,087	0,096	0,104	0,113	0,122	0,131	0,139	0,148	0,157	0,165	0,174
150	F_с.с., м²	0,45	0,6	0,75	0,9	1,06	1,36	1,66	1,96	2,26	2,57	2,87	3,17	3,47	3,77	4,07	4,38	4,68	4,98	5,28	5,58	5,89	6,19
200	m, кг	0,012	0,017	0,023	0,029	0,035	0,046	0,058	0,07	0,081	0,093	0,104	0,116	0,128	0,139	0,151	0,162	0,174	0,186	0,197	0,209	0,22	0,232
200	F_с.с., м²	0,57	0,76	0,95	1,14	1,33	1,71	2,09	2,47	2,85	3,23	3,61	3,99	4,37	4,75	5,13	5,52	5,9	6,28	6,66	7,04	7,42	7,8
250	m, кг	0,015	0,022	0,029	0,036	0,044	0,058	0,073	0,087	0,102	0,116	0,131	0,145	0,16	0,174	0,189	0,203	0,218	0,232	0,247	0,261	0,276	0,29
250	F_с.с., м²	0,69	0,92	1,15	1,38	1,61	2,07	2,53	2,99	3,44	3,9	4,36	4,82	5,28	5,74	6,19	6,65	7,11	7,57	8,03	8,49	8,95	9,4
350	m, кг	0,017	0,026	0,035	0,044	0,052	0,07	0,087	0,104	0,122	0,139	0,157	0,174	0,191	0,209	0,226	0,244	0,261	0,278	0,296	0,313	0,331	0,348
350	F_с.с., м²	0,81	1,08	1,35	1,62	1,89	2,42	2,96	3,5	4,03	4,57	5,11	5,64	6,18	6,72	7,25	7,79	8,33	8,86	9,4	9,94	10,47	11,01
400	m, кг	0,023	0,035	0,046	0,058	0,07	0,093	0,116	0,139	0,162	0,186	0,209	0,232	0,255	0,278	0,302	0,325	0,348	0,371	0,394	0,418	0,441	0,464
400	F_с.с., м²	1,06	1,4	1,75	2,1	2,44	3,14	3,83	4,52	5,22	5,91	6,6	7,3	7,99	8,68	9,37	10,07	10,76	11,45	12,15	12,84	13,53	14,23
500	m, кг	0,029	0,044	0,058	0,073	0,087	0,116	0,145	0,174	0,203	0,232	0,261	0,29	0,319	0,348	0,377	0,406	0,435	0,464	0,493	0,522	0,551	0,58
500	F_с.с., м²	1,3	1,72	2,15	2,57	3	3,85	4,7	5,55	6,4	7,25	8,1	8,95	9,8	10,64	11,49	12,34	13,19	14,04	14,89	15,74	16,59	17,44
600	m, кг	0,035	0,052	0,07	0,087	0,104	0,139	0,174	0,209	0,244	0,278	0,313	0,348	0,383	0,418	0,452	0,487	0,522	0,557	0,592	0,626	0,661	0,696
600	F_с.с., м²	1,54	2,04	2,55	3,05	3,55	4,56	5,57	6,57	7,58	8,58	9,59	10,6	11,6	12,61	13,61	14,62	15,63	16,63	17,64	18,65	19,65	20,66
700	m, кг	0,041	0,061	0,081	0,102	0,122	0,162	0,203	0,244	0,284	0,325	0,365	0,406	0,447	0,487	0,528	0,568	0,609	0,65	0,69	0,731	0,771	0,812
700	F_с.с., м²	1,78	2,36	2,95	3,53	4,11	5,27	6,43	7,6	8,76	9,92	11,08	12,25	13,41	14,57	15,73	16,9	18,06	19,22	20,38	21,55	22,71	23,87
800	m, кг	0,046	0,07	0,093	0,116	0,139	0,186	0,232	0,278	0,325	0,371	0,418	0,464	0,51	0,557	0,603	0,65	0,696	0,742	0,789	0,835	0,882	0,928
800	F_с.с., м²	2,02	2,68	3,34	4	4,66	5,98	7,3	8,62	9,94	11,26	12,58	13,9	15,22	16,53	17,85	19,17	20,49	21,81	23,13	24,45	25,77	27,09
900	m, кг	0,052	0,078	0,104	0,131	0,157	0,209	0,261	0,313	0,365	0,418	0,47	0,522	0,574	0,626	0,679	0,731	0,783	0,835	0,887	0,94	0,992	1,044
900	F_с.с., м²	2,27	3	3,74	4,48	5,22	6,69	8,17	9,64	11,12	12,6	14,07	15,55	17,02	18,5	19,97	21,45	22,93	24,4	25,88	27,35	28,83	30,3
1000	m, кг	0,058	0,087	0,116	0,145	0,174	0,232	0,29	0,348	0,406	0,464	0,522	0,58	0,638	0,696	0,754	0,812	0,87	0,928	0,986	1,044	1,102	1,16
1000	F_с.с., м²	2,51	3,32	4,14	4,96	5,77	7,41	9,04	10,67	12,3	13,93	15,57	17,2	18,83	20,46	22,09	23,73	25,36	26,99	28,62	30,25	31,89	33,52
1100	m, кг	0,064	0,096	0,128	0,16	0,191	0,255	0,319	0,383	0,447	0,51	0,574	0,638	0,702	0,766	0,829	0,893	0,957	1,021	1,085	1,148	1,212	1,276
1100	F_с.с., м²	2,75	3,65	4,54	5,43	6,33	8,12	9,91	11,69	13,48	15,27	17,06	18,85	20,64	22,43	24,21	26	27,79	29,58	31,37	33,16	34,94	36,73
1200	m, кг	0,07	0,1	0,14	0,17	0,21	0,28	0,35	0,42	0,49	0,56	0,63	0,7	0,77	0,84	0,9	0,97	1,04	1,11	1,18	1,25	1,32	1,39
1200	F_с.с., м²	2,99	3,97	4,94	5,91	6,88	8,83	10,77	12,72	14,66	16,61	18,55	20,5	22,44	24,39	26,33	28,28	30,22	32,17	34,11	36,06	38	39,95
1300	m, кг	0,075	0,113	0,151	0,189	0,226	0,302	0,377	0,452	0,528	0,603	0,679	0,754	0,829	0,905	0,98	1,056	1,131	1,206	1,282	1,357	1,433	1,508
1300	F_с.с., м²	3,23	4,29	5,34	6,39	7,44	9,54	11,64	13,74	15,84	17,95	20,05	22,15	24,25	26,35	28,45	30,55	32,66	34,76	36,86	38,96	41,06	43,16
1400	m, кг	0,081	0,122	0,162	0,203	0,244	0,325	0,406	0,487	0,568	0,65	0,731	0,812	0,893	0,974	1,056	1,137	1,218	1,299	1,38	1,462	1,543	1,624
1400	F_с.с., м²	3,48	4,61	5,74	6,86	7,99	10,25	12,51	14,77	17,03	19,28	21,54	23,8	26,06	28,32	30,57	32,83	35,09	37,35	39,61	41,86	44,12	46,38
1500	m, кг	0,087	0,131	0,174	0,218	0,261	0,348	0,435	0,522	0,609	0,696	0,783	0,87	0,957	1,044	1,131	1,218	1,305	1,392	1,479	1,566	1,653	1,74
1500	F_с.с., м²	3,72	4,93	6,13	7,34	8,55	10,96	13,38	15,79	18,21	20,62	23,04	25,45	27,86	30,28	32,69	35,11	37,52	39,94	42,35	44,77	47,18	49,59
1600	m, кг	0,093	0,139	0,186	0,232	0,278	0,371	0,464	0,557	0,65	0,742	0,835	0,928	1,021	1,114	1,206	1,299	1,392	1,485	1,578	1,67	1,763	1,856
1600	F_с.с., м²	3,96	5,25	6,53	7,82	9,1	11,67	14,25	16,82	19,39	21,96	24,53	27,1	29,67	32,24	34,81	37,38	39,95	42,53	45,1	47,67	50,24	52,81
1700	m, кг	0,099	0,148	0,197	0,247	0,296	0,394	0,493	0,592	0,69	0,789	0,887	0,986	1,085	1,183	1,282	1,38	1,479	1,578	1,676	1,775	1,873	1,972
1700	F_с.с., м²	4,2	5,57	6,93	8,29	9,66	12,39	15,11	17,84	20,57	23,3	26,02	28,75	31,48	34,21	36,93	39,66	42,39	45,12	47,84	50,57	53,3	56,03
1800	m, кг	0,104	0,157	0,209	0,261	0,313	0,418	0,522	0,626	0,731	0,835	0,94	1,044	1,148	1,253	1,357	1,462	1,566	1,67	1,775	1,879	1,984	2,088
1800	F_с.с., м²	4,45	5,89	7,33	8,77	10,21	13,1	15,98	18,86	21,75	24,63	27,52	30,4	33,28	36,17	39,05	41,94	44,82	47,7	50,59	53,47	56,36	59,24
1900	m, кг	0,11	0,165	0,22	0,276	0,331	0,441	0,551	0,661	0,771	0,882	0,992	1,102	1,212	1,322	1,433	1,543	1,653	1,763	1,873	1,984	2,094	2,204
1900	F_с.с., м²	4,69	6,21	7,73	9,25	10,77	13,81	16,85	19,89	22,93	25,97	29,01	32,05	35,09	38,13	41,17	44,21	47,25	50,29	53,33	56,37	59,42	62,46
2000	m, кг	0,116	0,174	0,232	0,29	0,348	0,464	0,58	0,696	0,812	0,928	1,044	1,16	1,276	1,392	1,508	1,624	1,74	1,856	1,972	2,088	2,204	2,32
2000	F_с.с., м²	4,93	6,53	8,13	9,72	11,32	14,52	17,72	20,91	24,11	27,31	30,5	33,7	36,9	40,1	43,29	46,49	49,69	52,88	56,08	59,28	62,47	65,67
