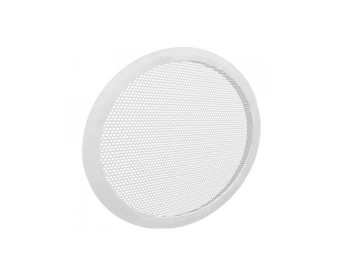

Круглая перфорированная решетка ПВРК

Категории


Материал: Алюминий/оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Место применения
В воздуховод
Серия решетки ПВР
Вид решетки
Перфорированные
Способ монтажа
Встраиваемая
Регулировка
Нерегулируемая
Форма Круглые
Материал
Алюминий/оцинкованная сталь
Конструкция
Неразборная



Габаритно - посадочные размеры решетки ПВРК

AxB - Размеры строительного проема. При стороне A > 600 мм устанавливается Т-образный профиль 20х20

Схема

Наиболее распространенные виды перфорации



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ПВРK со стандартной перфорацией RV 5-7

Параметр
ПВРК
Условный типоразмер по диаметру, D (мм)
250 300 350 400 450 500 600 700 800 900 1000 1100 1200
F с.с., м2 0,021 0,03 0,04 0,053 0,067 0,082 0,119 0,162 0,211 0,267 0,33 0,399 0,475
ПВРК-20 m, кг 0,47 0,63 0,8 1 1,21 1,45 1,98 2,59 3,27 4,04 4,89 5,82 6,83
ПВРК-30 m, кг 0,56 0,73 0,92 1,13 1,36 1,62 2,18 2,82 3,54 4,34 5,23 6,19 7,23
ПВРК-40 m, кг 0,8 1,02 1,26 1,52 1,8 2,1 2,76 3,5 4,32 5,22 6,2 7,26 8,4



Накладная решетка с перфорацией ПВР-Н

Накладная решетка с перфорацией ПВР-Н

Материал: Алюминий/оцинкованная сталь
Цилиндрическая решетка перфорированная ПВР-Ц

Цилиндрическая решетка перфорированная ПВР-Ц

Материал: Оцинкованная сталь
Декоративная плоская решетка с перфорацией ПВР-НУ

Декоративная плоская решетка с перфорацией ПВР-НУ

Материал: Оцинкованная сталь
Решетка перфорированная

Решетка перфорированная

Материал:
Перфорированная вентиляционная решетка ПВР

Перфорированная вентиляционная решетка ПВР

Материал: Алюминий/оцинкованная сталь
