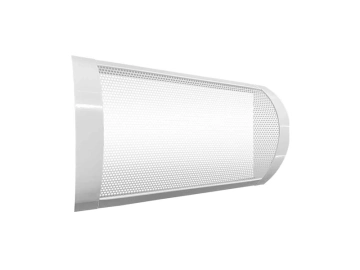

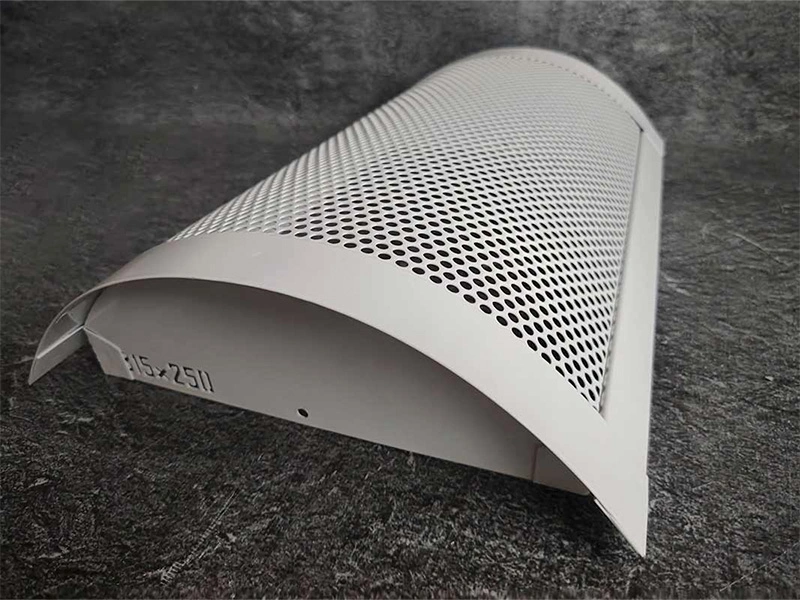

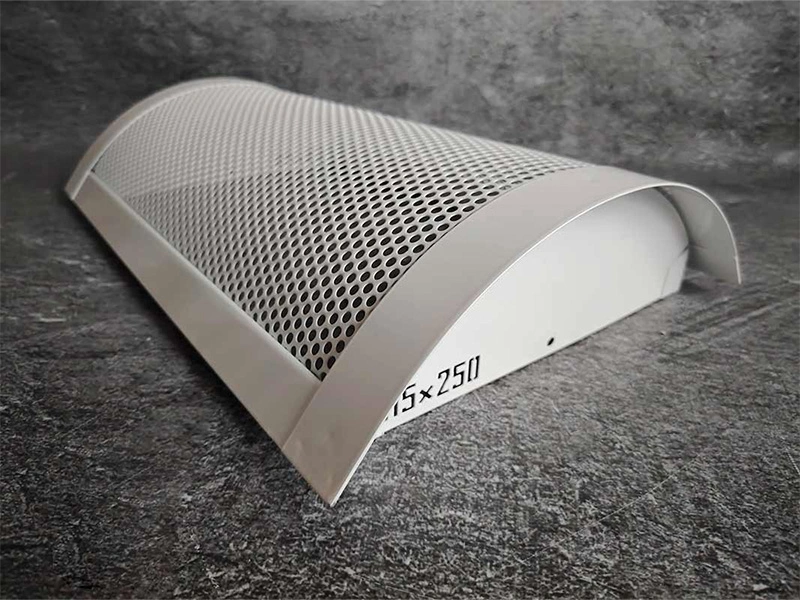

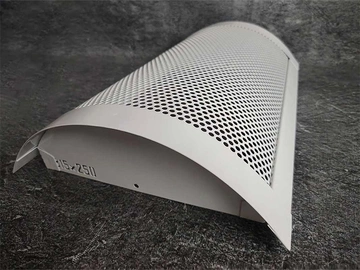

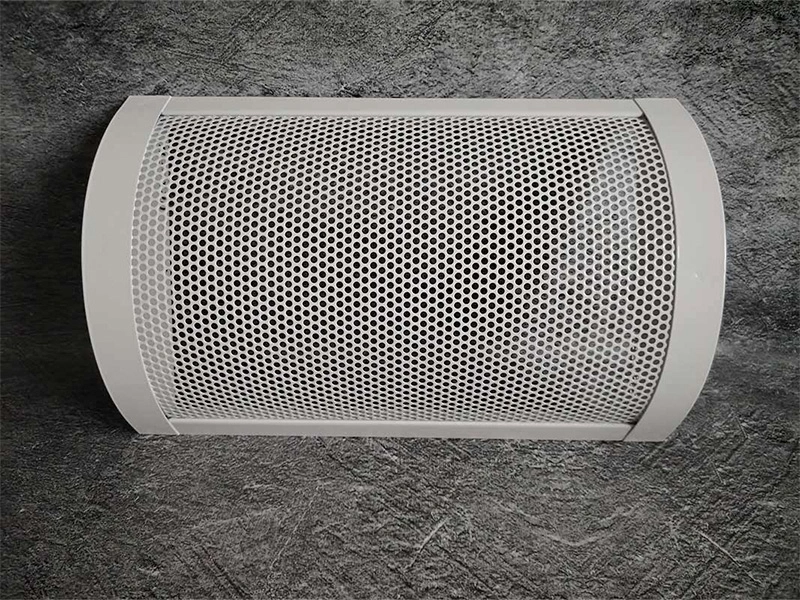

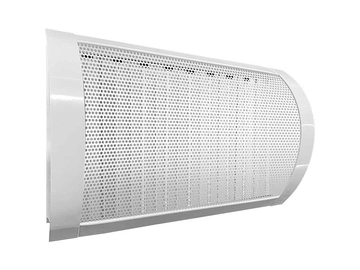

Цилиндрическая решетка перфорированная ПВР-Ц

Категории


Материал: Оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Место применения
В воздуховод
Серия решетки ПВР
Вид решетки
Перфорированные
Способ монтажа
Встраиваемая
Регулировка
Нерегулируемая
Форма
Цилиндрические
Материал
Оцинкованная сталь
Конструкция
Неразборная



Габаритно - посадочные размеры решетки ПВР-Ц

AxB - Размеры строительного проема. При стороне A > 600 мм устанавливается Т-образный профиль 30х30

Схема

Наиболее распространенные виды перфорации



Допустимые диаметры воздуховодов для цилиндрических решеток

Диапазон диаметров
воздуховодов ∅ D3, мм
Ширина проема
А, мм
Высота проема
В, мм
Углубление
решетки С, мм
∅ 160-200 150-1000 100 33
∅ 200-250 150-1000 125 36
∅ 250-315 150-1000 150 40
∅ 315-400 150-1000 175 41
∅ 315-500 150-1000 200 45
∅ 400-630 150-1000 225 45
∅ 400-630 150-1000 250 51



 Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ПВР-Ц со стандартной перфорацией RV 5-7

Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
100
m, кг 0,0029 0,0046 0,0064 0,0081 0,0099 0,0116 0,0134 0,0151 0,0168 0,0186 0,0203 0,0221 0,0238 0,0256 0,0273 0,029 0,0308 0,0325 0,0343
Fс.с., м2 0,22 0,28 0,34 0,4 0,45 0,51 0,57 0,63 0,69 0,74 0,8 0,86 0,92 0,98 1,03 1,09 1,15 1,21 1,27
125
m, кг 0,0038 0,006 0,0083 0,0106 0,0128 0,0151 0,0174 0,0196 0,0219 0,0242 0,0264 0,0287 0,031 0,0332 0,0355 0,0378 0,0401 0,0423 0,0446
Fс.с., м2 0,25 0,31 0,38 0,44 0,5 0,56 0,63 0,69 0,75 0,82 0,88 0,94 1 1,07 1,13 1,19 1,26 1,32 1,38
150
m, кг 0,0046 0,0074 0,0102 0,013 0,0158 0,0186 0,0214 0,0242 0,027 0,0298 0,0326 0,0354 0,0382 0,0409 0,0437 0,0465 0,0493 0,0521 0,0549
Fс.с., м2 0,28 0,35 0,41 0,48 0,55 0,62 0,69 0,75 0,82 0,89 0,96 1,02 1,09 1,16 1,23 1,29 1,36 1,43 1,5
175
m, кг 0,0055 0,0088 0,0121 0,0155 0,0188 0,0221 0,0254 0,0287 0,0321 0,0354 0,0387 0,042 0,0453 0,0486 0,052 0,0553 0,0586 0,0619 0,0652
Fс.с., м2 0,31 0,38 0,45 0,53 0,6 0,67 0,74 0,82 0,89 0,96 1,03 1,11 1,18 1,25 1,32 1,39 1,47 1,54 1,61
200
m, кг 0,0064 0,0102 0,0141 0,0179 0,0218 0,0256 0,0294 0,0333 0,0371 0,041 0,0448 0,0487 0,0525 0,0563 0,0602 0,064 0,0679 0,0717 0,0756
Fс.с., м2 0,34 0,41 0,49 0,57 0,65 0,72 0,8 0,88 0,96 1,03 1,11 1,19 1,26 1,34 1,42 1,5 1,57 1,65 1,73
225
m, кг 0,0073 0,0116 0,016 0,0204 0,0247 0,0291 0,0335 0,0378 0,0422 0,0466 0,0509 0,0553 0,0597 0,064 0,0684 0,0728 0,0771 0,0815 0,0859
Fс.с., м2 0,37 0,45 0,53 0,61 0,69 0,78 0,86 0,94 1,02 1,1 1,19 1,27 1,35 1,43 1,51 1,6 1,68 1,76 1,84
250
m, кг 0,0081 0,013 0,0179 0,0228 0,0277 0,0326 0,0375 0,0424 0,0473 0,0522 0,0571 0,0619 0,0668 0,0717 0,0766 0,0815 0,0864 0,0913 0,0962
Fс.с., м2 0,4 0,48 0,57 0,66 0,74 0,83 0,92 1 1,09 1,18 1,26 1,35 1,44 1,52 1,61 1,7 1,78 1,87 1,96
275
m, кг 0,009 0,0144 0,0198 0,0252 0,0307 0,0361 0,0415 0,0469 0,0523 0,0578 0,0632 0,0686 0,074 0,0794 0,0848 0,0903 0,0957 0,1011 0,1065
Fс.с., м2 0,42 0,52 0,61 0,7 0,79 0,88 0,97 1,07 1,16 1,25 1,34 1,43 1,52 1,62 1,71 1,8 1,89 1,98 2,07
300
m, кг 0,0099 0,0158 0,0218 0,0277 0,0336 0,0396 0,0455 0,0515 0,0574 0,0634 0,0693 0,0752 0,0812 0,0871 0,0931 0,099 0,105 0,1109 0,1168
Fс.с., м2 0,45 0,55 0,65 0,74 0,84 0,94 1,03 1,13 1,22 1,32 1,42 1,51 1,61 1,71 1,8 1,9 2 2,09 2,19
