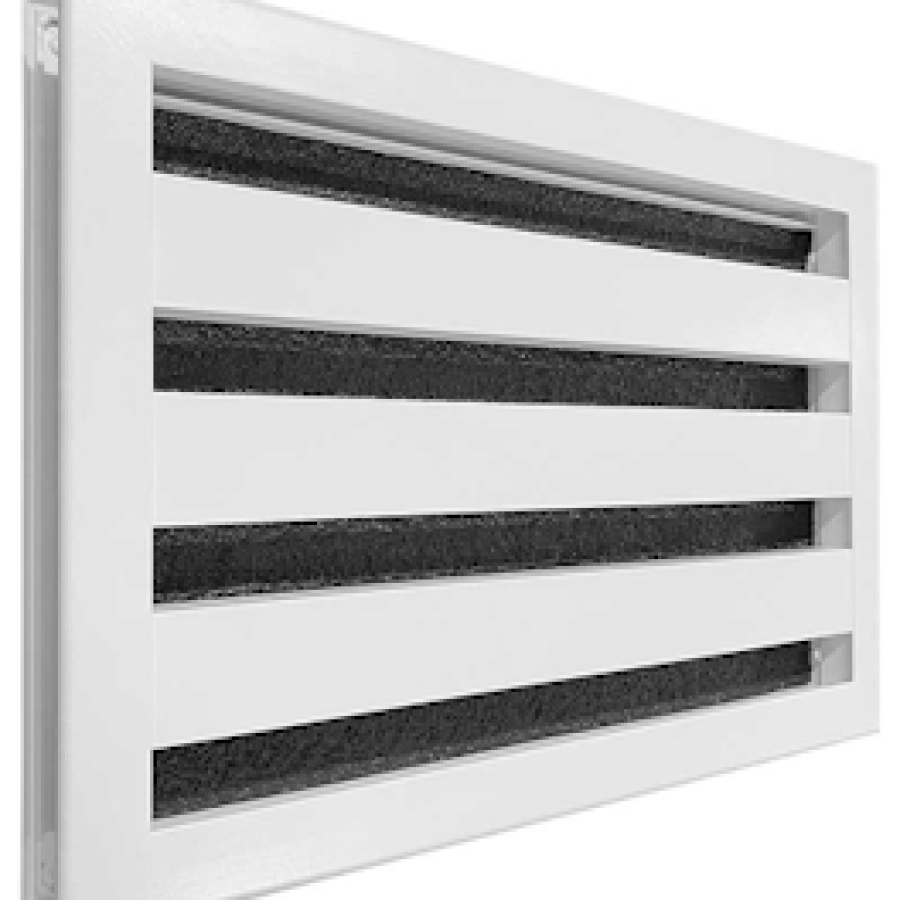

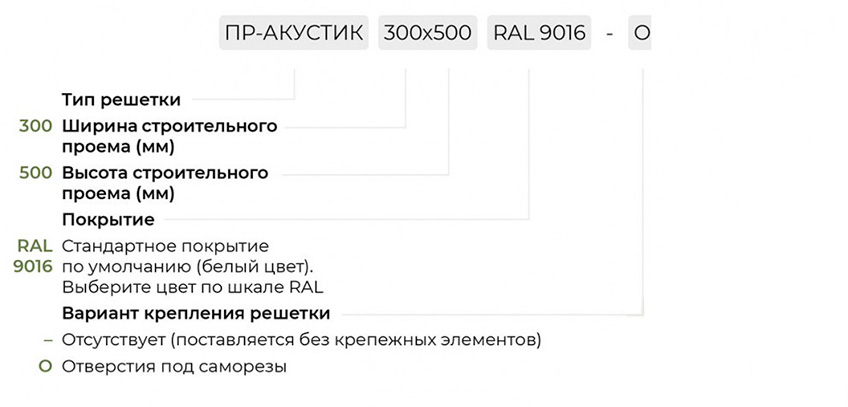

Решетка ПР-АКУСТИК

Категории

Заявка на расчет
бюджета на вентиляцию

Материал: алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Место применения В дверь
Вид решетки Переточные
Способ монтажа
Встраиваемая
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал Алюминий
Конструкция
Неразборная



Габаритно - посадочные размеры  решетки переточной ПР-АКУСТИК

AxB - Размеры строительного проема

Схема

Количество щелей Проем Посадочный размер Габаритный размер
Наружная
рамка		 Ответная
рамка		 А, мм В, мм А-4 В-4 А+39 В+39
1 2 100-1000 134 A-4 130 A+39 173
2 3 100-1000 210 A-4 206 A+39 249
3 4 100-1000 286 A-4 282 A+39 325
4 5 100-1000 362 A-4 358 A+39 401
5 6 100-1000 438 A-4 434 A+39 477



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ПР-АКУСТИК

Условный типоразмер по высоте, В(мм)
 Условный типоразмер по ширине, А(мм)
100 150 200 250 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
100
 m, кг 0,0049 0,0074 0,0098 0,0123 0,0147 0,0196 0,0245 0,0294 0,0343 0,0392 0,0441 0,049 0,0539 0,0588 0,0637 0,0686 0,0735 0,0784 0,0833 0,0882 0,0931 0,098
Fс.с., м2 0,19 0,26 0,33 0,39 0,46 0,6 0,73 0,87 1 1,14 1,28 1,41 1,55 1,68 1,82 1,95 2,09 2,22 2,36 2,5 2,63 2,77
150
 m, кг 0,0074 0,011 0,0147 0,0184 0,0221 0,0294 0,0368 0,0441 0,0515 0,0588 0,0662 0,0735 0,0809 0,0882 0,0956 0,1029 0,1103 0,1176 0,125 0,1323 0,1397 0,147
Fс.с., м2 0,26 0,35 0,43 0,52 0,61 0,79 0,96 1,14 1,31 1,49 1,66 1,84 2,01 2,19 2,36 2,54 2,71 2,89 3,07 3,24 3,42 3,59
200
 m, кг 0,0098 0,0147 0,0196 0,0245 0,0294 0,0392 0,049 0,0588 0,0686 0,0784 0,0882 0,098 0,1078 0,1176 0,1274 0,1372 0,147 0,1568 0,1666 0,1764 0,1862 0,196
Fс.с., м2 0,33 0,43 0,54 0,65 0,76 0,97 1,19 1,4 1,62 1,83 2,05 2,26 2,48 2,69 2,91 3,12 3,34 3,56 3,77 3,99 4,2 4,42
250
 m, кг 0,0123 0,0184 0,0245 0,0306 0,0368 0,049 0,0613 0,0735 0,0858 0,098 0,1103 0,1225 0,1348 0,147 0,1593 0,1715 0,1838 0,196 0,2083 0,2205 0,2328 0,245
Fс.с., м2 0,39 0,52 0,65 0,78 0,9 1,16 1,41 1,67 1,93 2,18 2,44 2,69 2,95 3,2 3,46 3,71 3,97 4,22 4,48 4,73 4,99 5,24
300
 m, кг 0,0147 0,0221 0,0294 0,0368 0,0441 0,0588 0,0735 0,0882 0,1029 0,1176 0,1323 0,147 0,1617 0,1764 0,1911 0,2058 0,2205 0,2352 0,2499 0,2646 0,2793 0,294
Fс.с., м2 0,46 0,61 0,76 0,9 1,05 1,35 1,64 1,94 2,23 2,53 2,82 3,12 3,41 3,71 4 4,3 4,59 4,89 5,18 5,48 5,77 6,06
350
 m, кг 0,0172 0,0257 0,0343 0,0429 0,0515 0,0686 0,0858 0,1029 0,1201 0,1372 0,1544 0,1715 0,1887 0,2058 0,223 0,2401 0,2573 0,2744 0,2916 0,3087 0,3259 0,343
Fс.с., м2 0,53 0,7 0,87 1,03 1,2 1,53 1,87 2,2 2,54 2,87 3,21 3,54 3,88 4,21 4,55 4,88 5,22 5,55 5,89 6,22 6,55 6,89
400
 m, кг 0,0196 0,0294 0,0392 0,049 0,0588 0,0784 0,098 0,1176 0,1372 0,1568 0,1764 0,196 0,2156 0,2352 0,2548 0,2744 0,294 0,3136 0,3332 0,3528 0,3724 0,392
Fс.с., м2 0,6 0,79 0,97 1,16 1,35 1,72 2,1 2,47 2,85 3,22 3,59 3,97 4,34 4,72 5,09 5,47 5,84 6,22 6,59 6,96 7,34 7,71
450
 m, кг 0,0221 0,0331 0,0441 0,0551 0,0662 0,0882 0,1103 0,1323 0,1544 0,1764 0,1985 0,2205 0,2426 0,2646 0,2867 0,3087 0,3308 0,3528 0,3749 0,3969 0,419 0,441
Fс.с., м2 0,67 0,87 1,08 1,29 1,49 1,91 2,32 2,74 3,15 3,57 3,98 4,39 4,81 5,22 5,64 6,05 6,47 6,88 7,3 7,71 8,12 8,54
500
 m, кг 0,0245 0,0368 0,049 0,0613 0,0735 0,098 0,1225 0,147 0,1715 0,196 0,2205 0,245 0,2695 0,294 0,3185 0,343 0,3675 0,392 0,4165 0,441 0,4655 0,49
Fс.с., м2 0,73 0,96 1,19 1,41 1,64 2,1 2,55 3 3,46 3,91 4,37 4,82 5,28 5,73 6,18 6,64 7,09 7,55 8 8,45 8,91 9,36
600
 m, кг 0,0294 0,0441 0,0588 0,0735 0,0882 0,1176 0,147 0,1764 0,2058 0,2352 0,2646 0,294 0,3234 0,3528 0,3822 0,4116 0,441 0,4704 0,4998 0,5292 0,5586 0,588
Fс.с., м2 0,87 1,14 1,4 1,67 1,94 2,47 3 3,54 4,07 4,61 5,14 5,67 6,21 6,74 7,27 7,81 8,34 8,88 9,41 9,94 10,48 11,01
